Schneeberger
Mineral casting machine frame

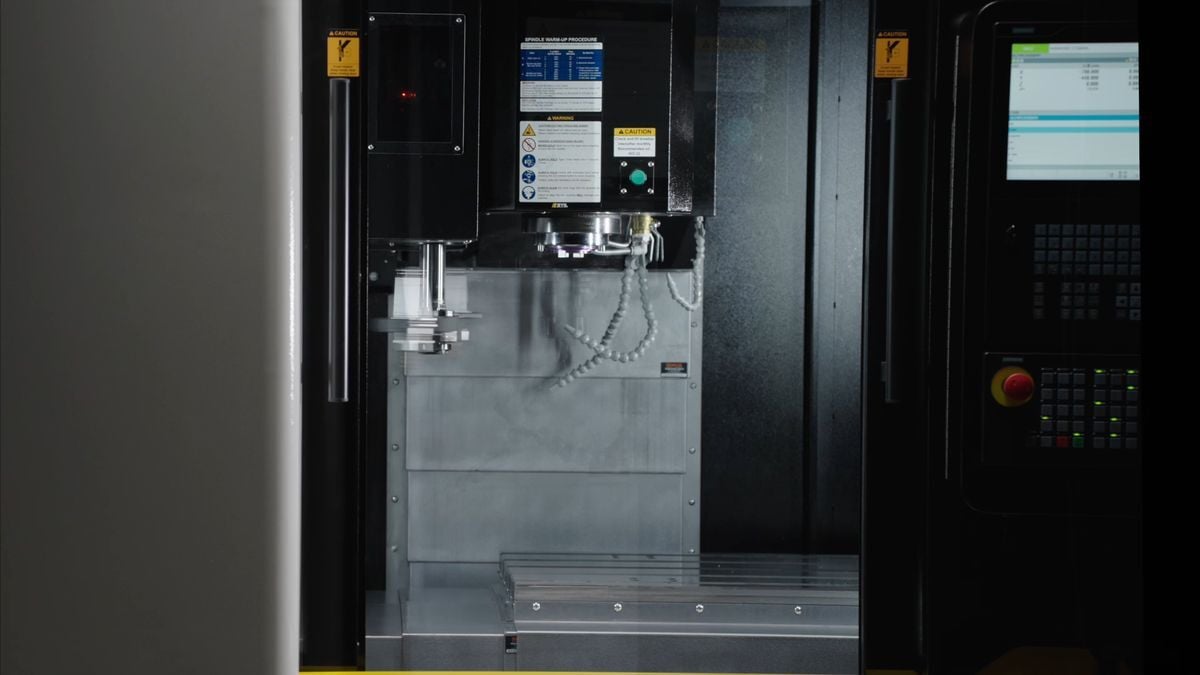

Travel
Longitudinal Travel X
760 mm
Cross Travel Y
500 mm
Headstock Travel Z
500 mm
Avstand fra spindelnese til bordflate
100-600 mm
Avstand mellom spindel og søyle
530 mm

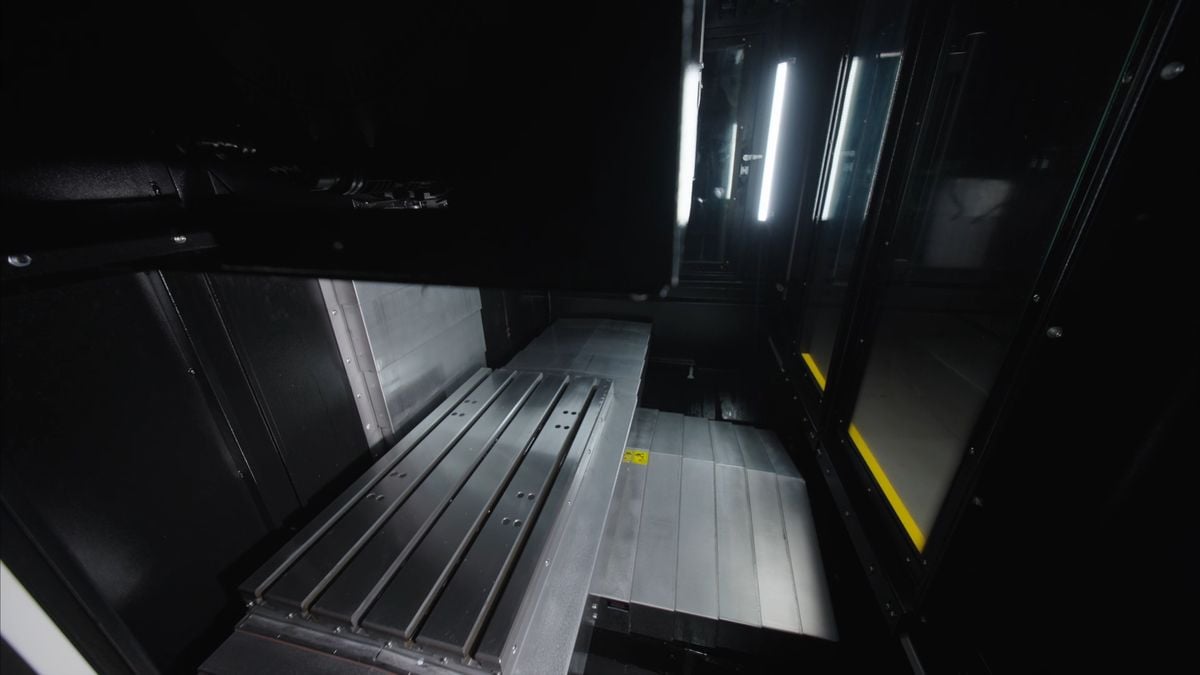

Table
Working surface
860×500 mm
T-spor (antall × bredde × avstand)
18×5×100 mm
Maks. bordbelastning
500 kg

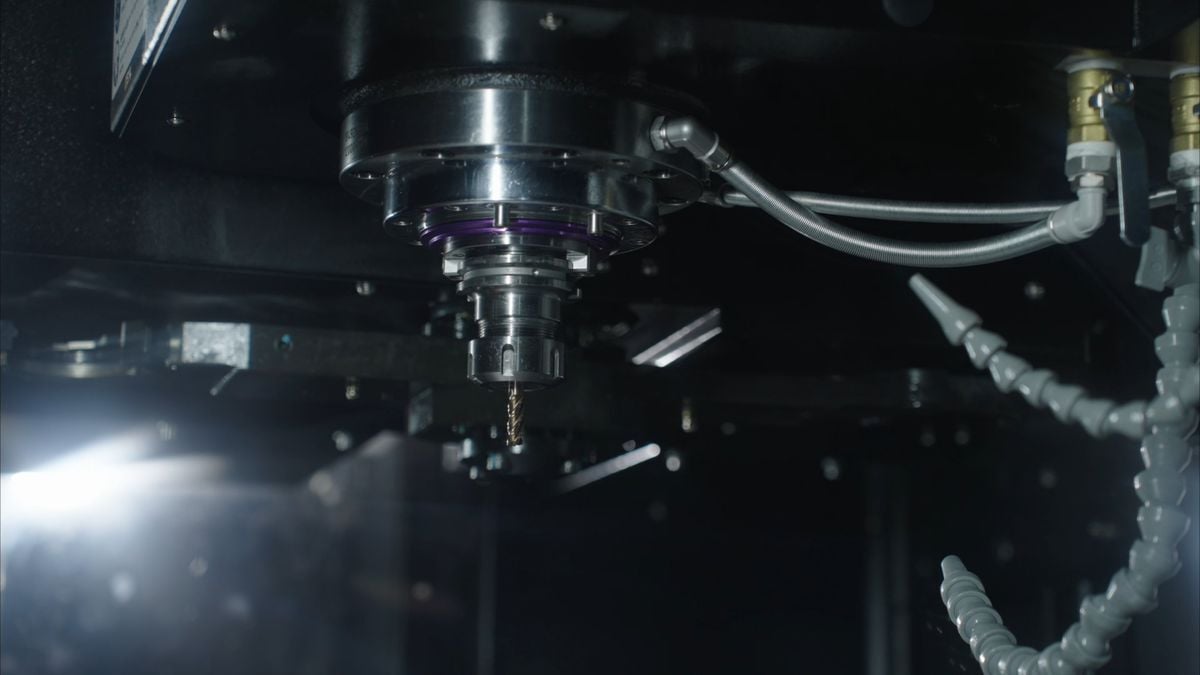

Spindle
Spindle Nose
BT40
Spindle Speeds
12,000 rpm
Mechanism of Transmission
Rem-/direktedrift

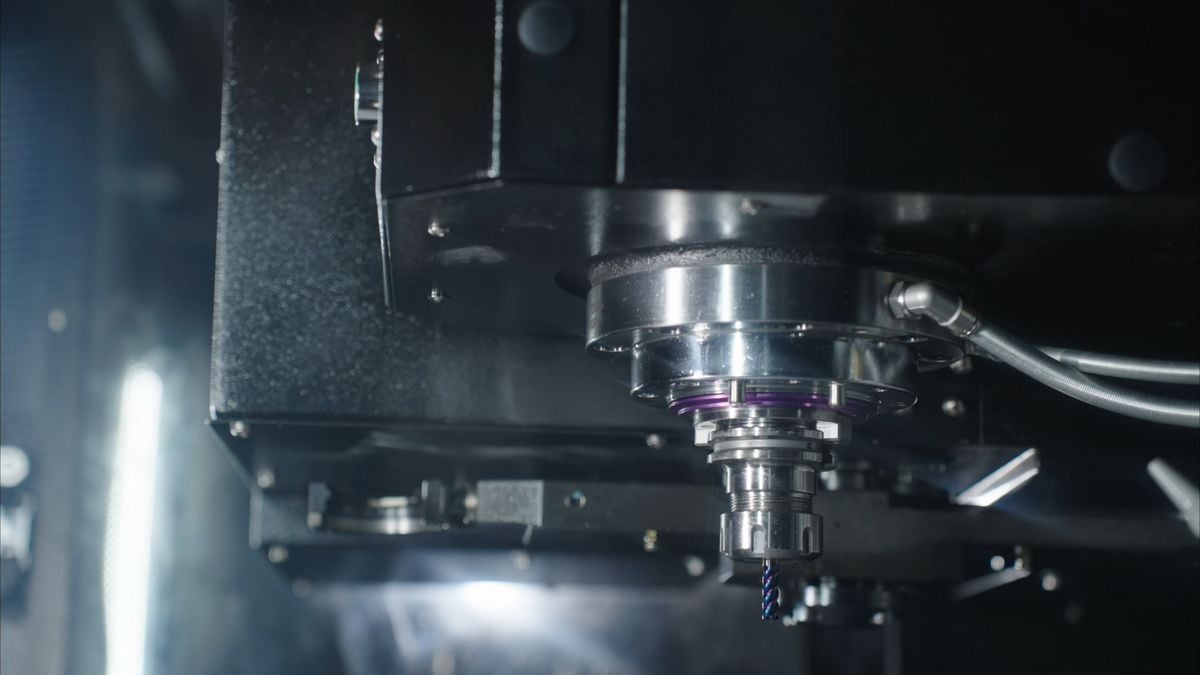

Feed
Cutting Feed
10,000 mm/min
Rapid Traverse
30,000 mm/min

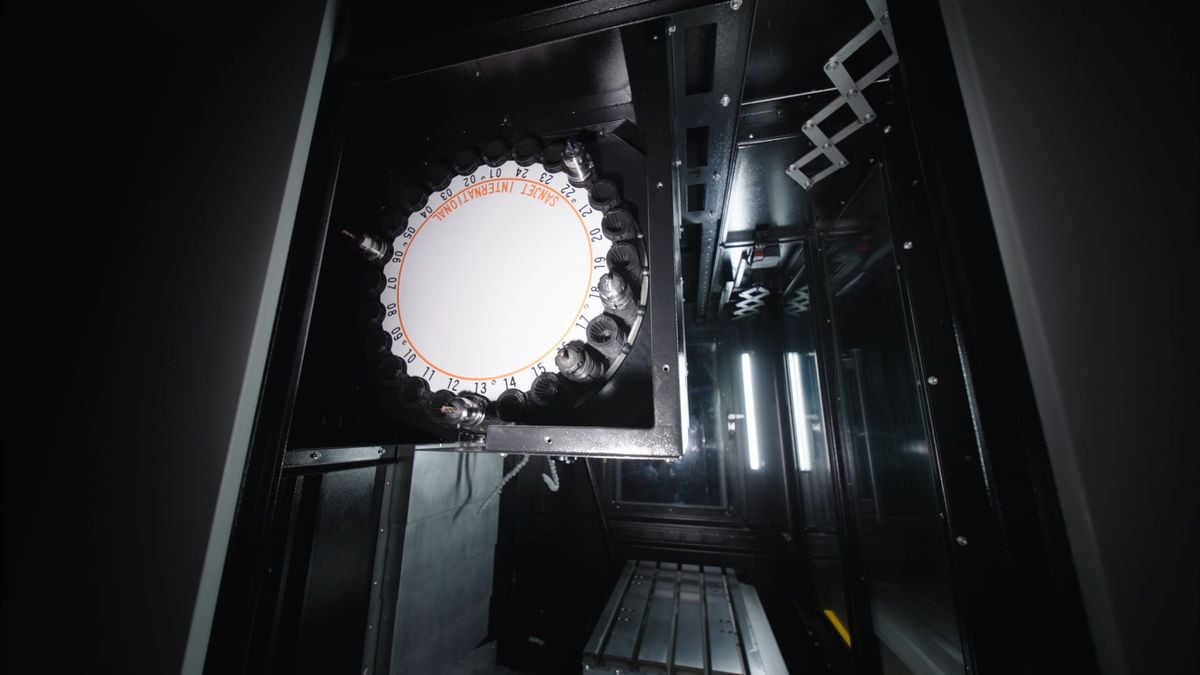

Automatisk verktøyveksler
Tool Holder
Arm type
Kapasitet verktøymagasin
24 pcs
Maks. verktøydiameter
125 mm
Maks. verktøylengde
240 mm
Max. Tool Weight
7 kg
Tool to Tool
2.0 s

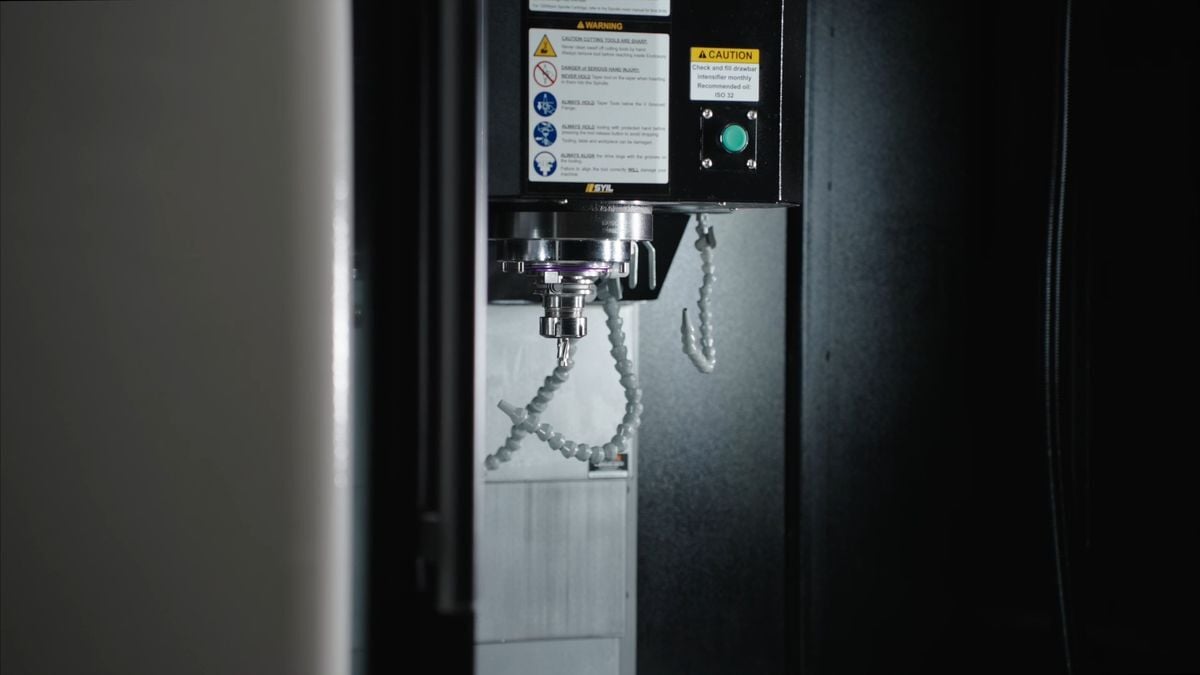

Motors
Spindelmotoreffekt
11/17 kW
Drivmotorer X-, Y-, Z-akse
3.9/3.9/5.9 kW
General
Floor space (L×W×H)
1850×2245×2800 mm
Weight
6000 kg

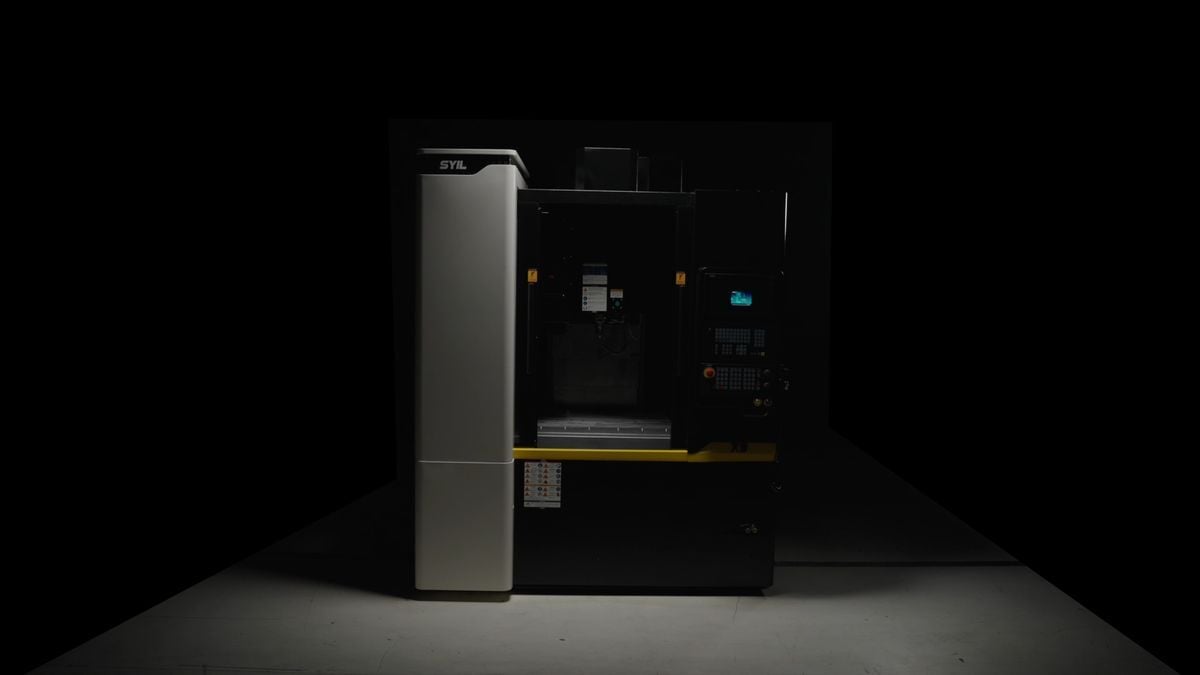

X9 vertikal fresemaskin
Utmerkede maskineringsegenskaper. Håndtere et komplett spekter av operasjoner.

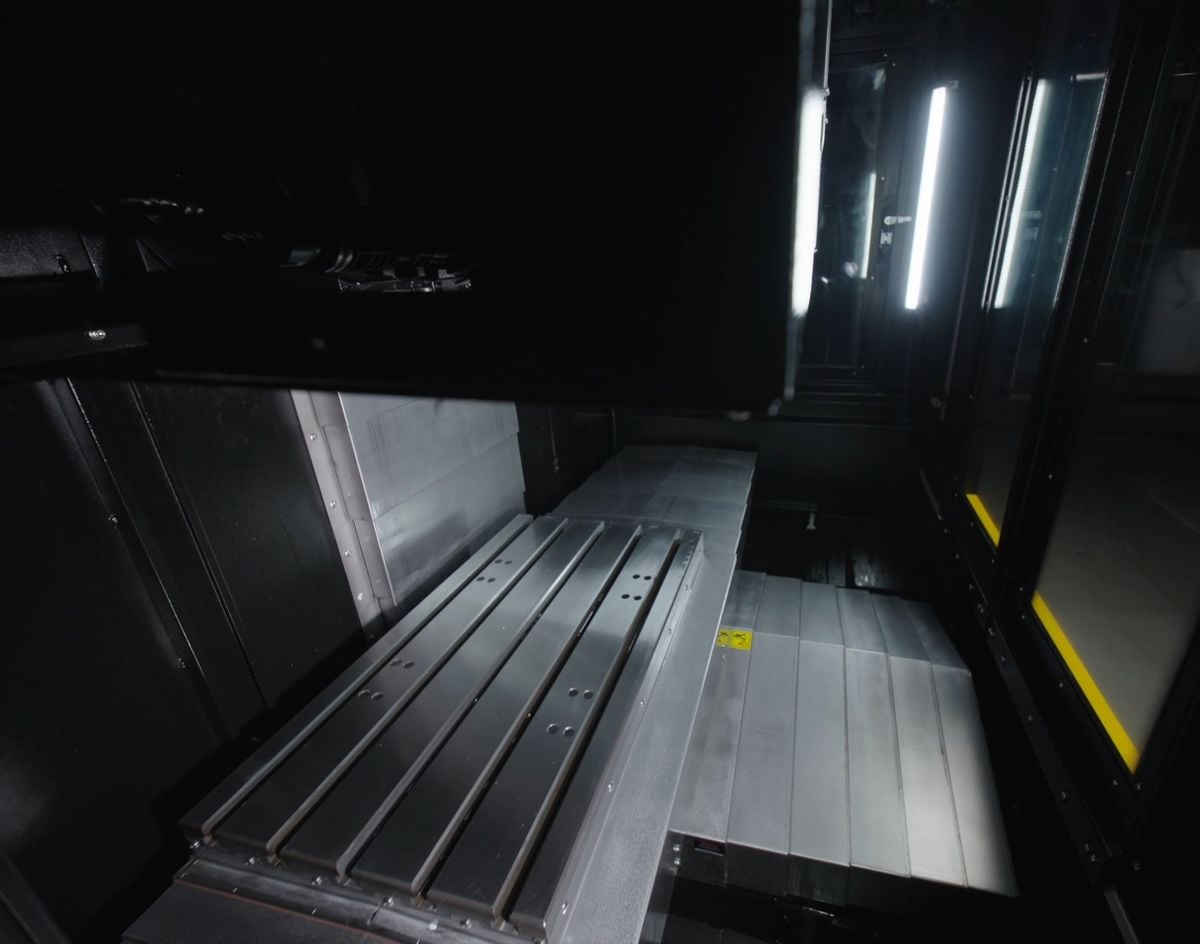

THK
High-precision ball screws and linear guides

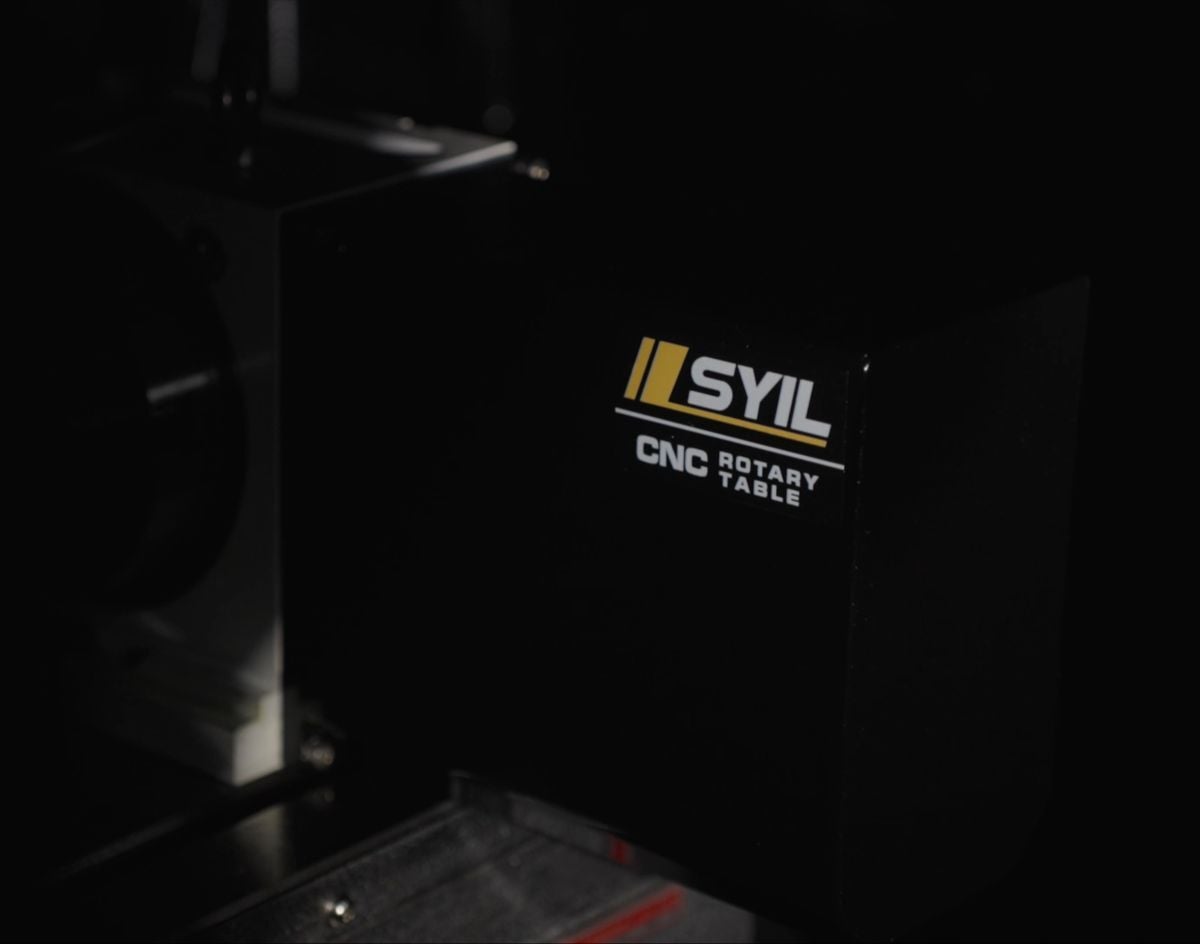

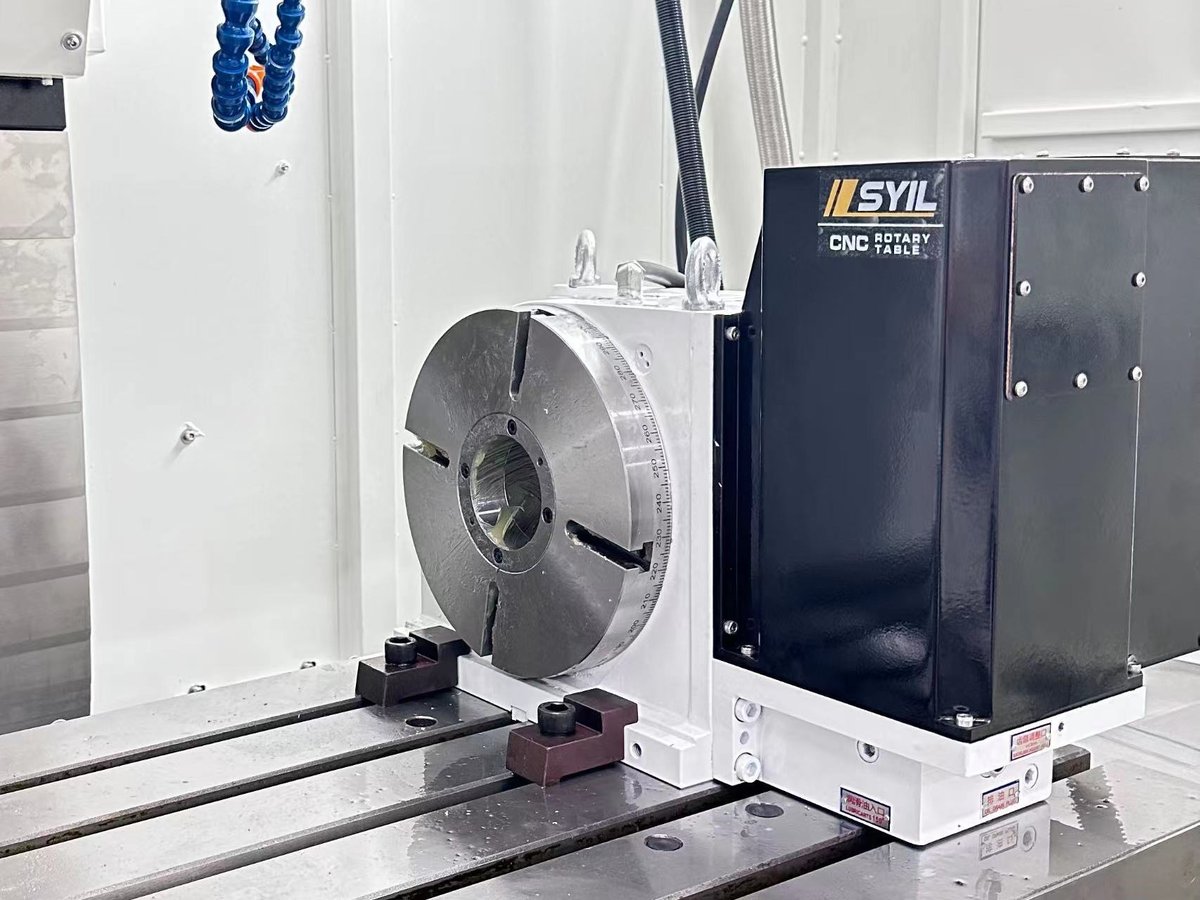

4th axis
Add a 4th axis to your 3-axis machining center

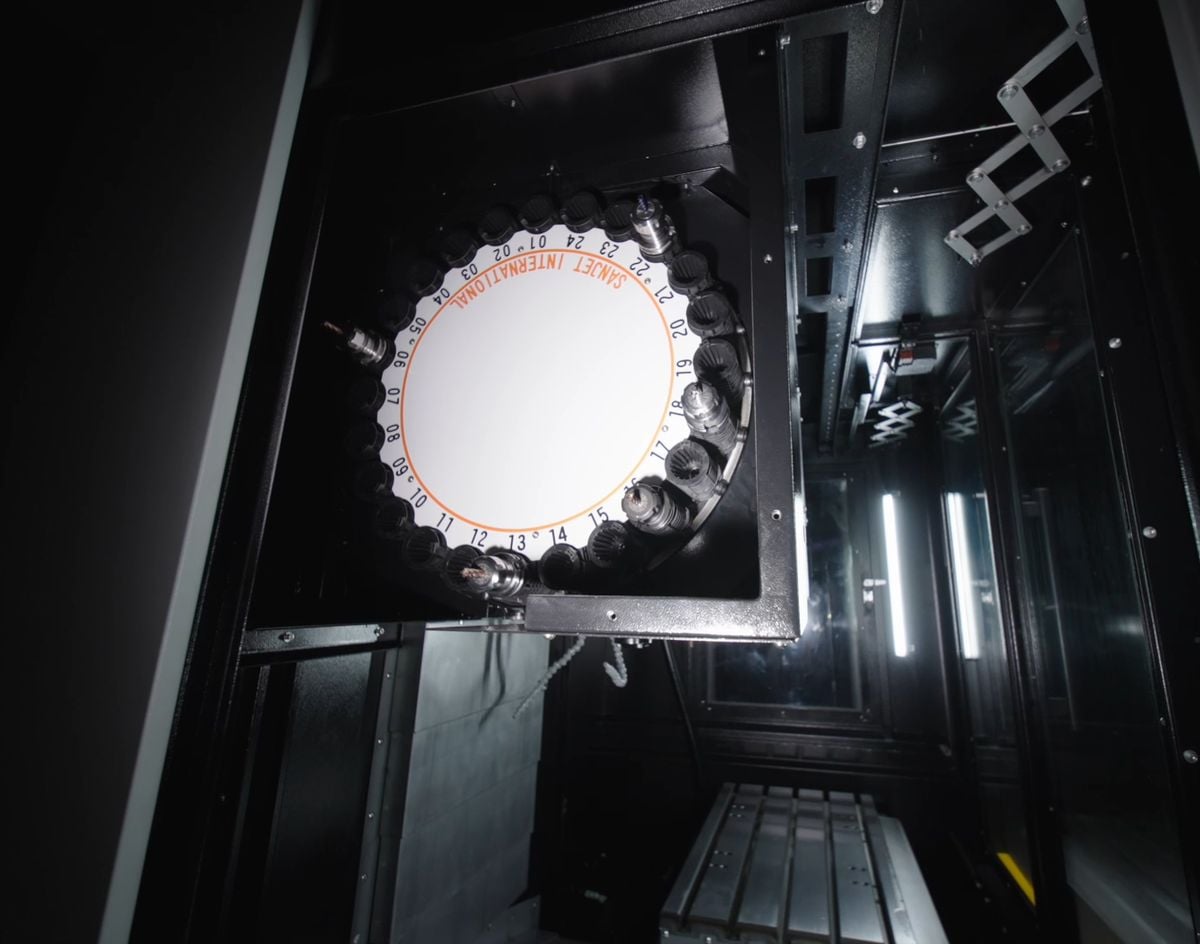

High-speed Servo Tool Changer
24 positions BT40
SYIL X9 Options
4th axis 255 mm.
for 255 mm NC-rundbord.
Wireless type.
Kabeltype TTC200.
S800.

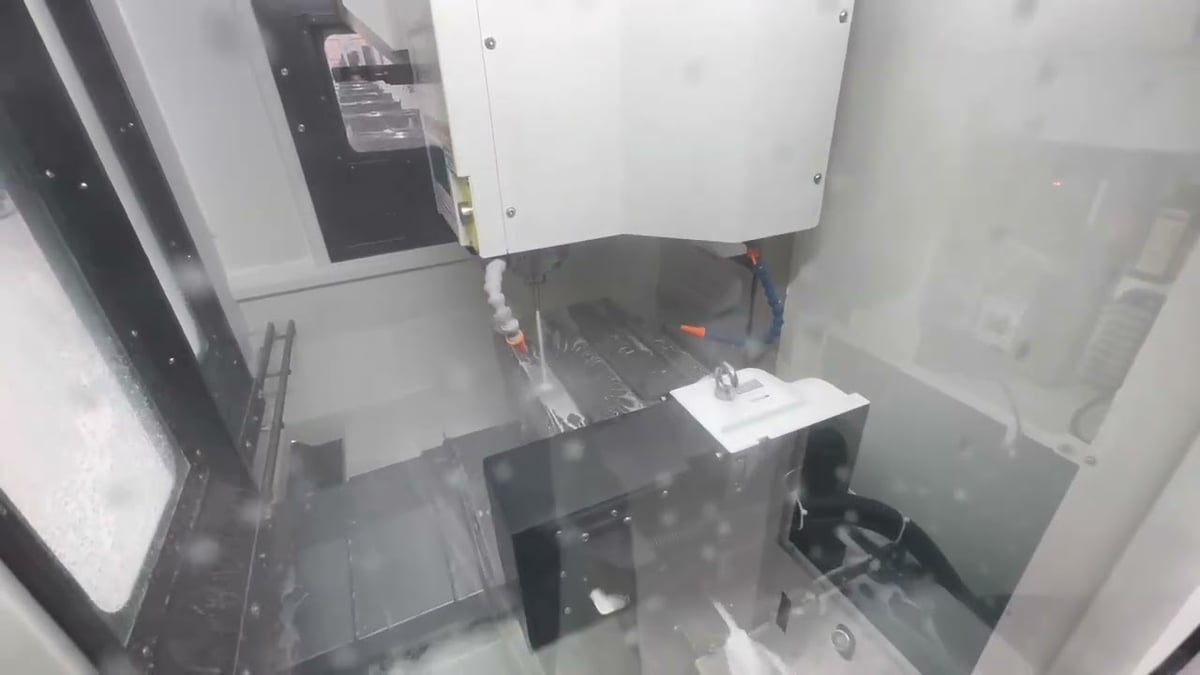

CTS 20 bar.
Technical Specifications
X5
X7
X9
Table
Table size (mm)
560×260
700×300
860×500
Table load (kg)
150
150
500
T-spor (antall × bredde × avstand, mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
Travel distances
X-axis (mm)
300
400
760
Y-axis (mm)
260
300
500
Z-axis (mm)
300
380
500
Avstand fra spindelnese til bordflate
150-450
150-530
100-600
Avstand mellom spindel og søyle
330
358
530
Spindle
Spindle taper
BT30
BT30
BT40
Power-drive
Direct
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
Feed
Hurtiggang (mm/min)
30,000
30,000
30,000
Arbeidsmating (mm/min)
10,000
10,000
10,000
Automatisk verktøyveksler
Type
Wheel
Arm
Arm
Tool holder
BT30
BT30
BT40
Kapasitet verktøymagasin
16
16
24
Maks. verktøydiameter (mm)
63
63
125
Maks. verktøylengde (mm)
200
200
240
Maks. verktøyvekt (kg)
3
3
7
Tool to tool (s)
1
1.5
2
Other data
Machine weight (kg)
2180
2200
5000
Machine dimensions L x W x H (mm)
Plassbehov inkludert kjølevæsketank og styring
Plassbehov inkludert kjølevæsketank og styring
2020×1000×2360
1800×1600×2250
1850×2245×2800
Min./maks. lufttrykk (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kapasitet kjølevæsketank (liter)
80
80
130
