SYIL L Siemens SINUMERIK
SYIL L3 er utstyrt med Siemens SINUMERIK 828D kontrollsystem som standard. Med sin unike CNC-ytelse setter SINUMERIK 828D-kontrollen produktivitetsstandarder når det kommer til fresing på SYIL-maskiner. Med de nye SINAMICS-drevene og SIMOTICS-bevegelseskontrollmotorene er SINUMERIK 828D nå enda mer produktiv. Den robuste maskinvarearkitekturen og intelligente kontrollalgoritmene, sammen med høykvalitets driv- og motorteknologi, sikrer maksimal dynamikk og presisjon under bearbeiding.
.png?width=5760&name=Mask%20group%20(22).png)

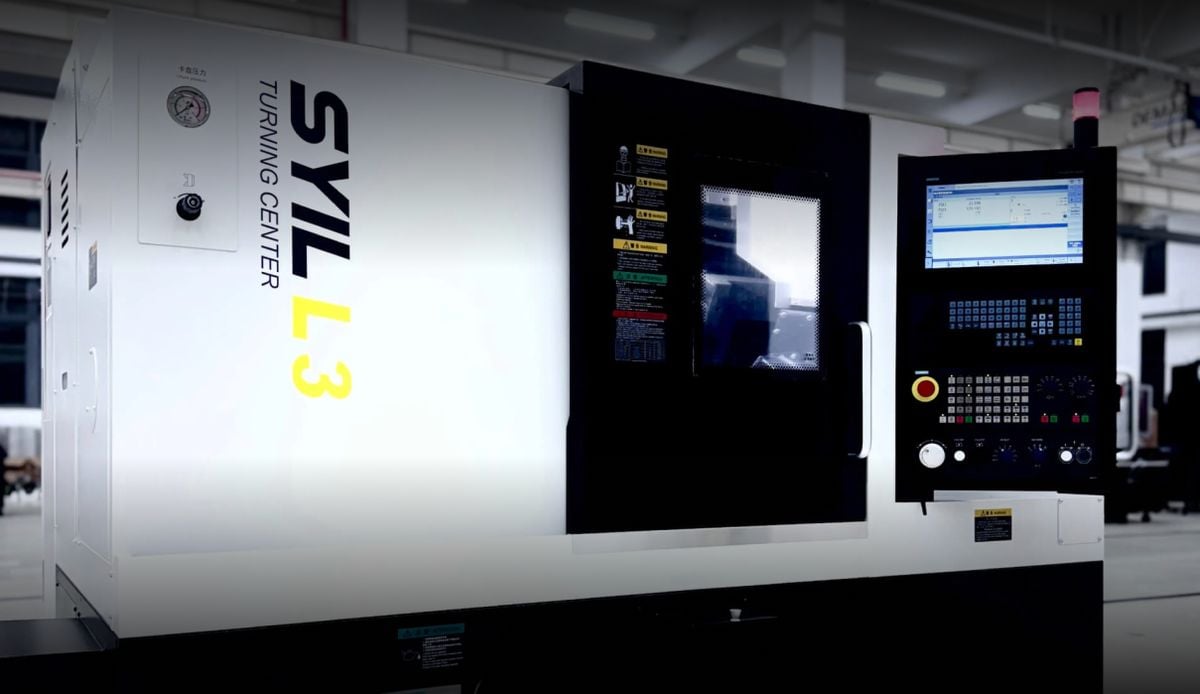

SYIL L3

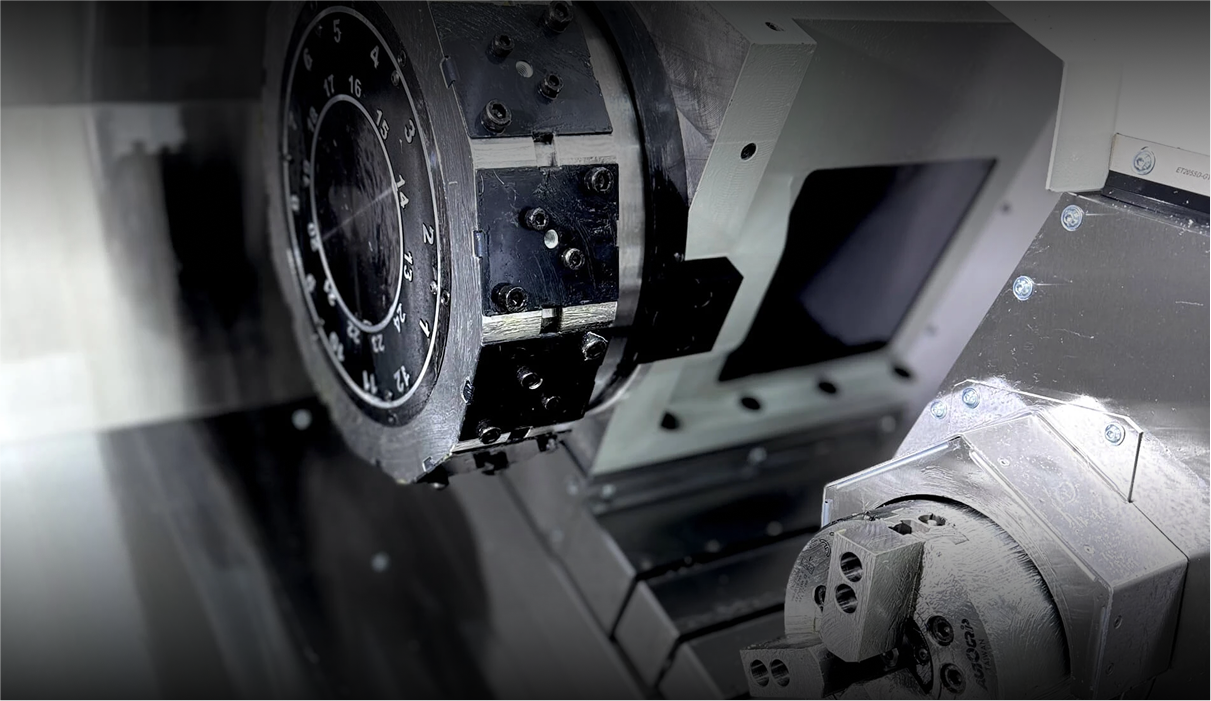

SYIL L3-maskinverktøyet for dreiing og fresing av kompositt har et krafttårn som i stor grad reduserer verktøyskiftetiden og forbedrer sponstivheten. Den har et kompakt fotavtrykk samtidig som det gir en komfortabel betjeningsplass og utvidelsesmuligheter.

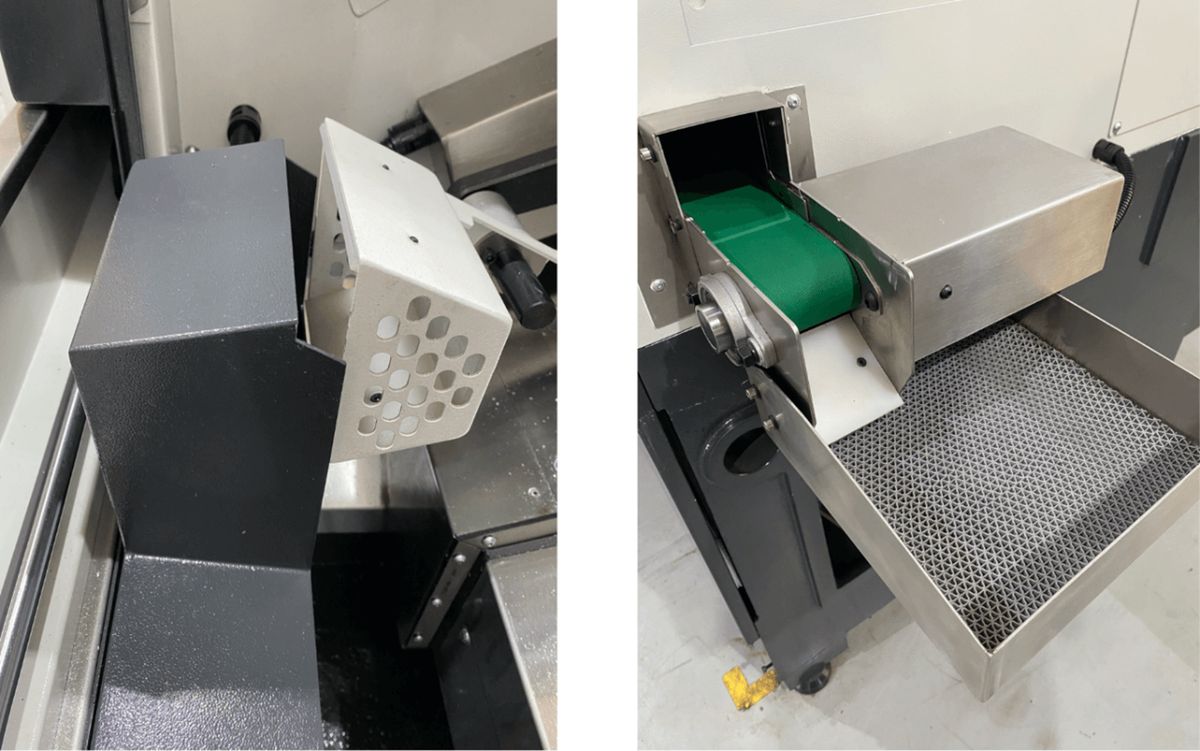

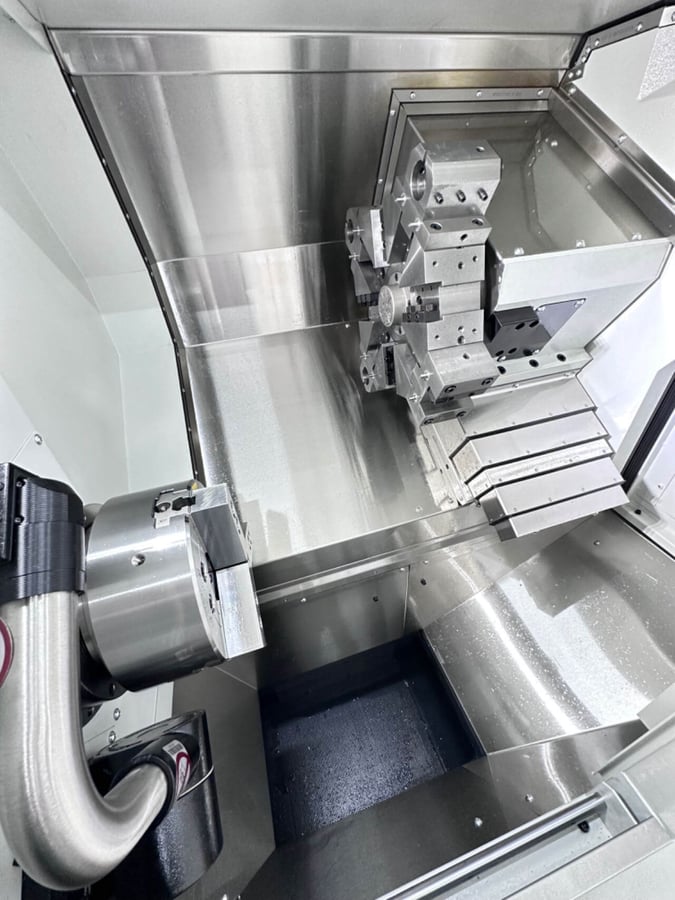

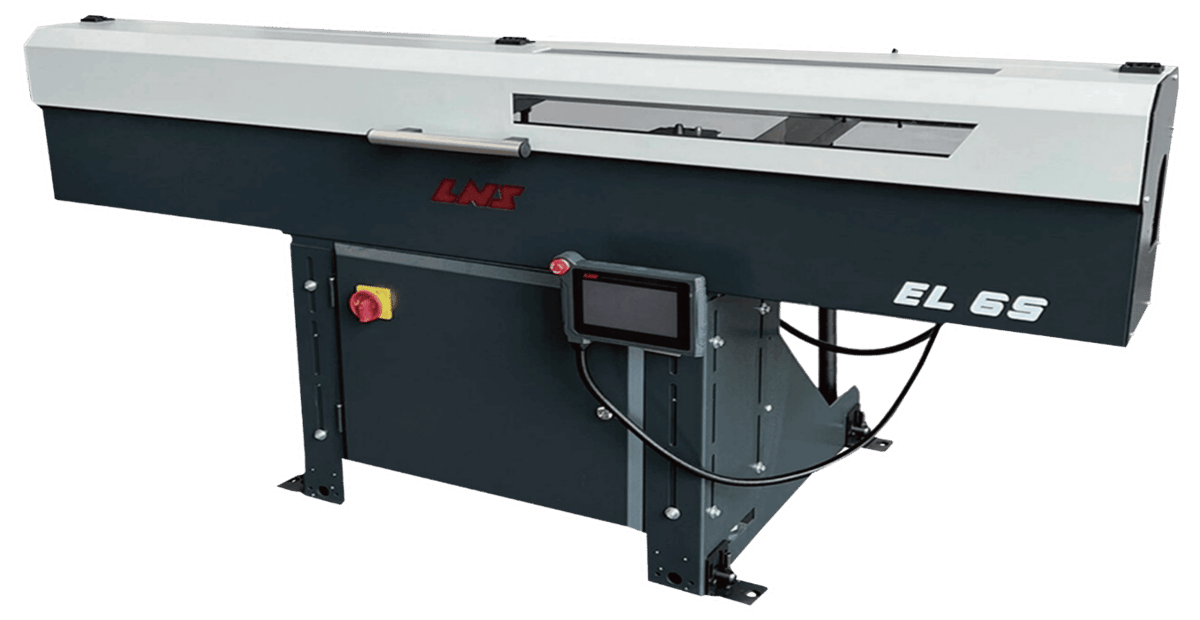

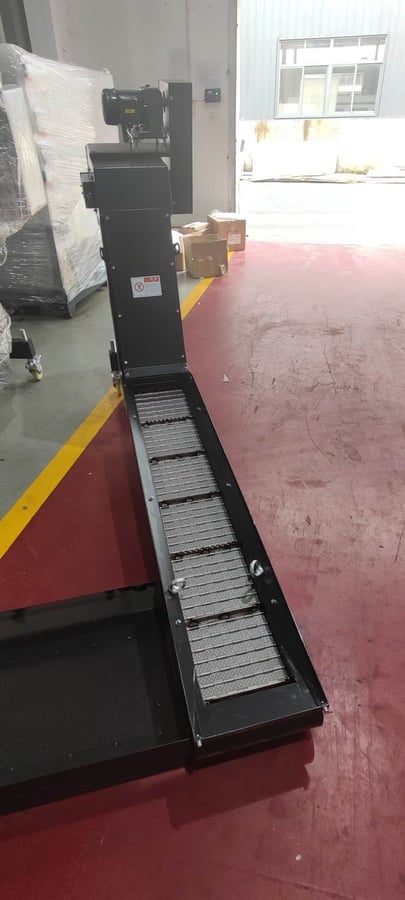

Ulike grensesnitt for utvidelsesfunksjoner er reservert for å oppnå automatisert prosessering, for eksempel automatiske laste- og losseroboter, automatiske dører, automatisk mating, verktøysettere og online inspeksjon av arbeidsstykker.
.png?width=5760&name=Mask%20group%20(47).png)
.png?width=5760&name=Mask%20group%20(48).png)

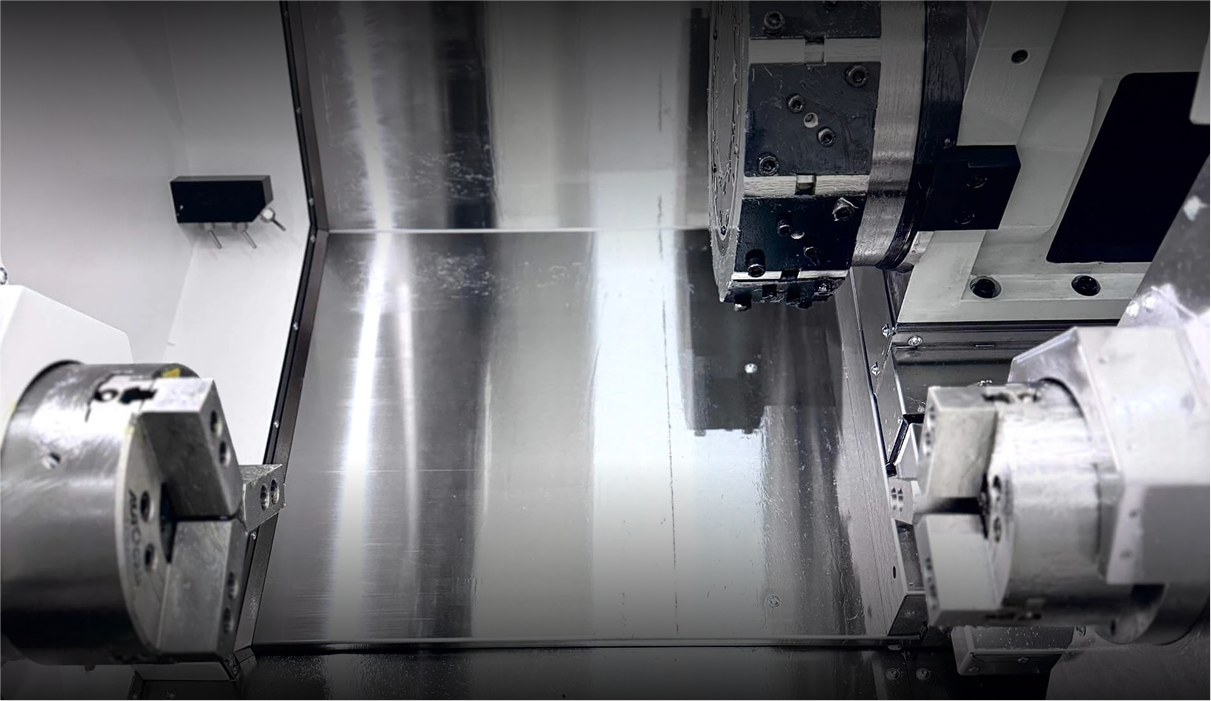

Høyproduktiv dreiebenk
SYIL L3 dreiesenter med levende verktøy for høy ytelse CNC-bearbeiding av små og mellomstore arbeidsstykker.
.png?width=5760&name=Mask%20group%20(49).png)
Technical Specifications
L2
L3
L4
Processing Capacity
Chuck size
8 inch
8 inches
10 inches
Max. swing diameter over bed
ø510 mm
ø550 mm
ø630 mm
Max. swing diameter over carriage
ø260mm
ø290mm (with Y axis: 200mm)
ø330 mm
Max. workpiece Length
300mm
500mm (with Y axis: 530mm, with Counter Spindle: 450mm)
800 mm (1100 mm/ 1500mm)
Max. work piece diameter
ø380mm
ø380mm
ø520mm

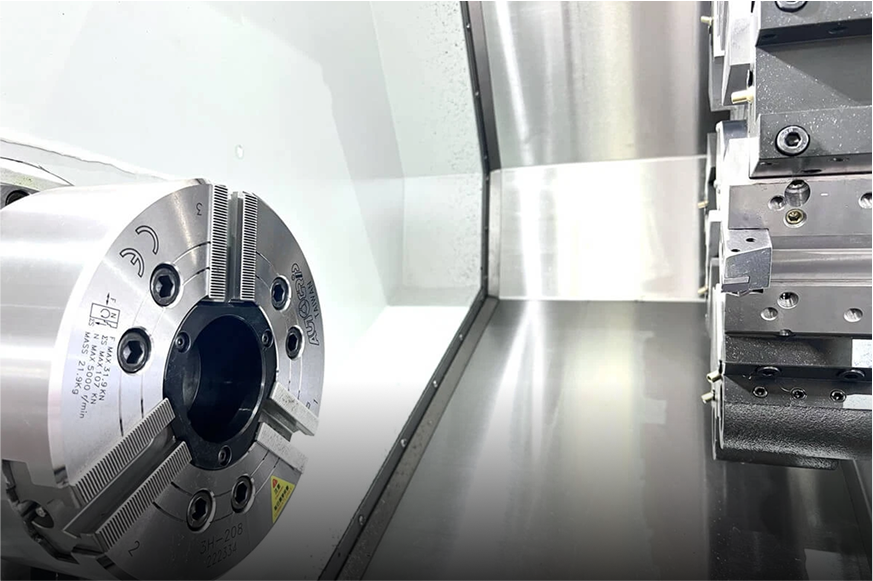

Spindle
Max speed
4000rpm
4000rpm
3500 rpm
Spindle nose
A2-6
A2-6
A2-8
Spindle bore diameter
ø66mm
ø63mm
ø91mm
Through spindle bore diameter
ø52mm
ø52mm
ø75mm
Spindle power
11/15kW
11/15kW
15 KW
Min. C-axis indexing
--
0.001°
--

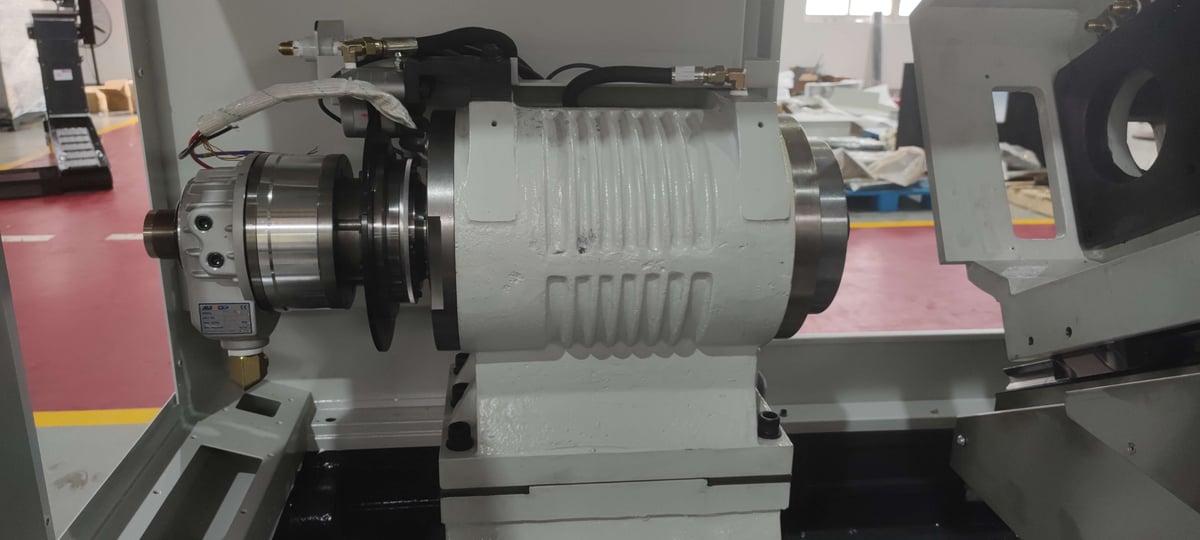

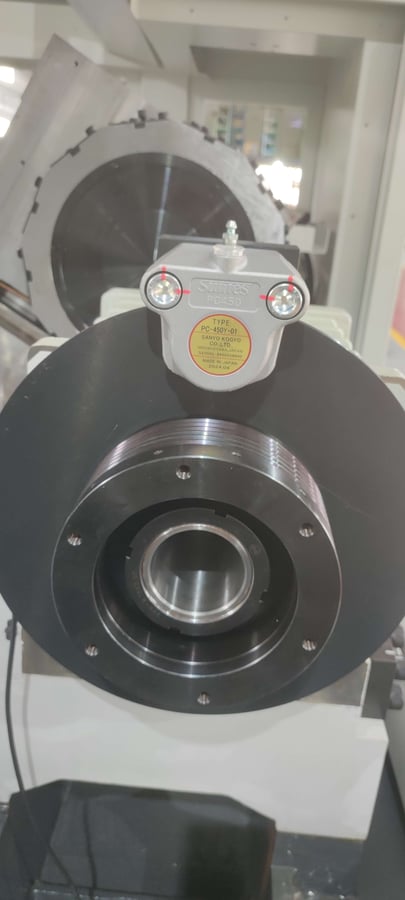

Counter Spindle
Chuck size
--
6 inches
--
Rate speed / Max speed
--
1750/6000rpm
--
Spindle nose
--
A2-5
--
Spindle bore diameter
--
ø56mm
--
Through spindle bore diameter
--
ø45mm
--
Spindle power
--
11kW
--
Travels
--
530m
--
Rapid traverse
--
30m/min
--
Tool Holder
Type
Servo turret
Power Turret
Servo Turret
Tools
8/12
12
12
Tool shank size
25x25/20x20mm
25x25mm
25x25mm
Tool shank diameter
ø40/ø32mm
ø40mm
ø40mm
Min. Tool to Tool
--
0.2 seconds
0.2s
Max. Tool to Tool
--
0.5s
0.5s
Max. Live Tooling Speed
--
5000rpm
5000rpm
Live Tooling Model
--
BMT55
BMT55

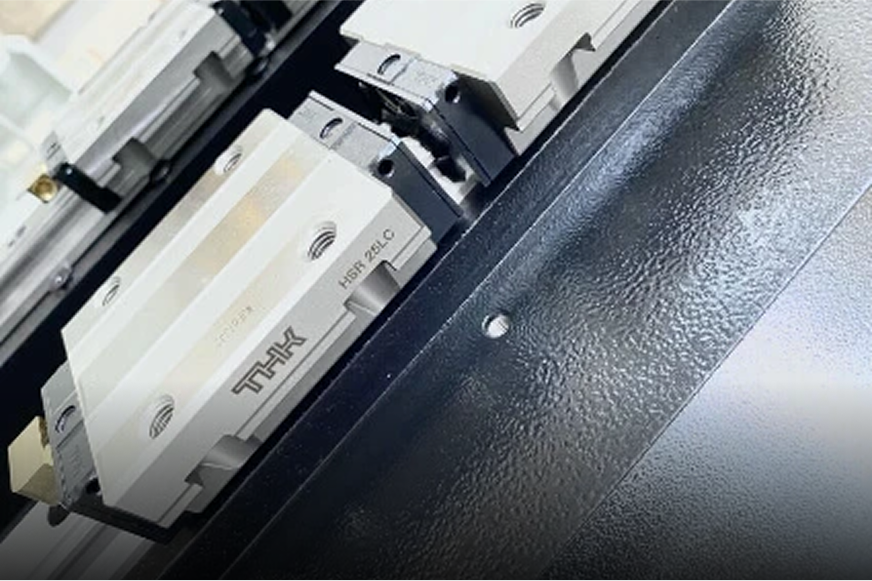

Travels
X Rapid traverse
30m/min
30m/min
30m/min
Z Rapid traverse
30m/min
30m/min
30m/min
Y Rapid traverse
--
15m/min
--
X Travels
200mm
190+10mm
260+10 mm
Z Travels
360mm
550mm (with Y axis: 490+-50mm)
850mm (1150 mm/ 1550 mm)

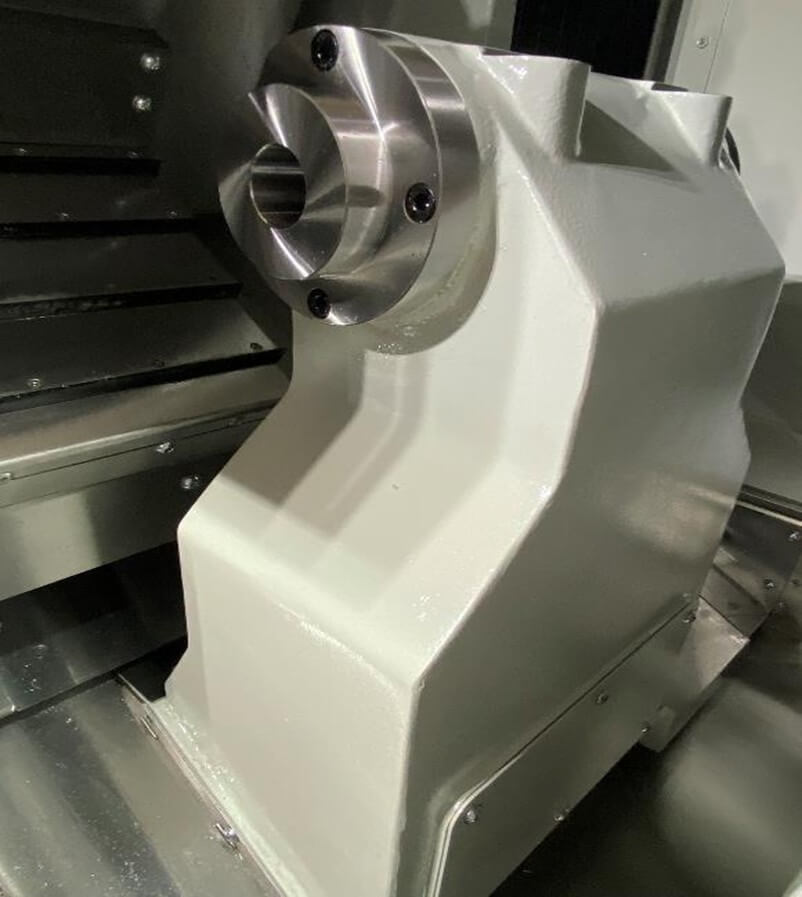

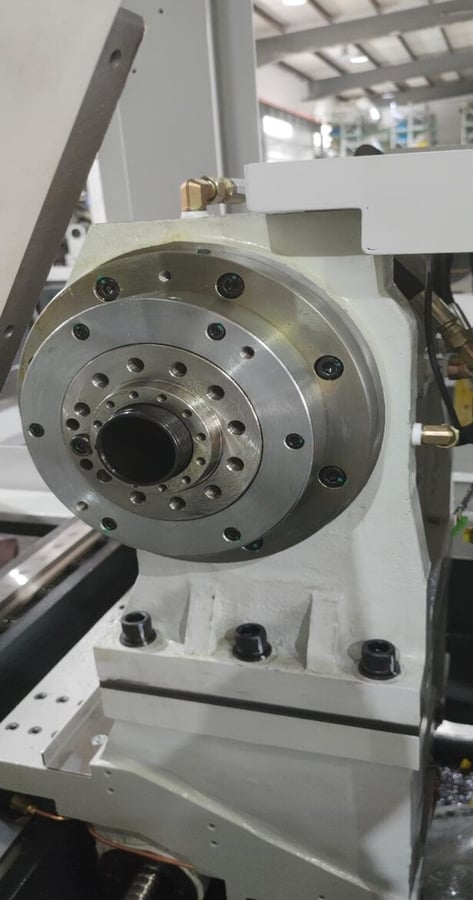

Tail Stock
Travels from Tail Stock to Chunk
--
465mm (with Y axis: 500mm)
--
Tail Stock Rapid Traverse
--
30m/min
10m/min
Sleeve taper
--
MT4
MT5
Accuracy
Finish turning cylindrical accuracy
IT6
IT6
IT6
Finish turning parts surface
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Finished turning parts roundness
≤0.003mm
≤0.003mm
≤0.003mm
Position accuracy(Ｘ)
0.005mm
0.005mm
0.005mm
Position accuracy(Ｚ)
0.008mm
0.008mm
0.008mm
Repeat accuracy (Ｘ)
0.002mm
0.002mm
0.002mm
Repeat accuracy(Ｚ)
0.004mm
0.004mm
0.004mm
Dimensions and Weight
Dimensions(LxWxH)
1775x1600x1690mm
2500x1720x1740mm (with Y axis: 2680x1750x1850mm, with Counter Spindle: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
