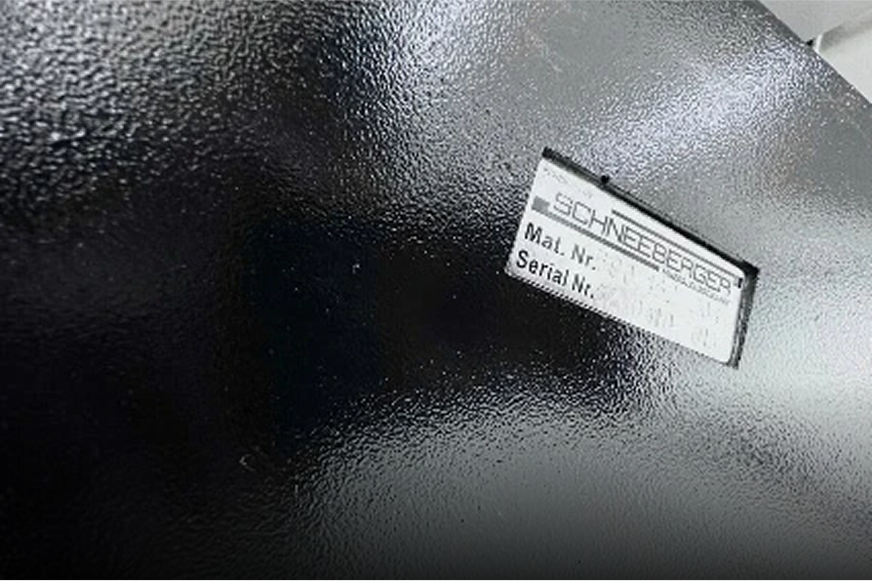

Schneeberger
Ramme for mineralstøpemaskin

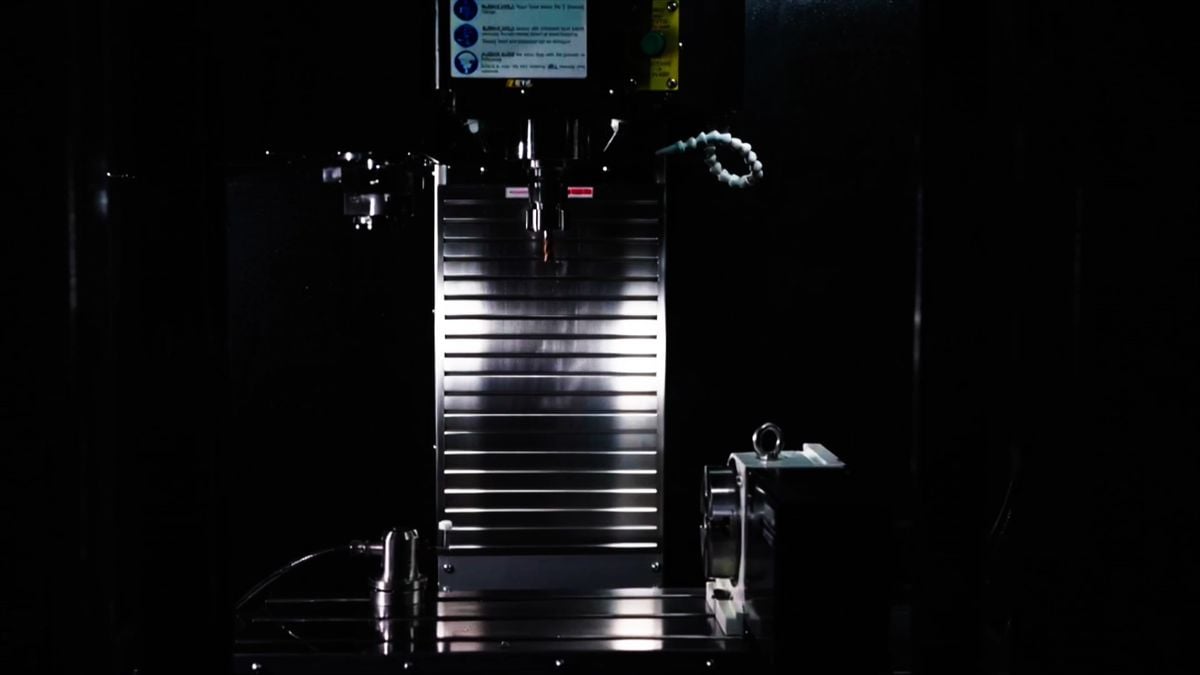

Vandring
X-vandring
400 mm
Y-vandring
300 mm
Z-vandring
380 mm
Avstand fra spindelende til bordflate
150-530 mm
Avstand mellom spindel og søyle
358 mm

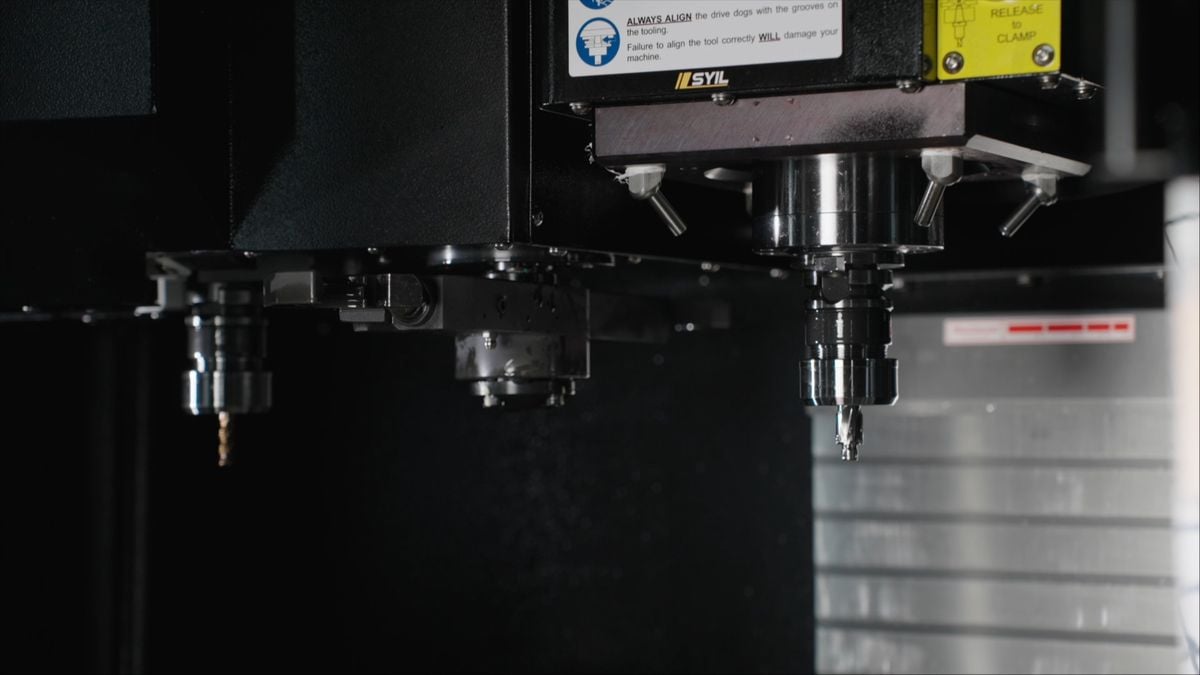

Bord
Bordstørrelse
700×300 mm
T-spor (antall×størrelse×avstand)
3×14×100 mm
Maks. bordbelastning
150 kg

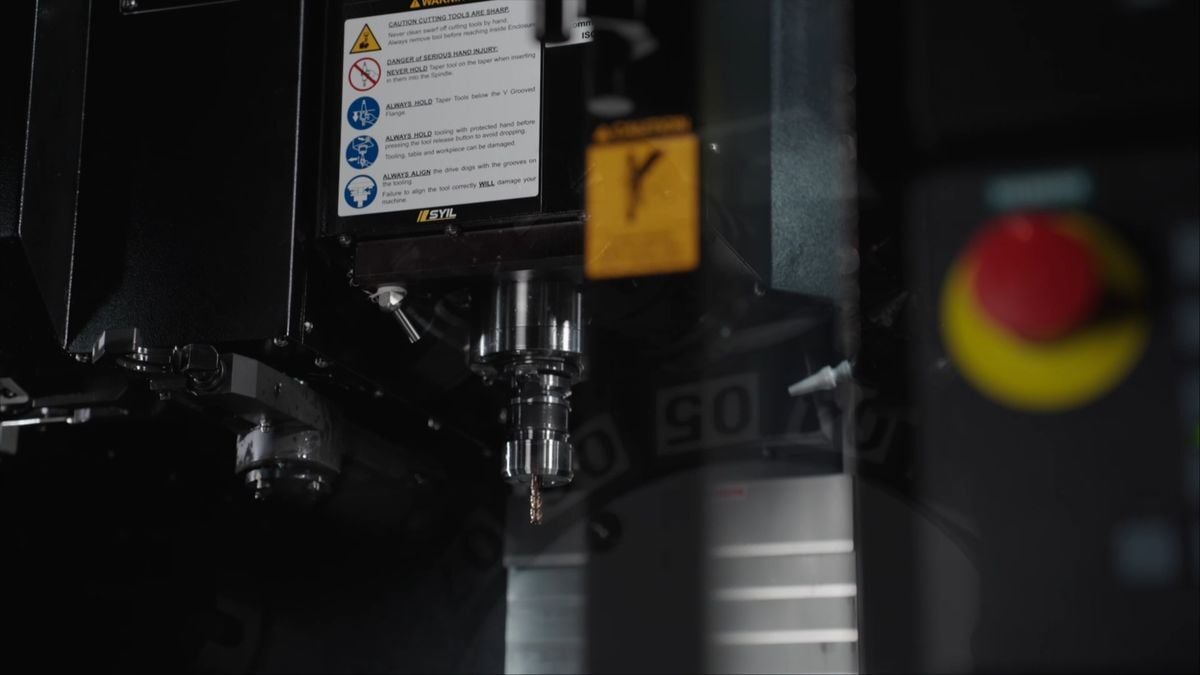

Spindel
Spindelnese
BT30
Spindelhastigheter
12,000 rpm
Kraftoverføring
Reim

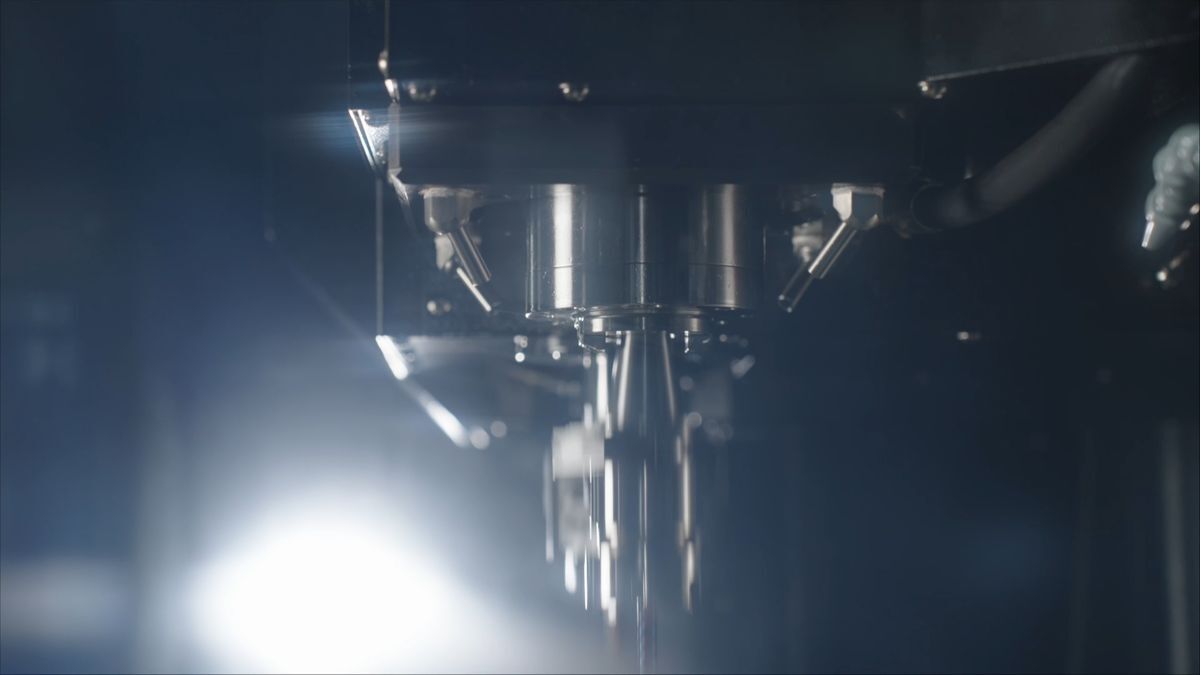

Mating
Skjæremating
10,000 mm/min
Ilgang
30,000 mm/min
-1.png)

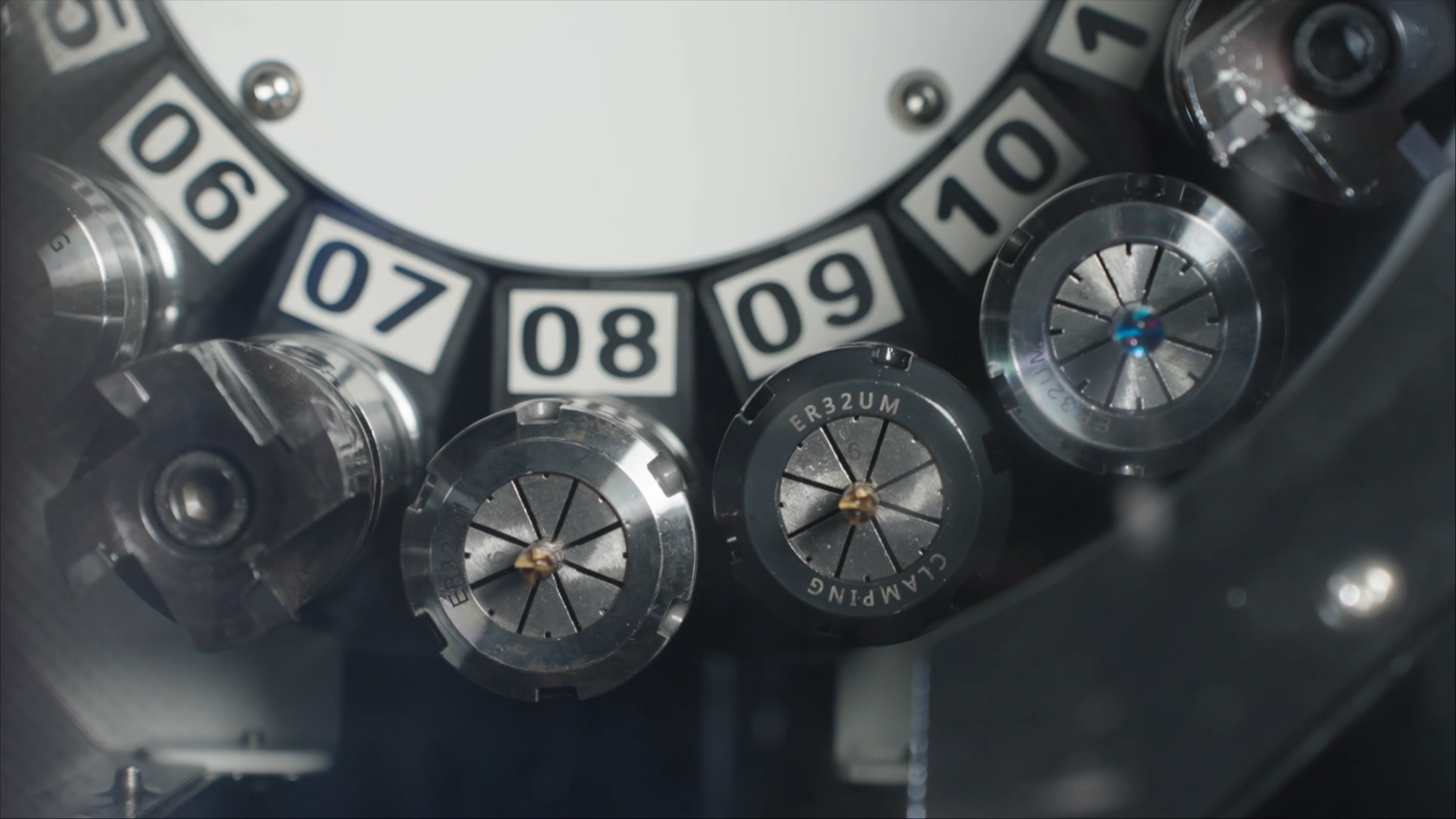

Automatisk verktøyveksler
Verktøyveksler, type
Armtype
Verktøymagasin (antall)
16 stk.
Maks. verktøydiameter
63 mm
Maks. verktøylengde
200 mm
Maks. verktøyvekt
3 kg
Verktøy til verktøy
1.5 s

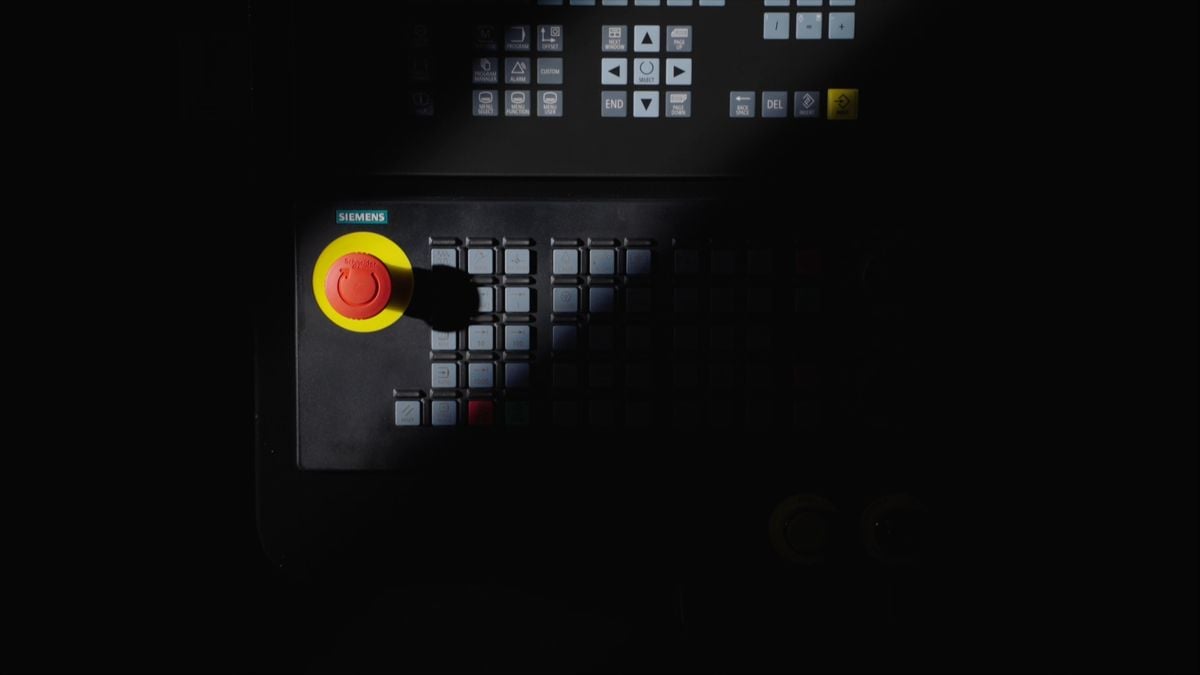

Effekt - Siemens 828
Spindelmotoreffekt (nominell/maks.)
7.5/11 kW
Drivmotorer (X, Y, Z)
1.1/2.2/2.2 kW
Strømforsyning
AC380V / 3-fase
Effekt
14 kVA
Maskinens størrelse og vekt
Plassbehov (L×B×H)
1800×1600×2250 mm
Vekt
2200 kg

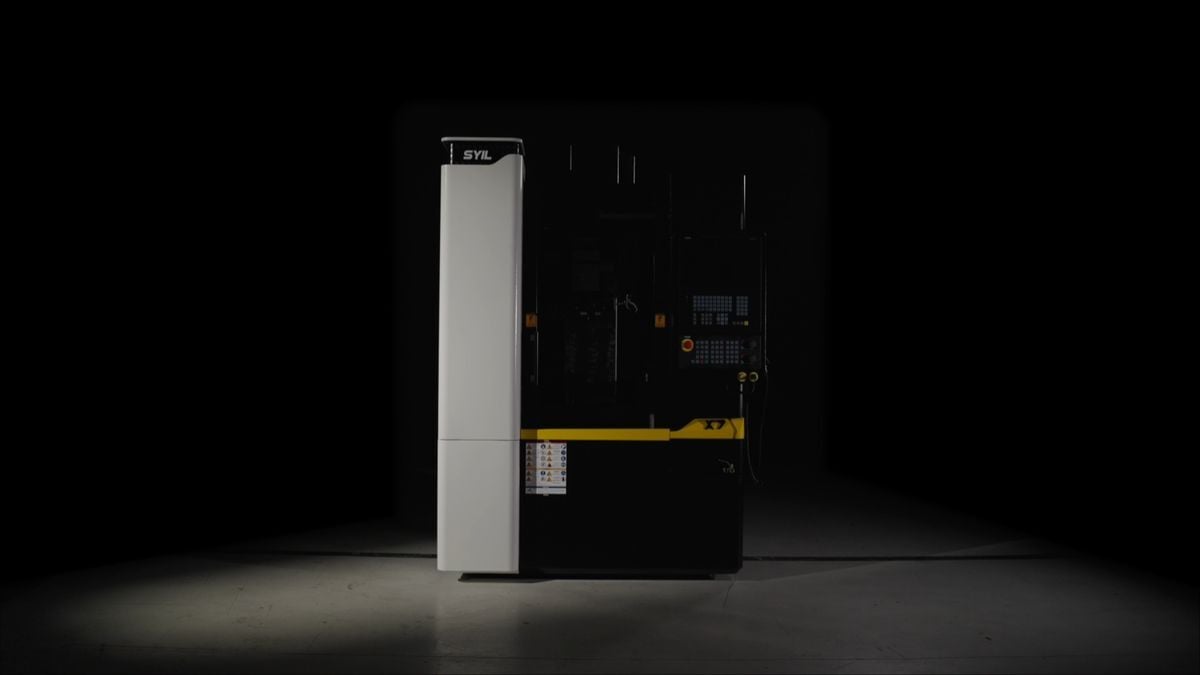

Best verdi CNC fres i sin klasse
Den kompakte SYIL X7 CNC-maskinen har et lite fotavtrykk og enestående hastighet. Den gir fulle CNC-funksjoner på liten plass og sikrer høy bearbeidingskvalitet.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

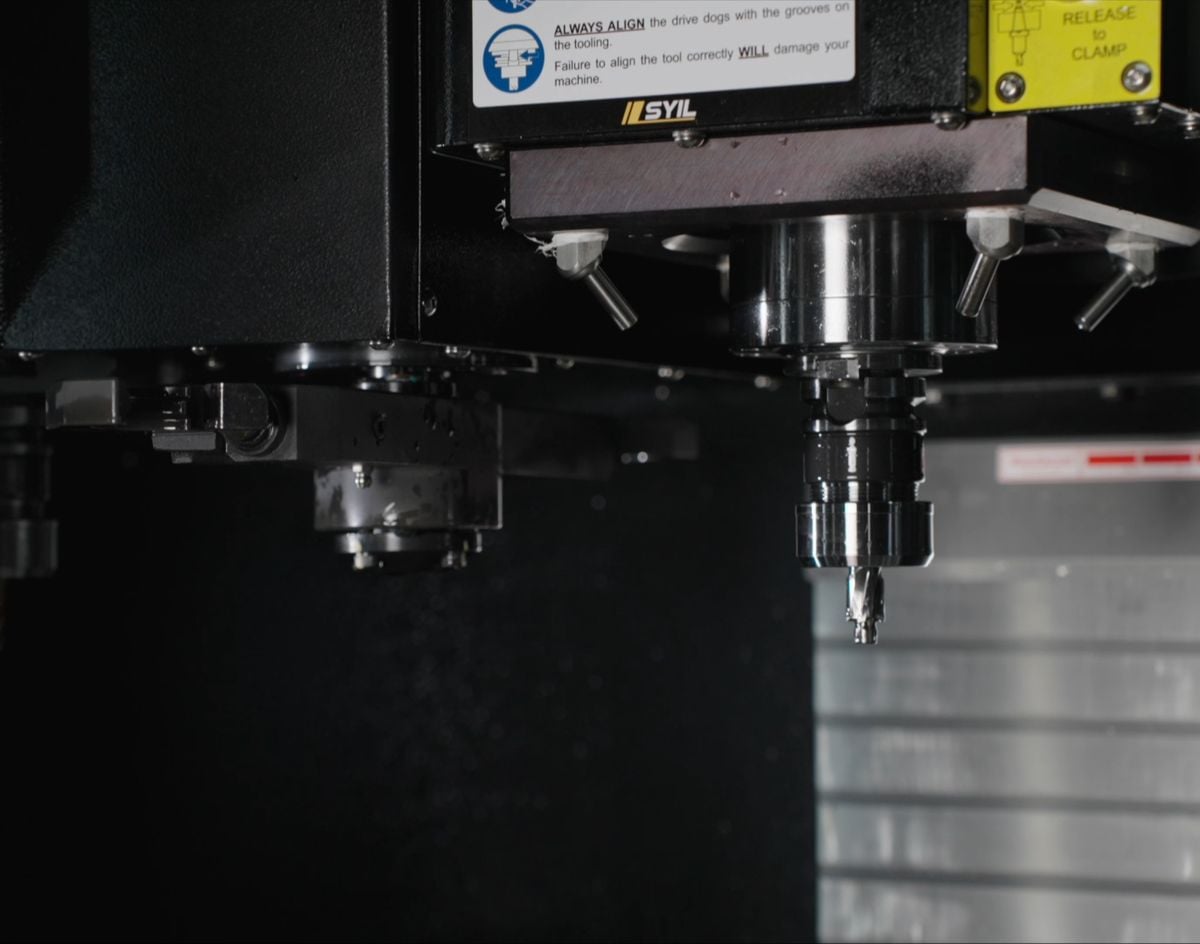

THK Japan
Høypresisjon kuleskruer og lineære føringer

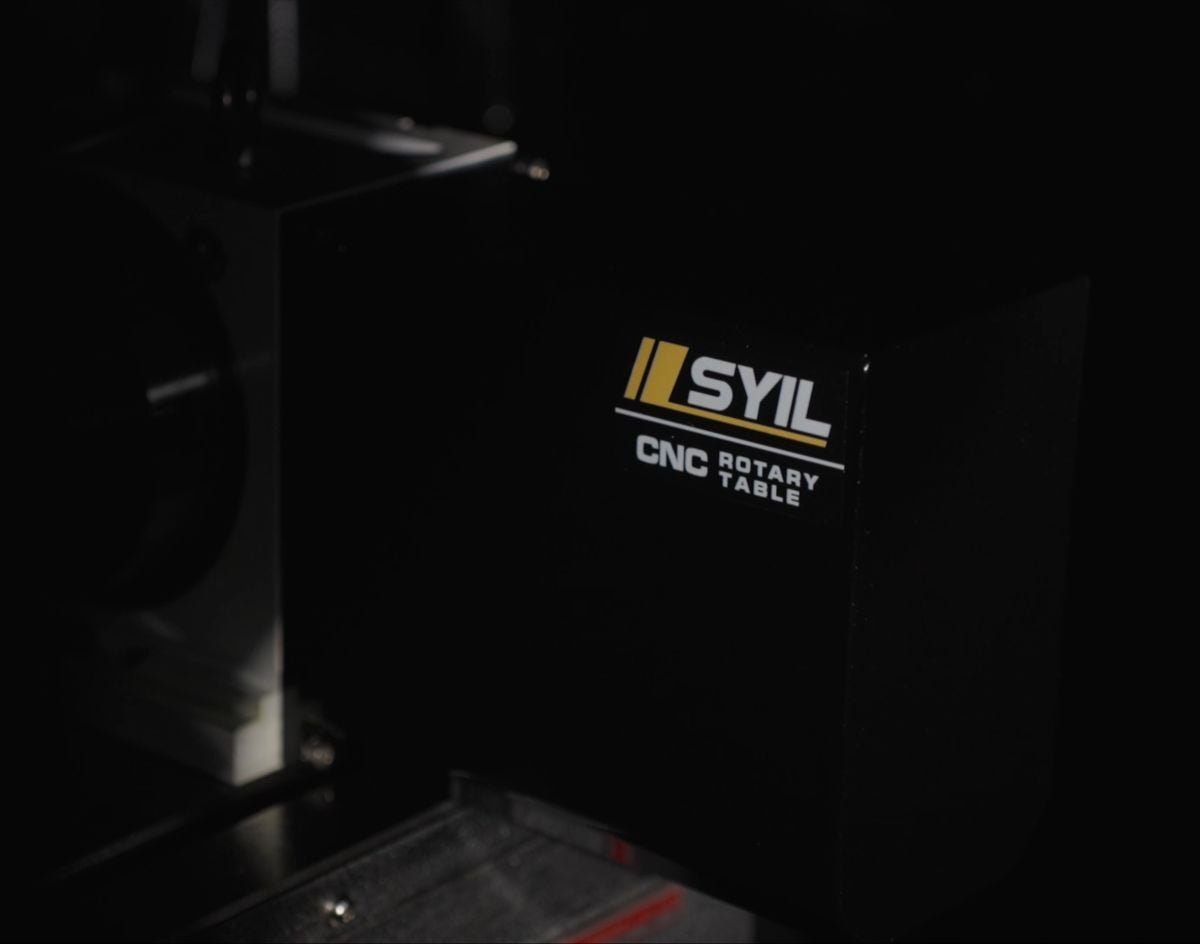

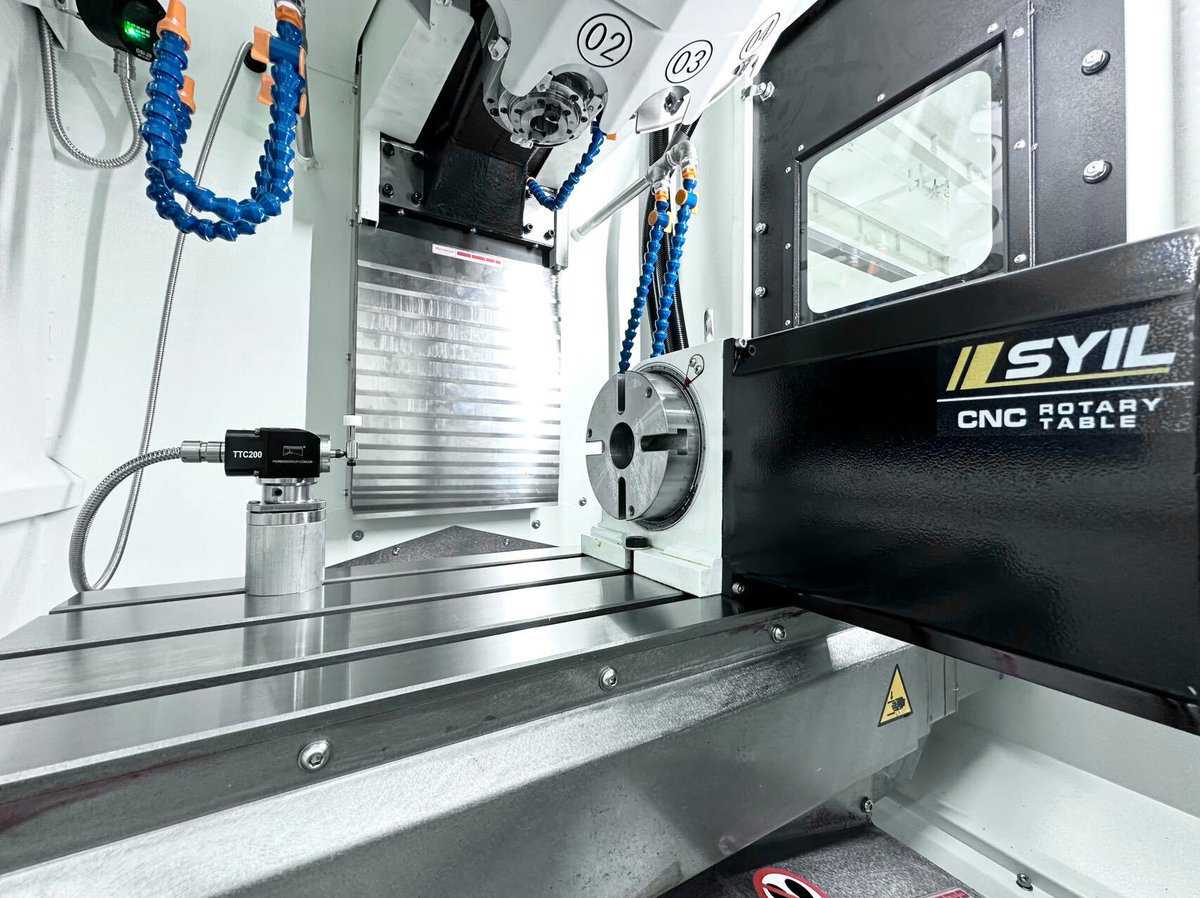

Fjerde akse
Valgfri fjerde akse tilgjengelig

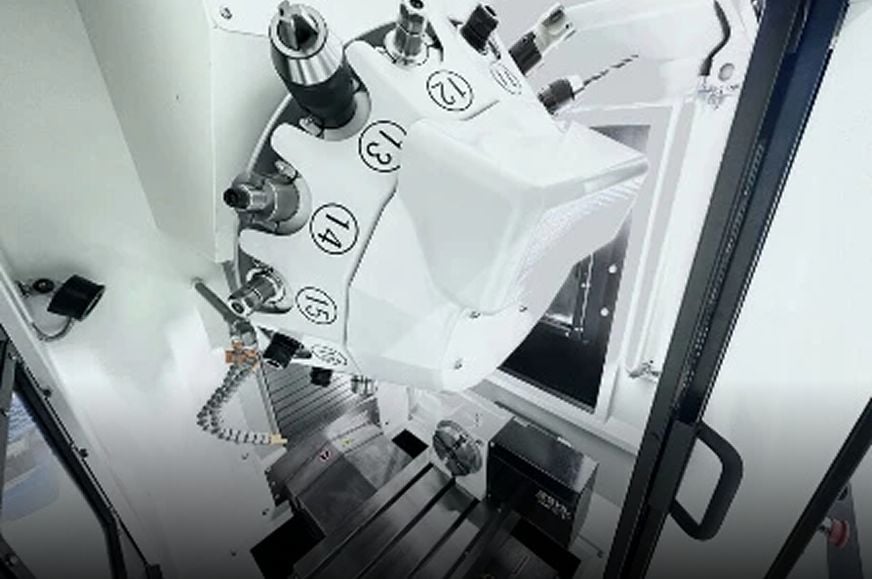

Høyhastighets servoverktøyveksler
16 enheter BT30
Tekniske spesifikasjoner
X5
X7
X9
Bord
Bordstørrelse (mm)
560×260
700×300
860×500
Bordbelastning (kg)
150
150
500
Bordflate (antall×størrelse×avstand i mm)
T-spor 3×14×80
T-spor 3×14×100
T-spor 5×18×100
Vandring
X-akse (mm)
300
400
760
Y-akse (mm)
260
300
500
Z-akse (mm)
300
380
500
Avstand fra spindelnese til bordflate
150-450
150-530
100-600
Avstand mellom spindel og søyle
330
358
530
Spindel
Spindelkonus
BT30
BT30
BT40
Spindeldrift
Direkte
Reim
Reim
Maks. spindelhastighet (rpm)
20,000
12,000
10,000 (12,000 som tilleggsutstyr)
Mating
Ilgang (mm/min)
30,000
30,000
30,000
Skjæremating (mm/min)
10,000
10,000
10,000
Automatisk verktøyveksler
Type
Karusell
Arm
Arm
Verktøyholder
BT30
BT30
BT40
Verktøymagasin (antall)
16
16
24
Maks. verktøydiameter (mm)
63
63
125
Maks. verktøylengde (mm)
200
200
240
Maks. verktøyvekt (kg)
3
3
7
Verktøy til verktøy (s)
1
1.5
2
Øvrige data
Maskinvekt (kg)
2180
2200
5000
Maskinmål L x B x H (mm)
Plassbehov inkl. kjølevæsketank og styring
Plassbehov inkl. kjølevæsketank og styring
2020×1000×2360
1800×1600×2250
1850×2245×2800
Min./maks. lufttrykk (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kjølevæsketank, kapasitet (l)
80
80
130
