Schneeberger
Ramme for mineralstøpemaskin
Vandring
X-vandring
300 mm
Y-vandring
260 mm
Z-vandring
300 mm
Avstand fra spindelende til bordflate
150-450 mm
Avstand mellom spindel og søyle
330 mm

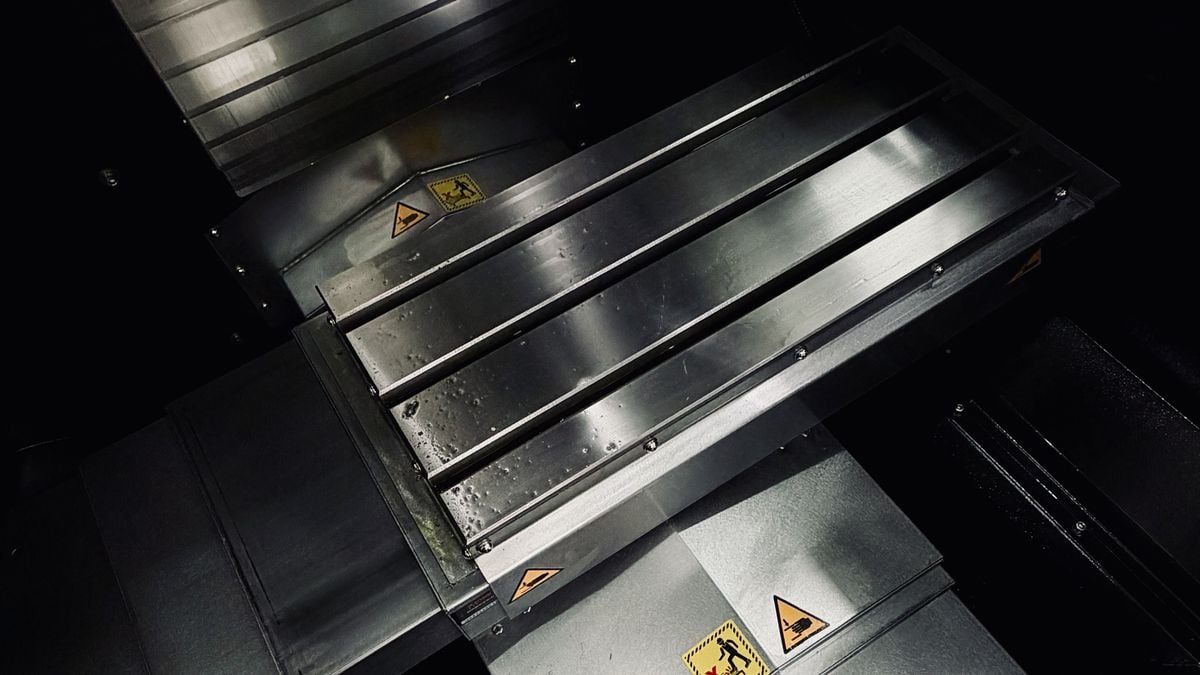

Bord
Bordstørrelse
560×260 mm
T-spor (antall×størrelse×avstand)
80 mm
Maks. bordbelastning
150 kg

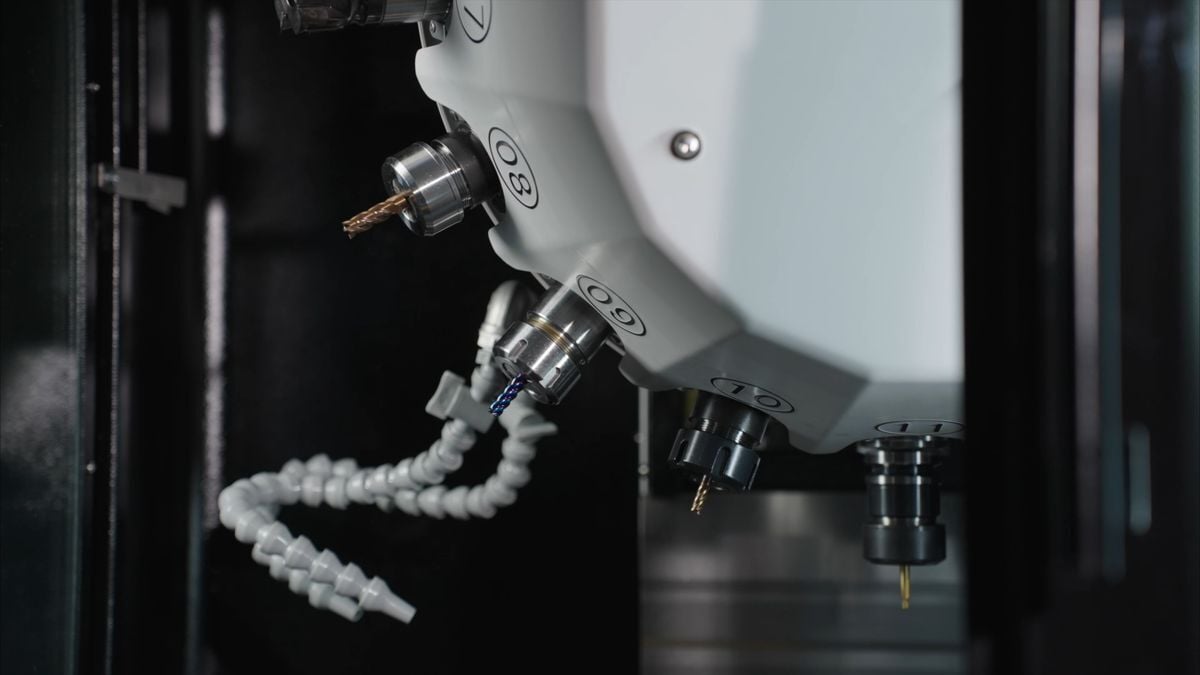

Spindel
Spindelnese
BT30
Spindelhastigheter
20,000 rpm
Kraftoverføring
Direkte

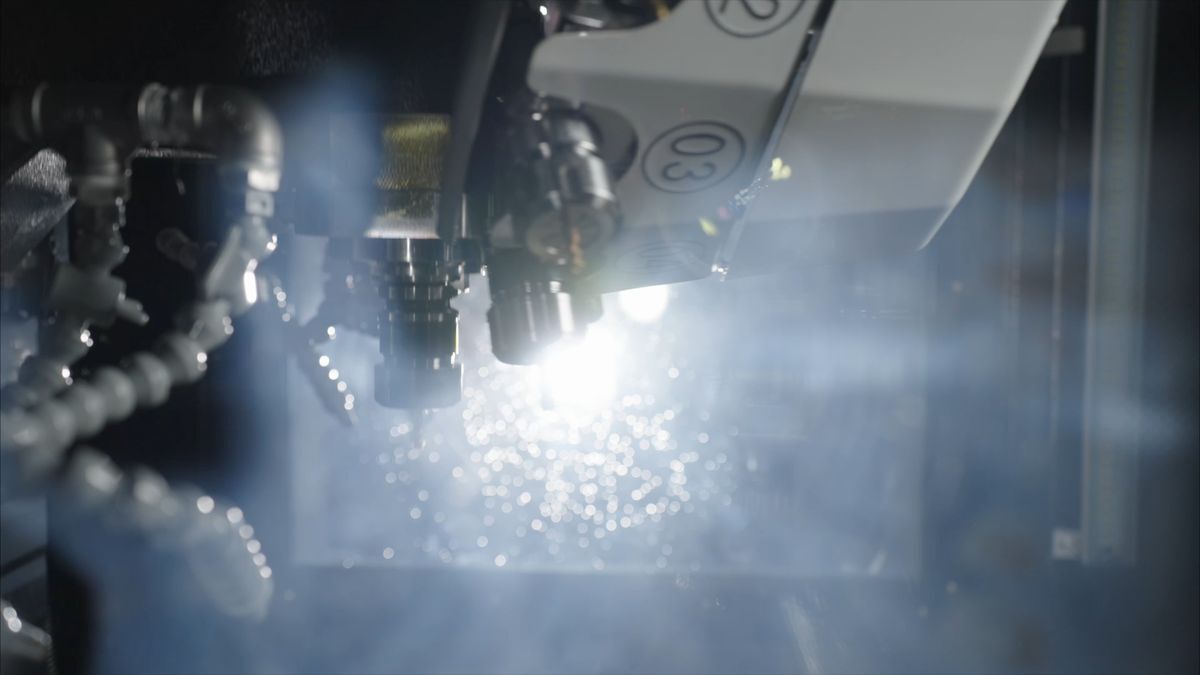

Mating
Skjæremating
10,000 mm/min
Ilgang
30,000 mm/min

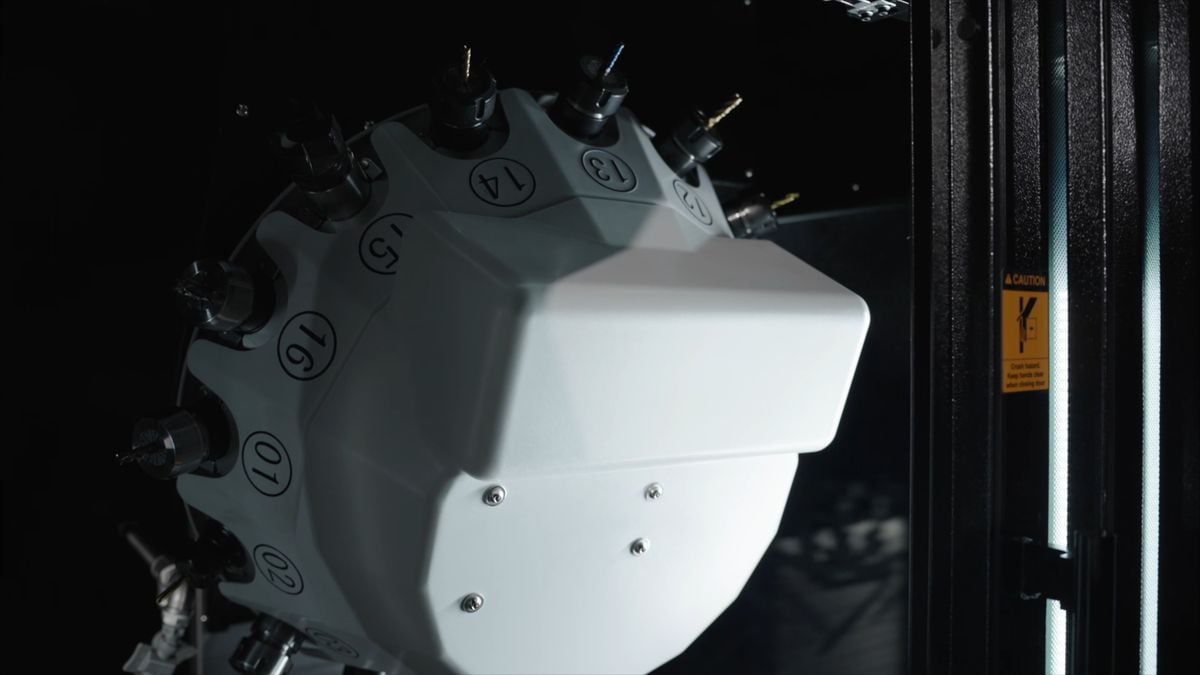

Automatisk verktøyveksler
Verktøyveksler, type
Karusell
Verktøymagasin (antall)
16 plasser
Maks. verktøydiameter
63 mm
Maks. verktøylengde
200 mm
Maks. verktøyvekt
3 kg
Verktøy til verktøy
1 s

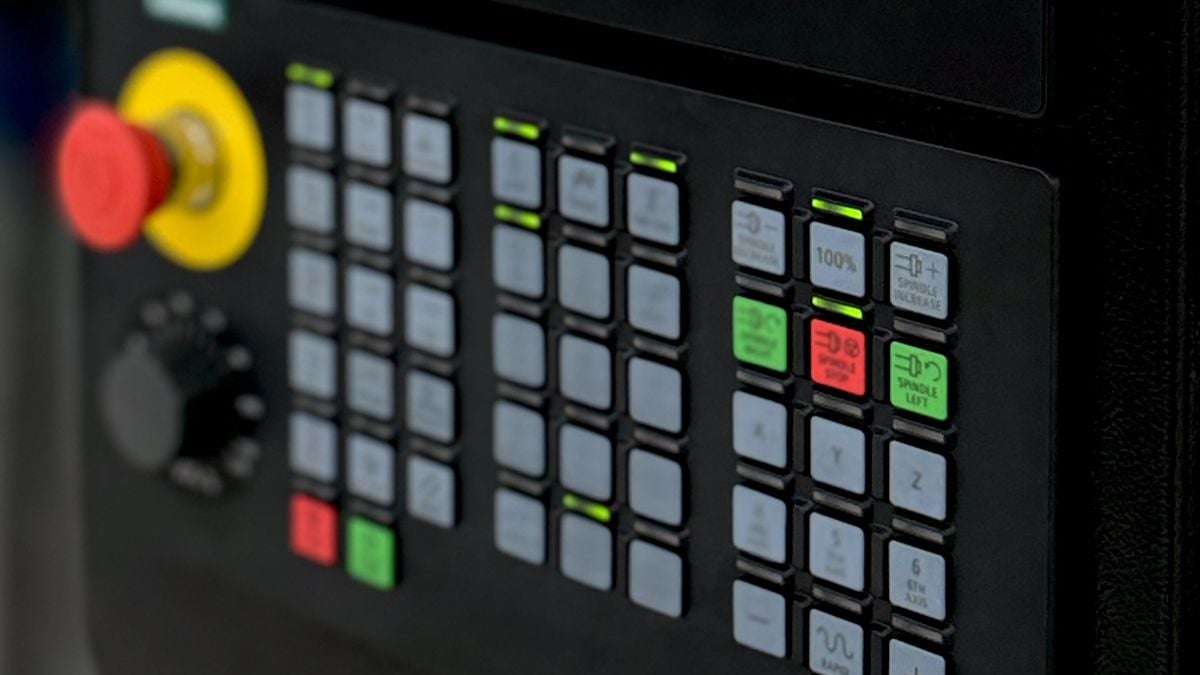

Effekt - Siemens
Spindelmotoreffekt (nominell/maks.)
4.8 kW
Drivmotorer (X, Y, Z)
1/2.2/3.5 kW
Strømforsyning
AC380V / 3-fase
Effekt
12 kVA

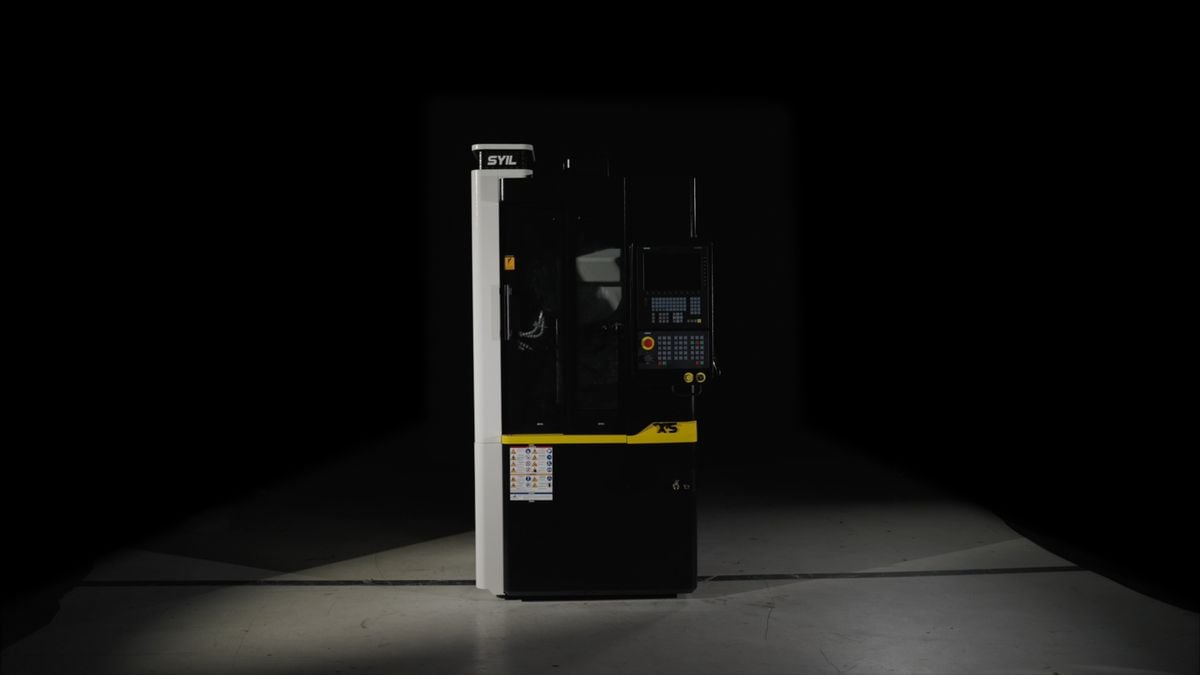

Maskinens størrelse og vekt
Plassbehov (L×B×H)
2020×1000×2360 mm
Drivmotorer (X, Y, Z)
1/2.2/3.5 kW
Strømforsyning
AC380V / 3-fase
Effekt
12 kVA
Plass- og pengebesparende

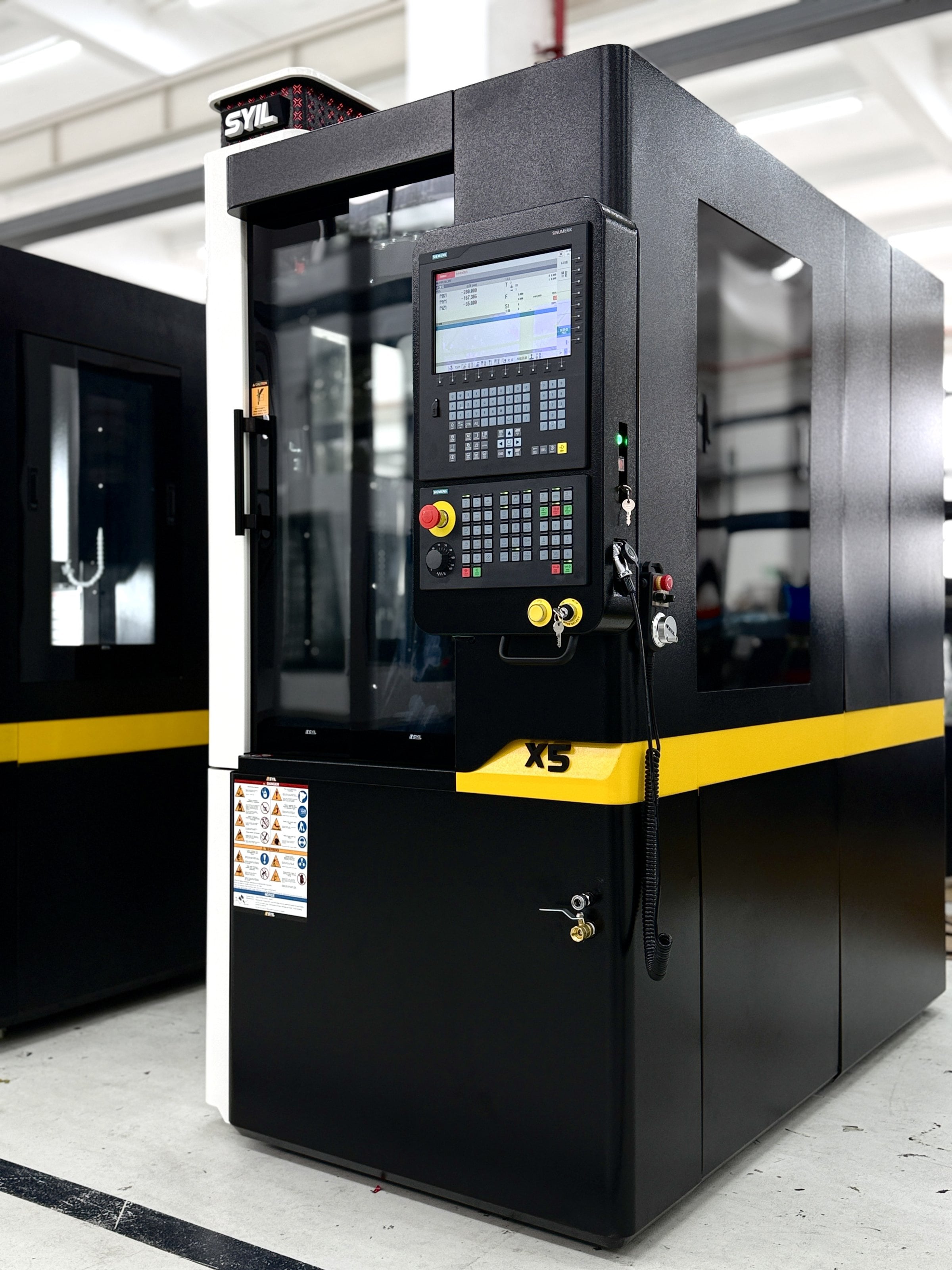

SYIL X5 er et 3-akset maskineringssenter for maksimal presisjon og kraftig ytelse til en overkommelig pris. Du kan enkelt legge til en fjerde akse til din X5.

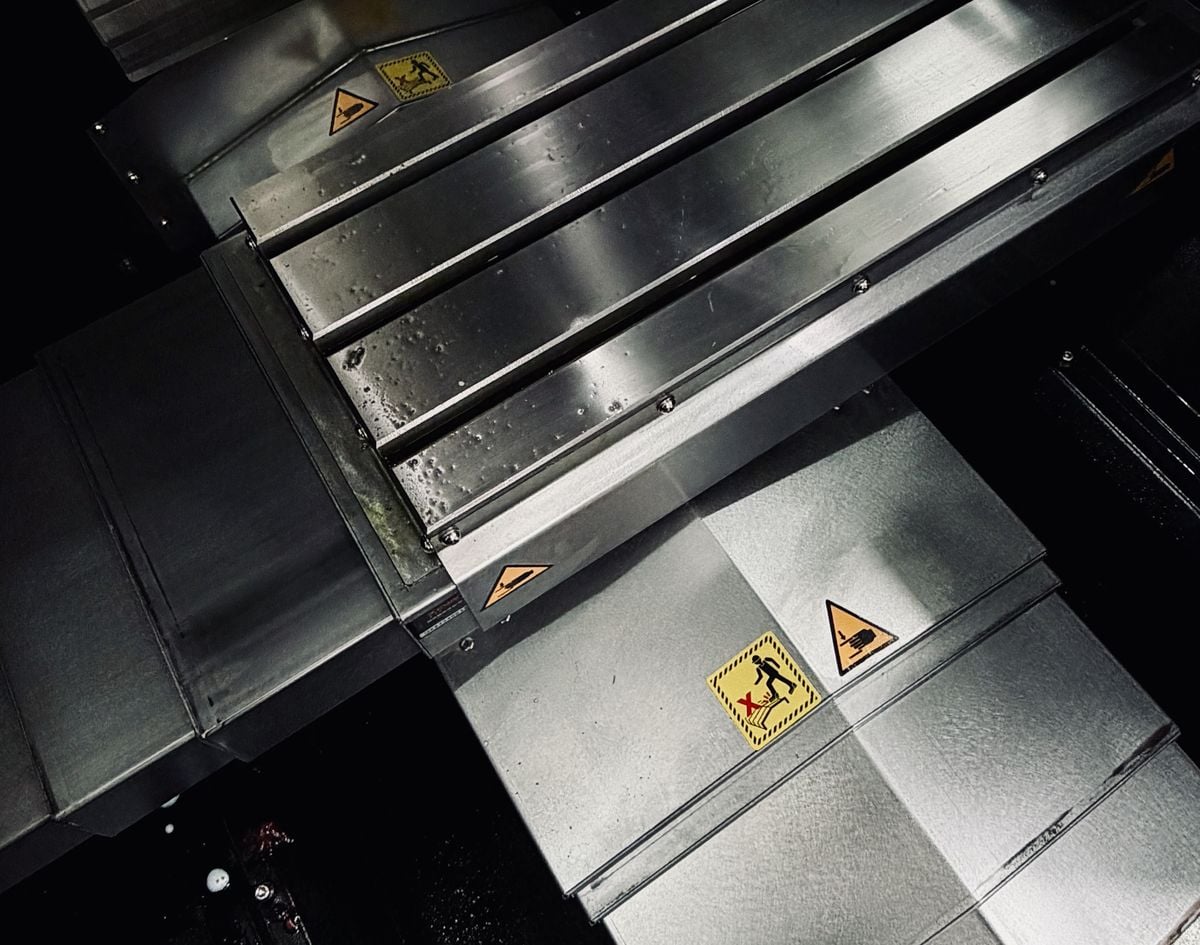

THK
Høypresisjon kuleskruer og lineære føringer

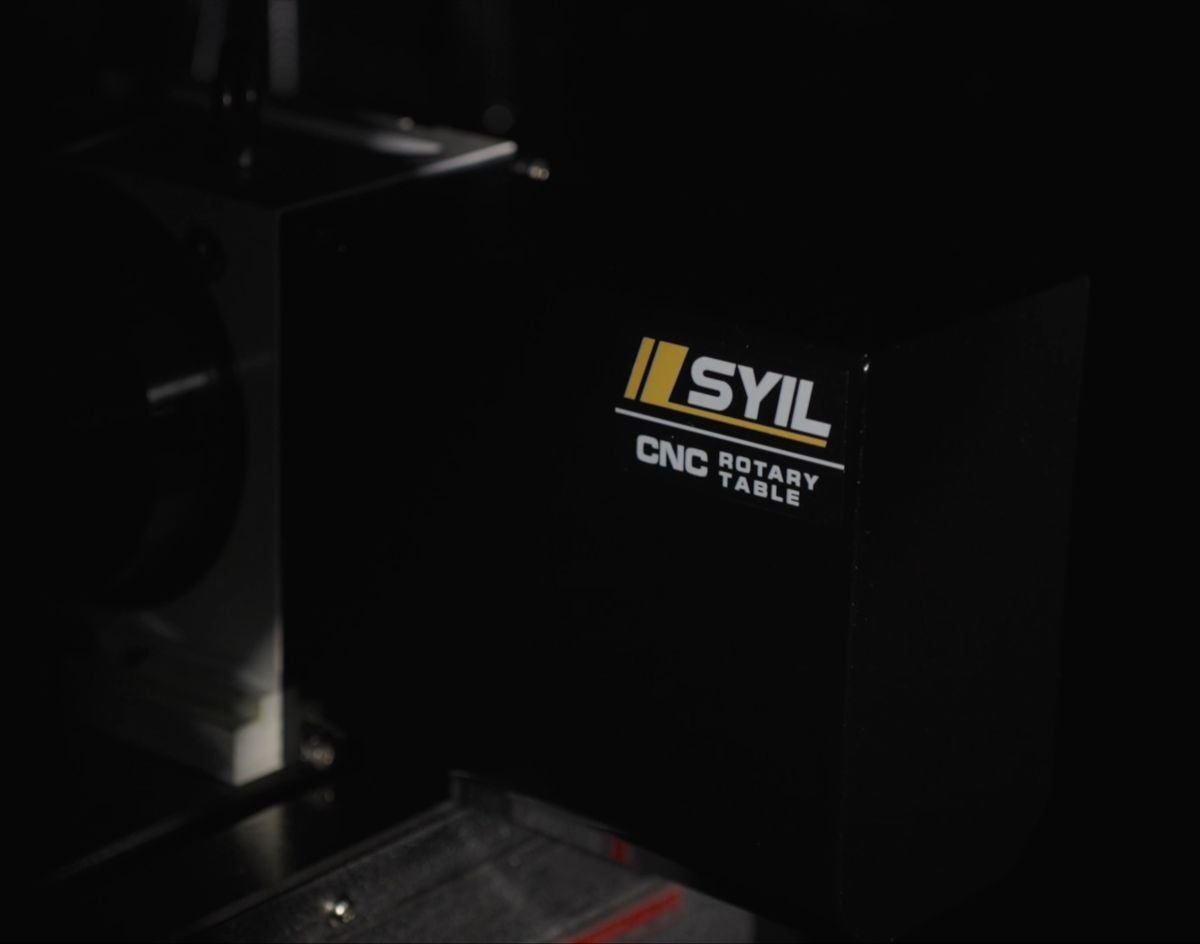

Fjerde akse
Valgfri fjerde akse tilgjengelig

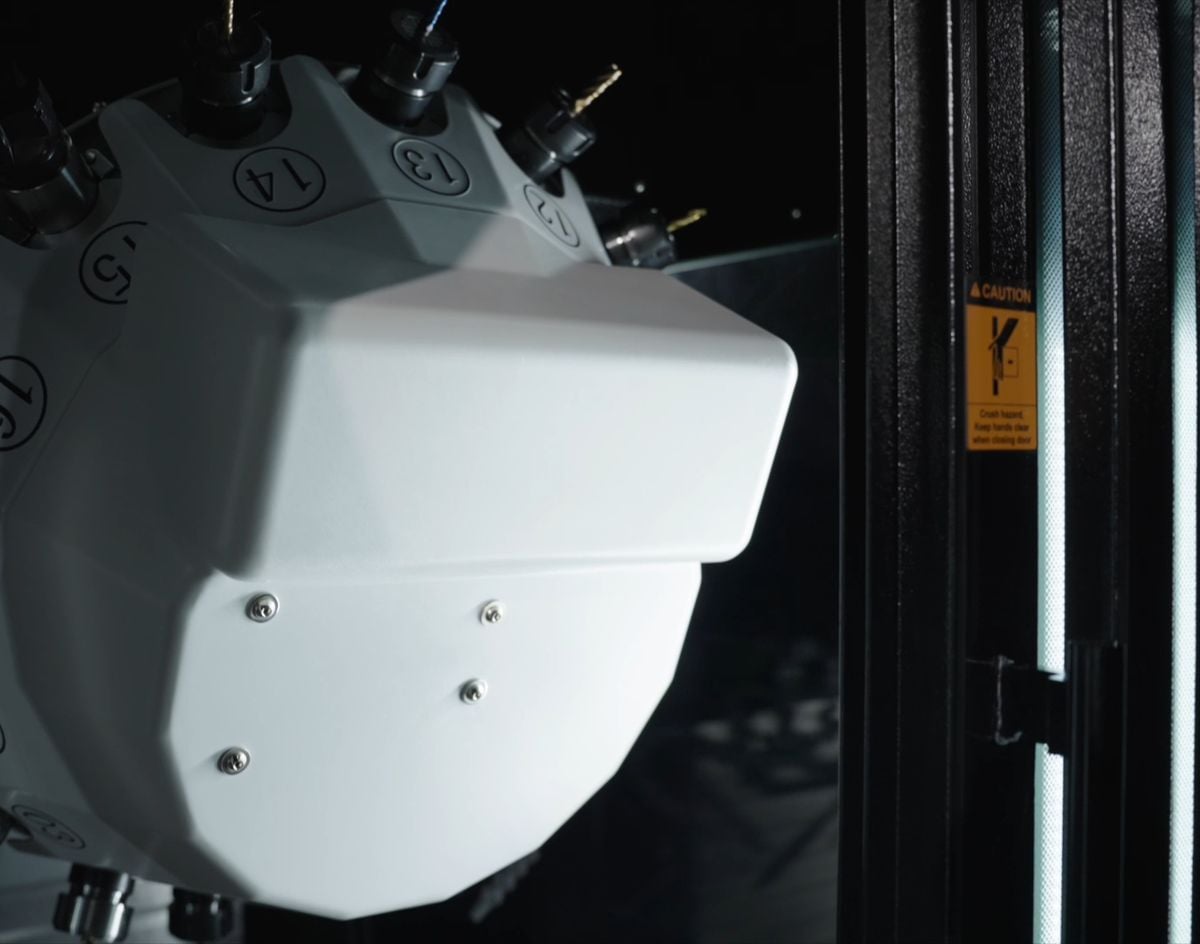

Høyhastighets servoverktøyskifter
16 enheter BT30
SYIL X5 alternativer
125mm.
for 125 mm NC-rundbord.
Avsugsenhet S200.
Trådløs type.
Kabeltype TTC200.
Tekniske spesifikasjoner
X5
X7
X9
Bord
Bordstørrelse (mm)
560×260
700×300
860×500
Bordbelastning (kg)
150
150
500
Bordflate (antall×størrelse×avstand i mm)
T-spor 3×14×80
T-spor 3×14×100
T-spor 5×18×100
Vandring
X-akse (mm)
300
400
760
Y-akse (mm)
260
300
500
Z-akse (mm)
300
380
500
Avstand fra spindelnese til bordflate
150-450
150-530
100-600
Avstand mellom spindel og søyle
330
358
530
Spindel
Spindelkonus
BT30
BT30
BT40
Spindeldrift
Direkte
Reim
Reim
Maks. spindelhastighet (rpm)
20,000
12,000
10,000 (12,000 som tilleggsutstyr)
Mating
Ilgang (mm/min)
30,000
30,000
30,000
Skjæremating (mm/min)
10,000
10,000
10,000
Automatisk verktøyveksler
Type
Karusell
Arm
Arm
Verktøyholder
BT30
BT30
BT40
Verktøymagasin (antall)
16
16
24
Maks. verktøydiameter (mm)
63
63
125
Maks. verktøylengde (mm)
200
200
240
Maks. verktøyvekt (kg)
3
3
7
Verktøy til verktøy (s)
1
1.5
2
Øvrige data
Maskinvekt (kg)
2180
2200
5000
Maskinmål L x B x H (mm)
Plassbehov inkl. kjølevæsketank og styring
Plassbehov inkl. kjølevæsketank og styring
2020×1000×2360
1800×1600×2250
1850×2245×2800
Min./maks. lufttrykk (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kjølevæsketank, kapasitet (l)
80
80
130
