Behandlingskapasitet
Maksimal diameter på bearbeidingsstangen (mm)
Φ20 mm
Spindel gjennomgående hull diameter (mm)
ø25
Maksimal bearbeidingslengde (mm) og (tommer) (uten føringsbøssing)
2,5D (maksimalt 50)
Maksimal bearbeidingslengde (mm) og (tommer) (fast føringshylse)
220(valgfritt)

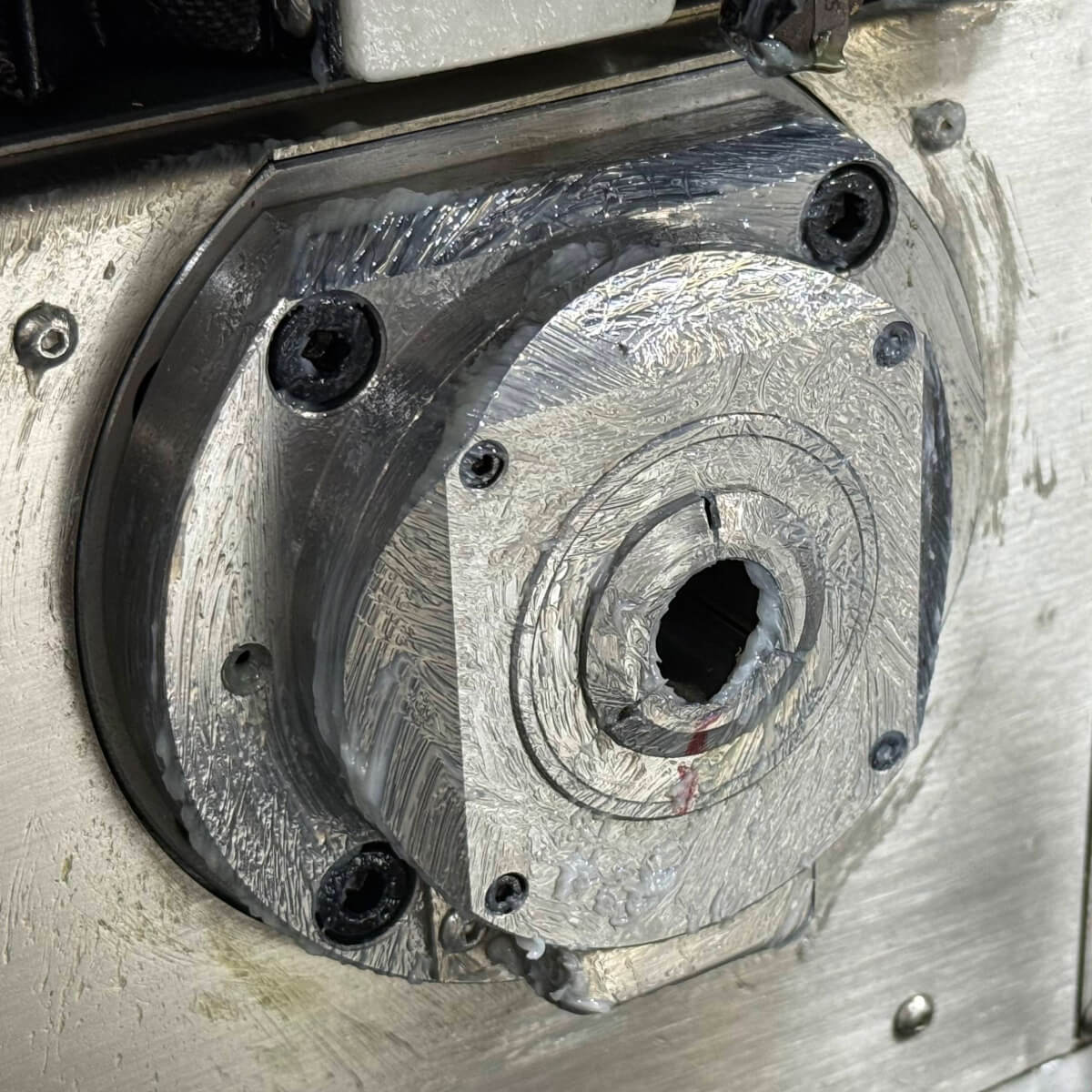

Maksimal bearbeidingslengde (mm) og (tommer) (roterende føringshylse)
180
Maksimal klemdiameter på bakre spindel (mm)
Φ20
Maksimal borediameter på spindel (mm)
Φ10
Behandlingskapasitet
Maksimal tappingsdiameter på spindel
M10
Maksimal borediameter på bakre spindel (mm)
Φ10
Maksimal tappingsdiameter på bakre spindel
M10
Maksimal borediameter for radialt roterende verktøy (mm)
Φ8
Maksimal tappingsdiameter for radialt roterende verktøy
M6
Maksimal borediameter for bakdrevet verktøy (mm)
Φ8(valgfritt)
Maksimal tappingsdiameter for bakdrevet verktøy
M6(valgfritt)
Mekaniske egenskaper
Spindelhastighet (o/min)
10000 (roterende føringshylse 8000)
Bakre spindelhastighet (o/min)
10000
Radial hastighet på roterende verktøy (o/min)
6000
Hastighet på bakre liveverktøy (o/min)
6000(valgfritt)
Høy bevegelseshastighet (m/min)
24(X2, Y1, Z1, Z2)
Høy bevegelseshastighet (m/min)
20(X1)
Spindelavvik (mm)
≤0.002
Gjentatt posisjoneringsnøyaktighet (mm)
≤0.003
Verktøysystem
Eksterne sylindriske verktøy
1(□16)+6(□12)
Bearbeidingsverktøy for endeflater
4(ER16)
Radiale roterende verktøy
2(ER11)+3(ER16)
Verktøyholder for dype hull
2(ER16, valgfritt)
Bakre bearbeidingsverktøy
4(ER16)
Ryggdrevet verktøy
Valgfritt
Verktøyholder for bakre dreining
ingen
Motoreffekt
Spindel (kW)
6.5
Lineær drivaksel (kw)
1 (Siemens: 0,94)
Radialt drevet verktøy (kw)
1 (Siemens: 0,94)

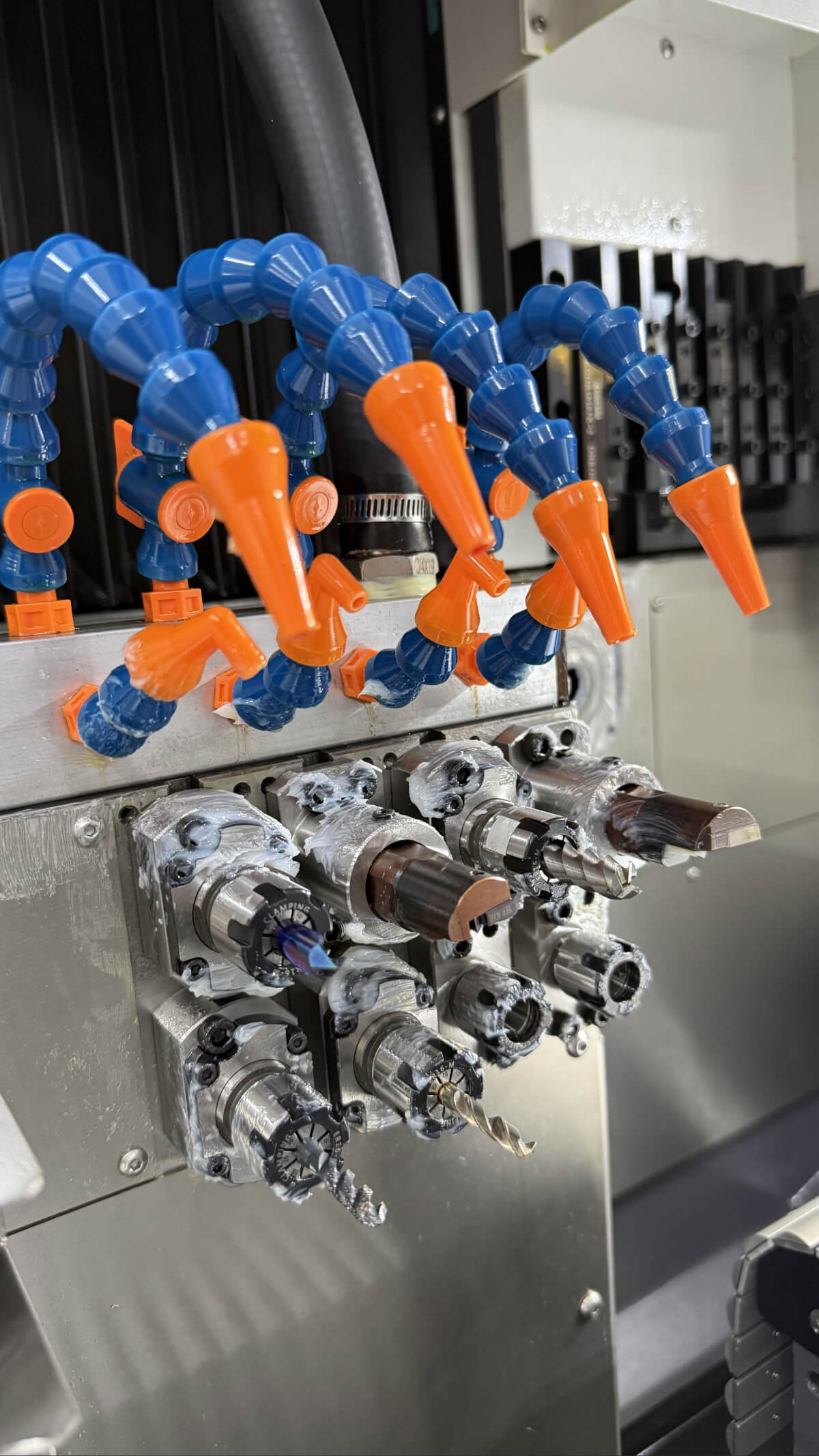

Tilbake live verktøy (kw)
1 (Siemens: 0,94) (valgfritt)
Kjølepumpe (kW)
0.4
Andre
Størrelse (mm)
2565x1350x1850
Vekt (kg)
2900

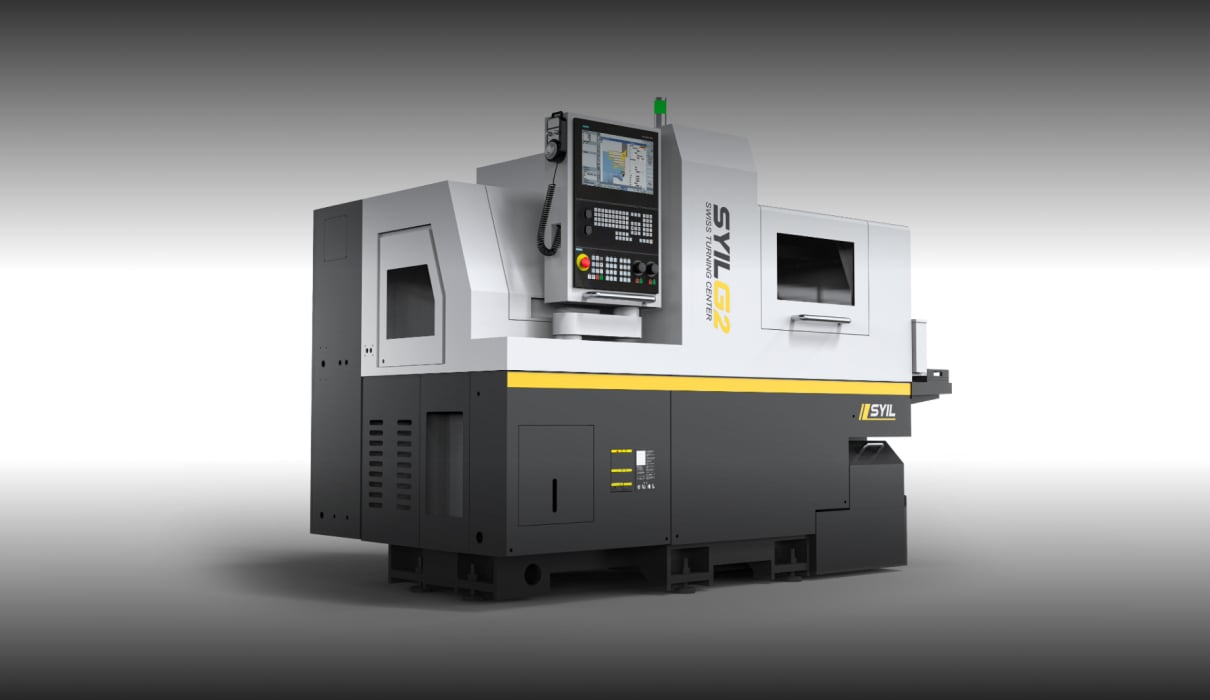

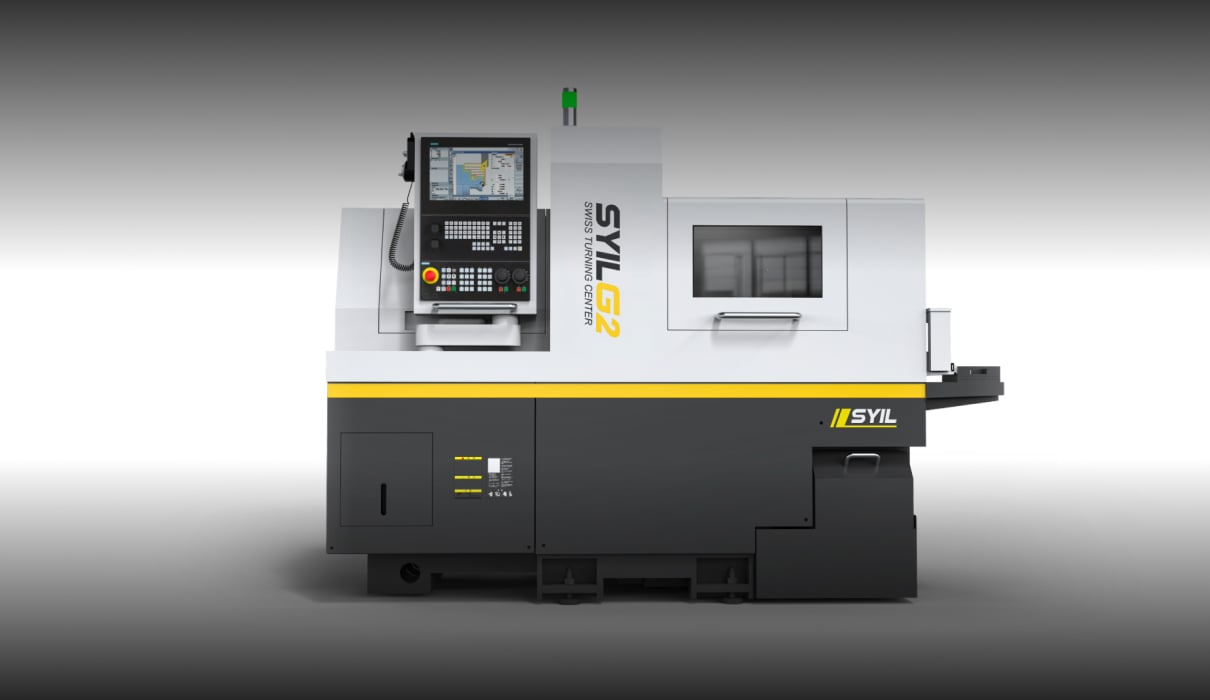

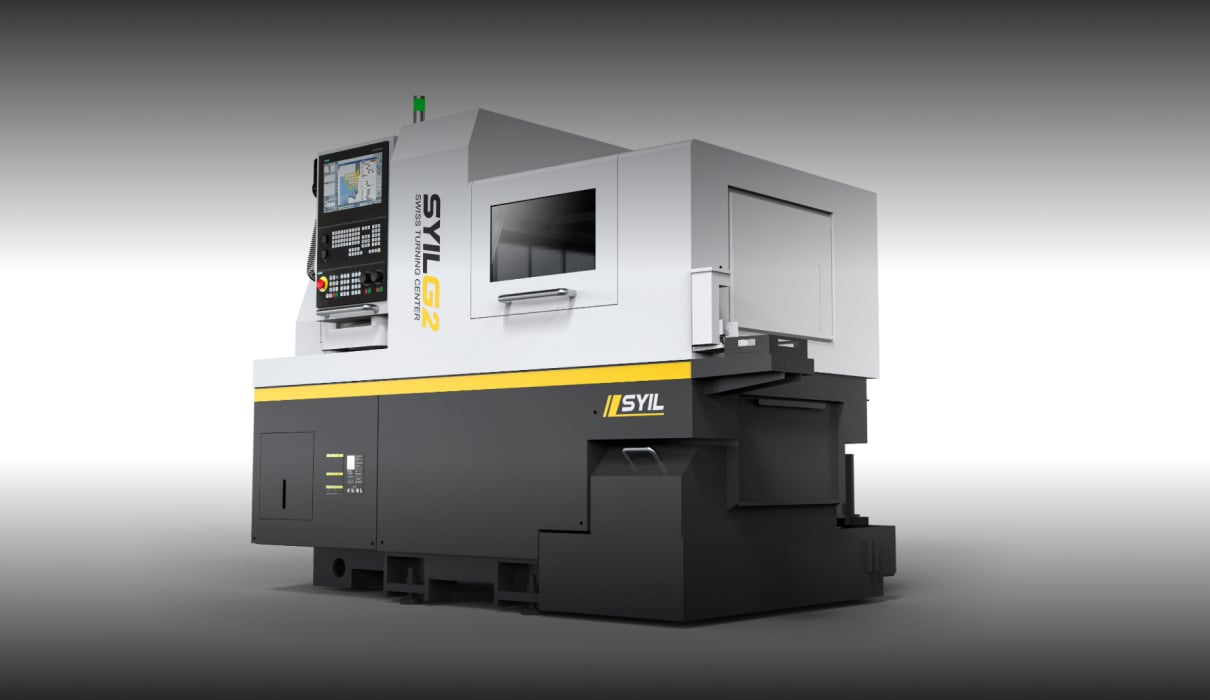

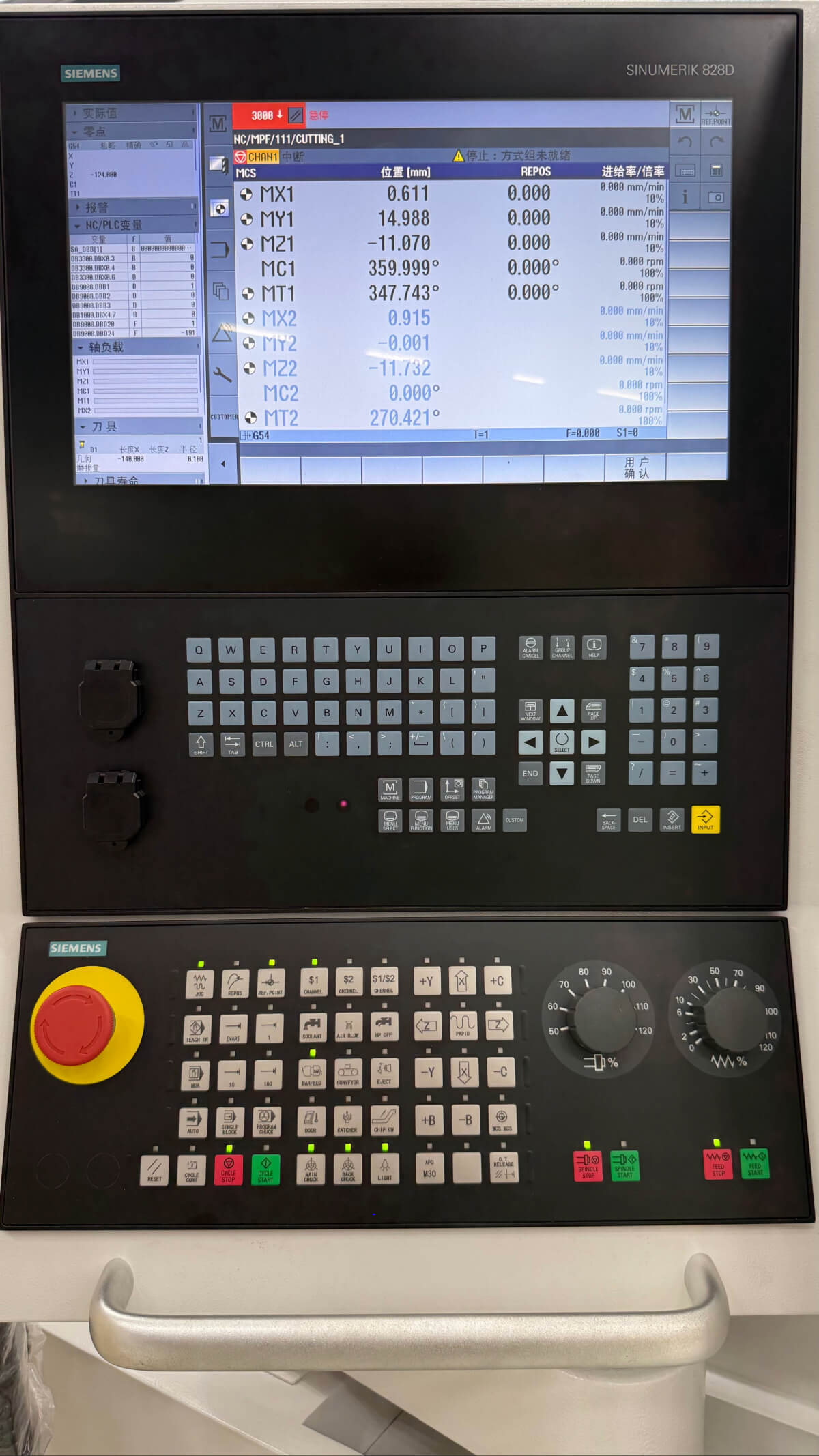

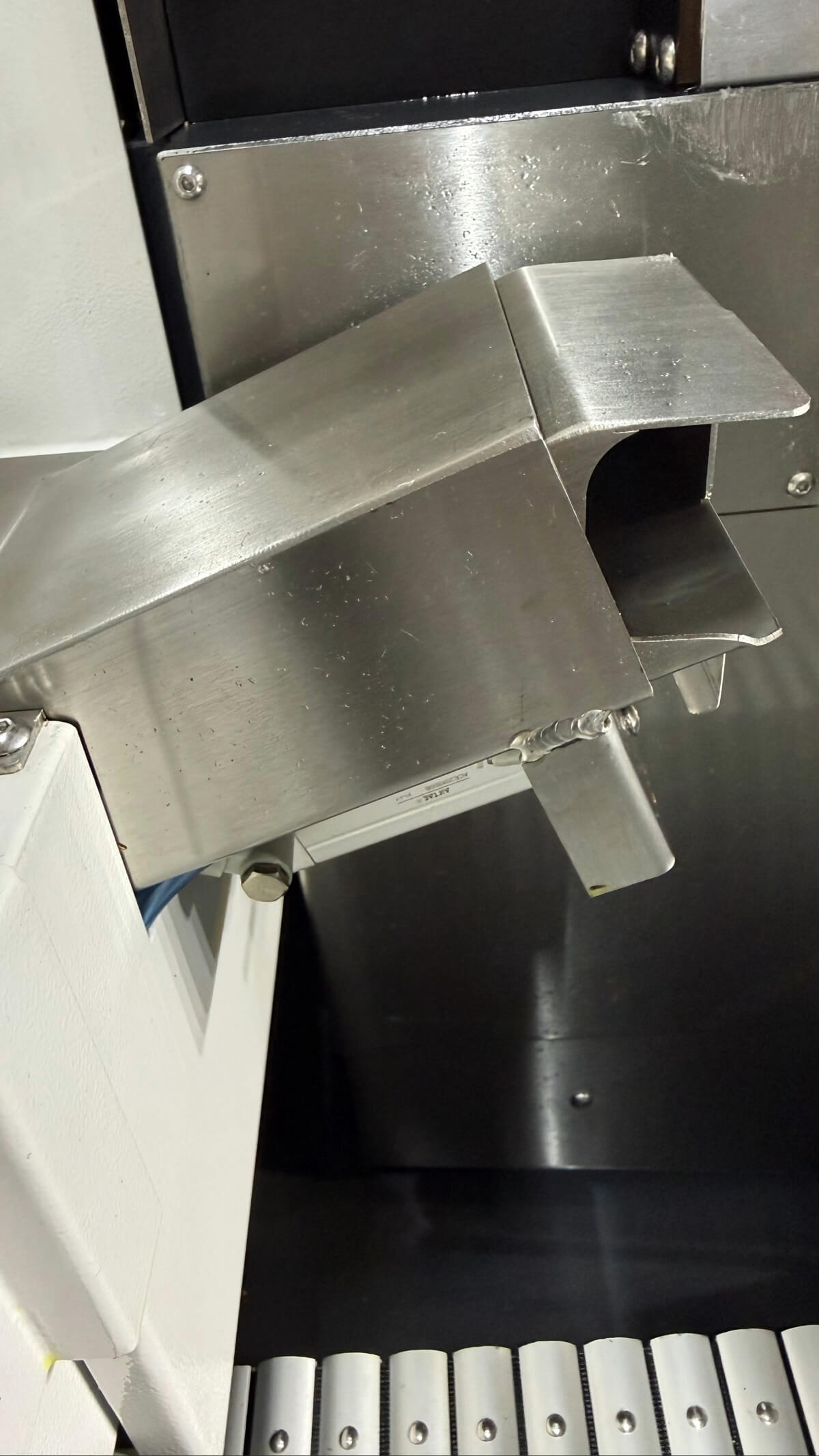

SYIL G2-funksjoner
Ideell for bearbeiding av små og lange deler med eksepsjonell presisjon og stabilitet.
Tekniske spesifikasjoner
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Bearbeidingskapasitet
Maks. stangdiameter (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Spindelgjennomgang (diameter) (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Maks. bearbeidingslengde (mm) (uten styrebøssing)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
Maks. bearbeidingslengde (mm) (fast styrebøssing)
220(tilleggsutstyr)
220(tilleggsutstyr)
220(tilleggsutstyr)
220(tilleggsutstyr)
220(tilleggsutstyr)
220(tilleggsutstyr)
Maks. bearbeidingslengde (mm) (roterende styrebøssing)
180
180
180
180
180
180
Maks. spennediameter, motspindel (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Maks. borediameter, hovedspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Maks. gjengediameter, hovedspindel
M10
M10
M10
M10
M10
M10
Maks. borediameter, motspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Maks. gjengediameter, motspindel
M8
M8
M10
M10
M10
M10
Maks. borediameter, radialt drevet verktøy (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Maks. gjengediameter, radialt drevet verktøy
M6
M6
M6
M6
M6
M6
Maks. borediameter, drevet verktøy bakside (mm)
Φ8(tilleggsutstyr)
Φ8(tilleggsutstyr)
Φ8(tilleggsutstyr)
Φ8
Φ8(tilleggsutstyr)
Φ8
Maks. gjengediameter, drevet verktøy bakside
M6(tilleggsutstyr)
M6(tilleggsutstyr)
M6(tilleggsutstyr)
M6
M6(tilleggsutstyr)
M6
Mekaniske data
Spindelhastighet (r/min)
10000(roterende styrebøssing 8000)
10000(roterende styrebøssing 8000)
10000(roterende styrebøssing 8000)
10000(roterende styrebøssing 8000)
10000(roterende styrebøssing 8000)
10000(roterende styrebøssing 8000)
Motspindelhastighet (r/min)
10000
10000
10000
10000
10000
10000
Hastighet, radialt drevet verktøy (r/min)
5000
5000
6000
6000
6000
6000
Hastighet, drevet verktøy bakside (r/min)
6000 (tilleggsutstyr)
6000 (tilleggsutstyr)
6000 (tilleggsutstyr)
6000
6000 (tilleggsutstyr)
6000
Ilgang (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Ilgang (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Spindelkast (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Repeterbarhet (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Verktøysystem
Utvendige dreieverktøy
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Verktøy for plandreiing
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radialt drevne verktøy
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Holder for dyphullsboring
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, tilleggsutstyr)
2(ER16, tilleggsutstyr)
2(ER16, tilleggsutstyr)
2(ER16, tilleggsutstyr)
Verktøy for baksidebearbeiding
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Drevet verktøy bakside
--
--
Tilleggsutstyr
4(ER16)
Tilleggsutstyr
4(ER16)
Holder for baksidedreiing
--
--
ingen
2(□16, tilleggsutstyr)
ingen
2(□16, tilleggsutstyr)
Motoreffekt
Spindel (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Motspindel (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Lineær drivaksel (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radialt drevet verktøy (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Drevet verktøy bakside (kW)
0.75
0.75
1(Siemens:0.94)(tilleggsutstyr)
1(Siemens:0.94)
1(Siemens:0.94)(tilleggsutstyr)
1(Siemens:0.94)
Kjølevæskepumpe (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Vekt og mål
Vekt (kg)
2400
2400
2900
3000
2900
3000
Mål (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
