THK
Høypresisjon kuleskruer og lineære føringer
Bearbeidingskapasitet
Chuckstørrelse
250 mm
Maks. svingdiameter over benk
ø630 mm
Maks. svingdiameter over slede
ø330 mm
Maks. emnelengde
800 mm (1100 mm/ 1500 mm)
Maks. emnediameter
ø520 mm
.png)
Spindel
Maks. hastighet
3500 rpm
Spindelnese
A2-8
Spindelboring
ø91 mm
Spindelgjennomgang
ø75 mm
Spindeleffekt
15/18,5 kW
Verktøyholder
Type
Servorevolver
Verktøy
12
Min. verktøy til verktøy
0.2 s
Maks. verktøy til verktøy
0.5 s
Maks. verktøyskaftstørrelse
25x25 mm
Maks. verktøyskaftdiameter
ø40 mm
Maks. hastighet, drevne verktøy
5000 rpm
Modell, drevne verktøy
BMT55
Vandring
X-ilgang
30 m/min
Z-ilgang
30 m/min
X-vandring
260+10 mm
Z-vandring
850 mm (1150 mm/ 1550 mm)
Pinolldokk
Ilgang, pinolldokk
10 m/min
Pinollkonus
MT5
Mål og vekt
Mål (LxBxH)
2500x1720x1740 mm
Vekt
6200 kg/ 6800 kg/ 7220 kg

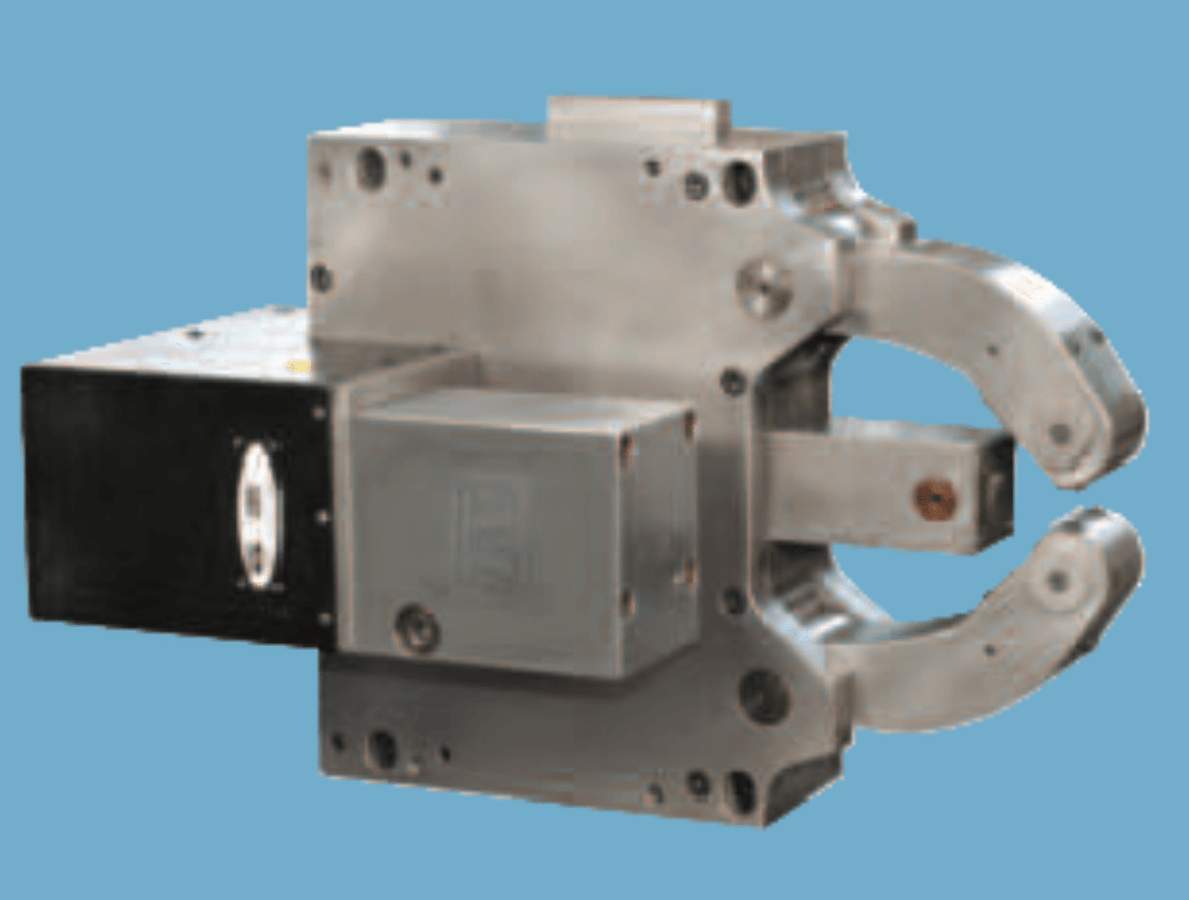

SYIL L4 kjernefunksjoner

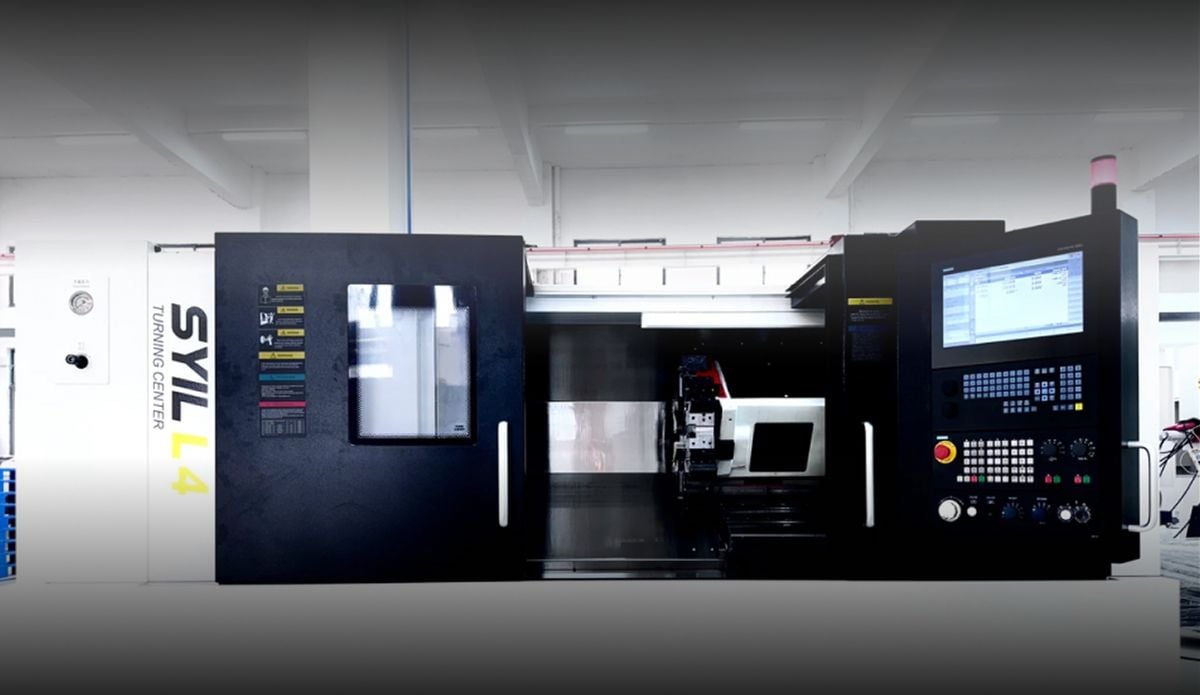

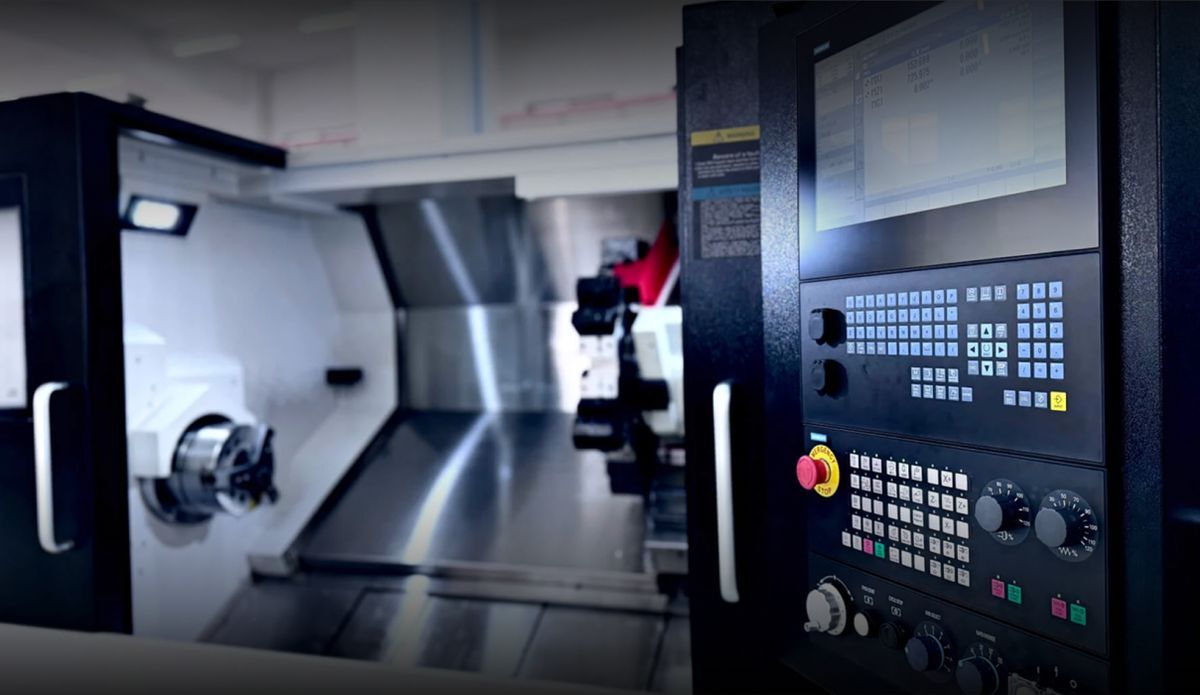

SYIL L4 dreiesenter: høyytelses CNC-bearbeiding av store deler.
.png?width=5760&name=Mask%20group%20(58).png)
.png)

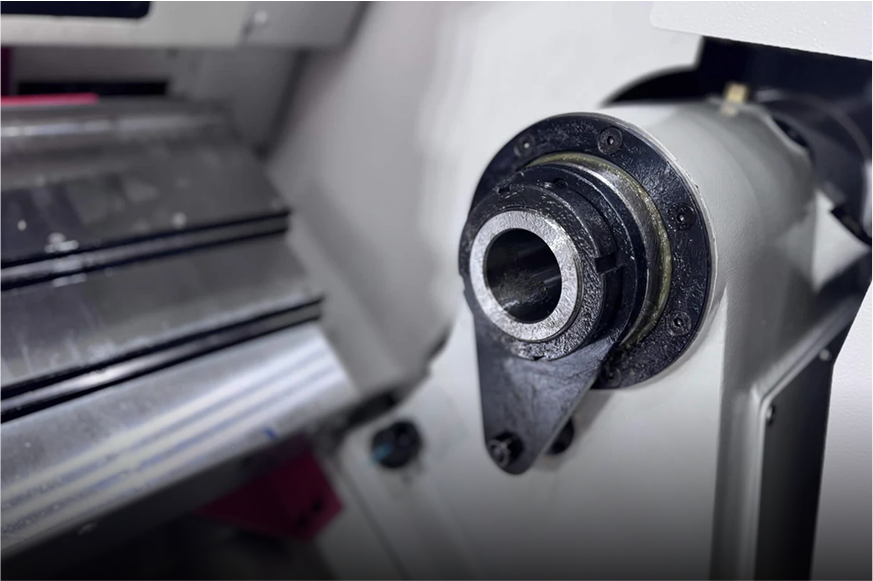

Høyhastighets servospindelenhet
Maksimal spindelhastighet 3500rpm
Tekniske spesifikasjoner
L2
L3
L4
Bearbeidingskapasitet
Chuckstørrelse
200 mm
200 mm
250 mm
Maks. svingdiameter over benk
ø510 mm
ø550 mm
ø630 mm
Maks. svingdiameter over slede
ø260mm
ø290mm (med Y-akse: 200mm)
ø330 mm
Maks. emnelengde
300mm
500mm (med Y-akse: 530mm, med motspindel: 450mm)
800 mm (1100 mm/ 1500mm)
Maks. emnediameter
ø380mm
ø380mm
ø520mm
Spindel
Maks. hastighet
4000rpm
4000rpm
3500 rpm
Spindelnese
A2-6
A2-6
A2-8
Spindelboring
ø66mm
ø63mm
ø91mm
Spindelgjennomgang
ø52mm
ø52mm
ø75mm
Spindeleffekt
11/15kW
11/15kW
15/18,5 kW
Min. C-akse-indeksering
--
0.001°
--
Motspindel
Chuckstørrelse
--
150 mm
--
Nominell / maks. hastighet
--
1750/6000rpm
--
Spindelnese
--
A2-5
--
Spindelboring
--
ø56mm
--
Spindelgjennomgang
--
ø45mm
--
Spindeleffekt
--
11kW
--
Vandring
--
530 mm
--
Ilgang
--
30m/min
--
Verktøyholder
Type
Servorevolver

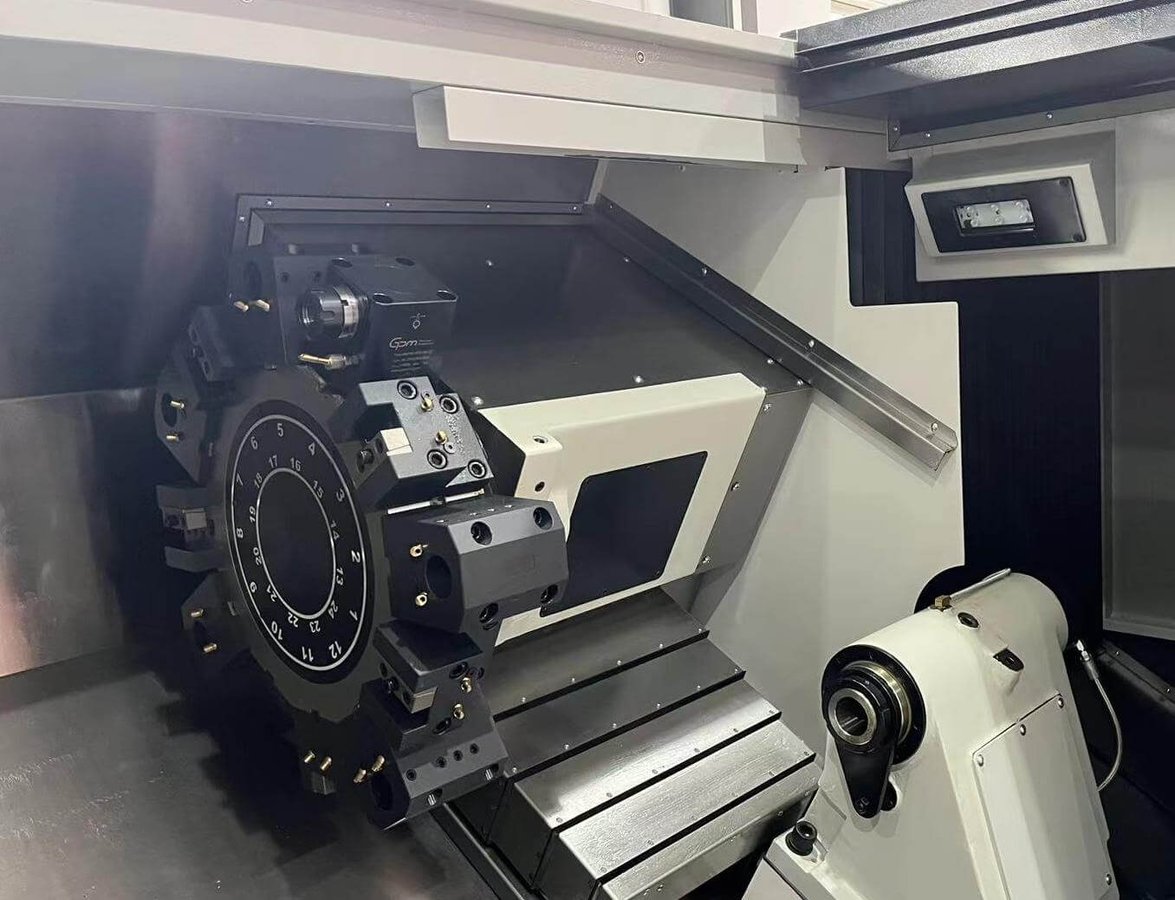

Revolver med drevne verktøy
Servorevolver
Verktøy
8/12
12
12
Verktøyskaftstørrelse
25x25/20x20mm
25x25mm
25x25mm
Verktøyskaftdiameter
ø40/ø32mm
ø40mm
ø40mm
Min. verktøy til verktøy
--
0.2 sekunder
0.2s
Maks. verktøy til verktøy
--
0.5s
0.5s
Maks. hastighet, drevne verktøy
--
5000rpm
5000rpm
Modell, drevne verktøy
--
BMT55
BMT55
Vandring
X-ilgang
30m/min
30m/min
30m/min
Z-ilgang
30m/min
30m/min
30m/min
Y-ilgang
--
15m/min
--
X-vandring
200mm
190+10mm
260+10 mm
Z-vandring
360mm
550mm (med Y-akse: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Pinolldokk
Vandring fra pinolldokk til chuck
--
465mm (med Y-akse: 500mm)
--
Ilgang, pinolldokk
--
30m/min
10m/min
Pinollkonus
--
MT4
MT5
Mål og vekt
Mål (LxBxH)
1775x1600x1690mm
2500x1720x1740mm (med Y-akse: 2680x1750x1850mm, med motspindel: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
