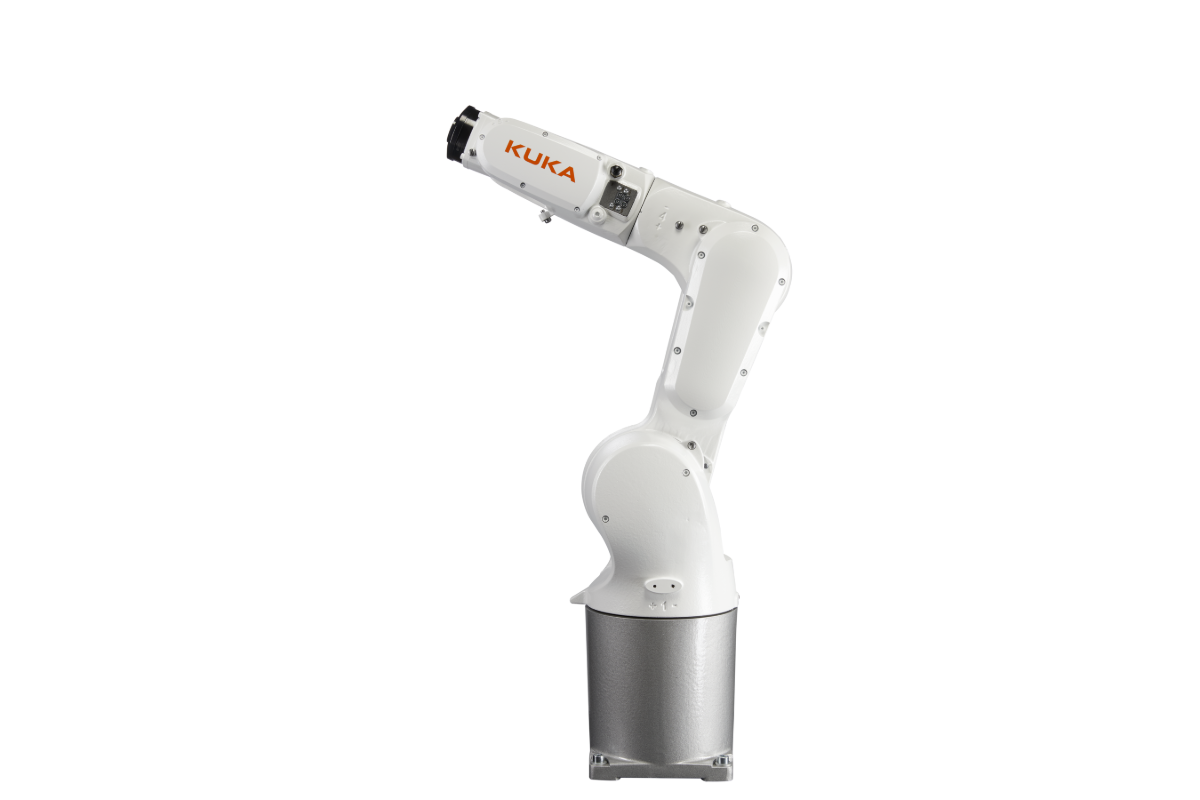

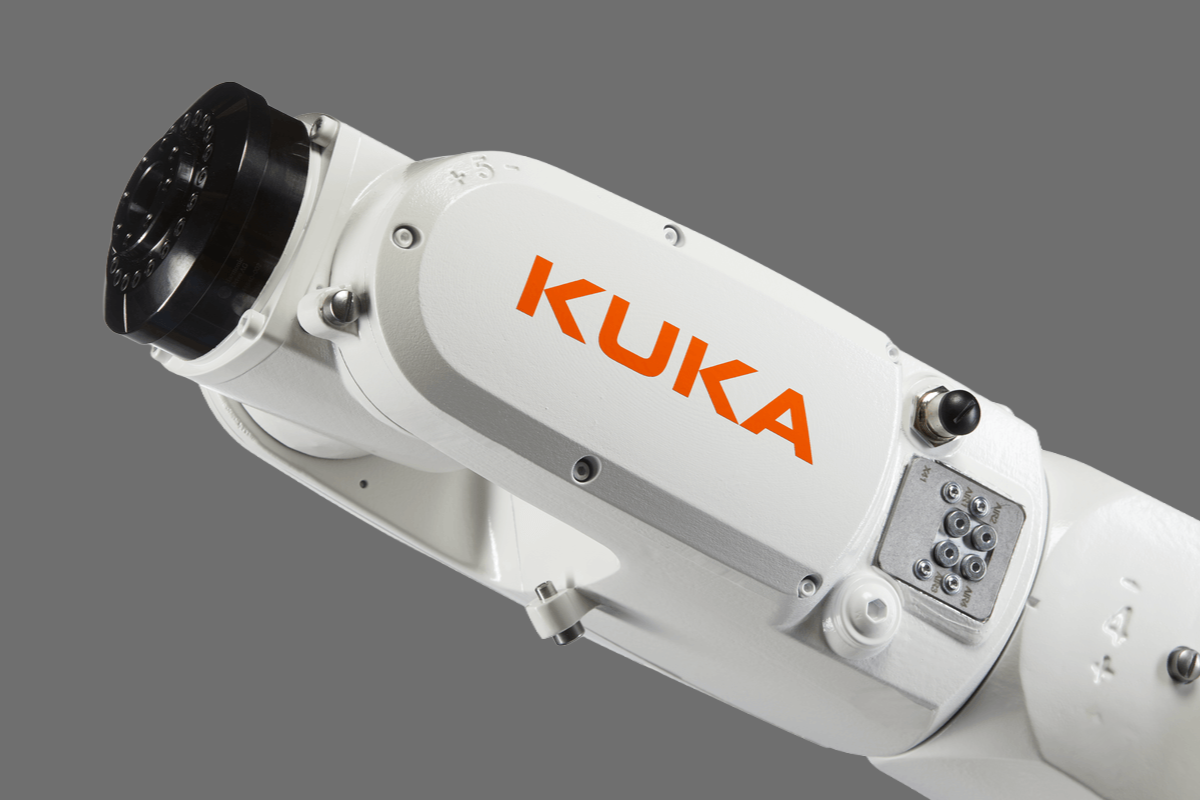

KUKA robotarm
Pålitelig liten industriell 6-akset robot med en maksimal nyttelast på 6,7 kg.
Delvekt
Maks
3 kg
Robotarm
Nyttelast
6.7 kg
Rekkevidde
901 mm
IP-nivå
IP65 | IP67 [arm|håndledd]
Repeterbarhet av stilling (ISO 9283)
± 0.02 mm
Robotverktøy
Parallell pneumatisk gripeanordning
1
Sett med universalfingre
1
Rengjør snute
1
Slag per kjeve
8 mm
Lukkings-/åpningskraft
550/610 N
Andre data
Metode for materialhåndtering
Rutenettmønster
Tilgjengelig plass
600 x 520 x 150 mm
Enhetsstørrelse
850 x 1200 x 2000 mm
Verktøyskaftdiameter
ø40/ø32 mm

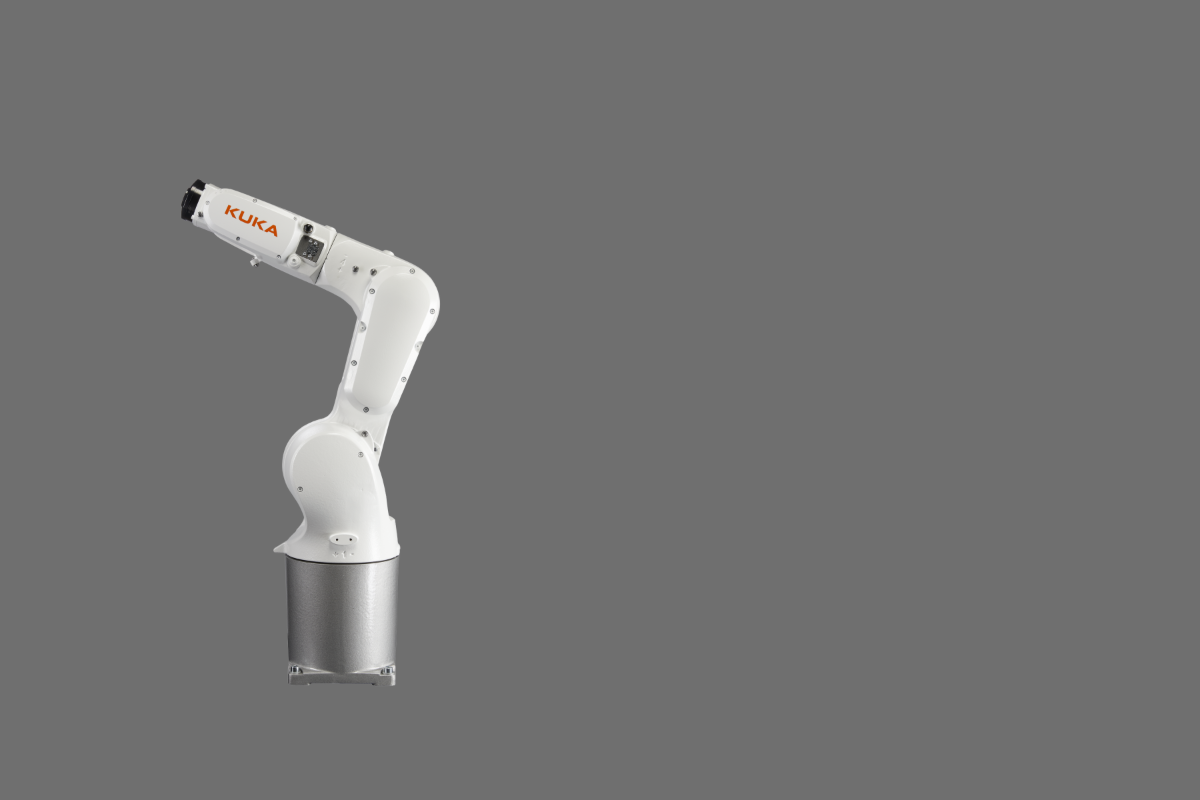

SYIL R1 – Drevet av KUKA og Siemens
Oppdag neste nivå av produktivitet
Opplev fordelene med forenklet automatisering med SYIL R1 maskinbetjeningssystem. En komplett automatiseringsløsning som er rask å installere og enkel å betjene fra SINUMERIK 828D. R1 fjerner manuelle og repetitive oppgaver fra CNC-driften ved å automatisere laste- og losseprosessen.
SYIL R1 maskinbetjeningssystem er bygget med KUKAs pålitelige 6-aksede robot og er den perfekte løsningen for oppgaver med stor variasjon og lave volumer.
Nå kan du bruke tiden din på å utvide virksomheten din i stedet for å utføre repetitive oppgaver!
SYIL R1 bruker en KUKA-robotarm. SYIL er en offisiell partner av KUKA.
SYIL R1 – Hva inneholder denne ferdigpakkede løsningen?
R1-cellen er designet for å automatisere repetitive oppgaver knyttet til maskinbetjening, for eksempel lasting og lossing av deler i CNC-maskiner. Roboten henter deler autonomt fra det flate bordet, laster dem inn i maskinen, fjerner den ferdige delen og plasserer den på det flate bordet igjen, eller på en hvilken som helst annen utmatingsmekanisme.
R1-pakken inkluderer:
- Kompakt ramme med flat bord for håndtering av materialer
- KUKA robotarm
- robotverktøy
- robotverktøy
- Cellen er klar for plug-and-play-integrasjon med alle SYIL Siemens-maskiner.
- automatisk dør (hvis R1 kjøpes sammen med en SYIL-maskin)

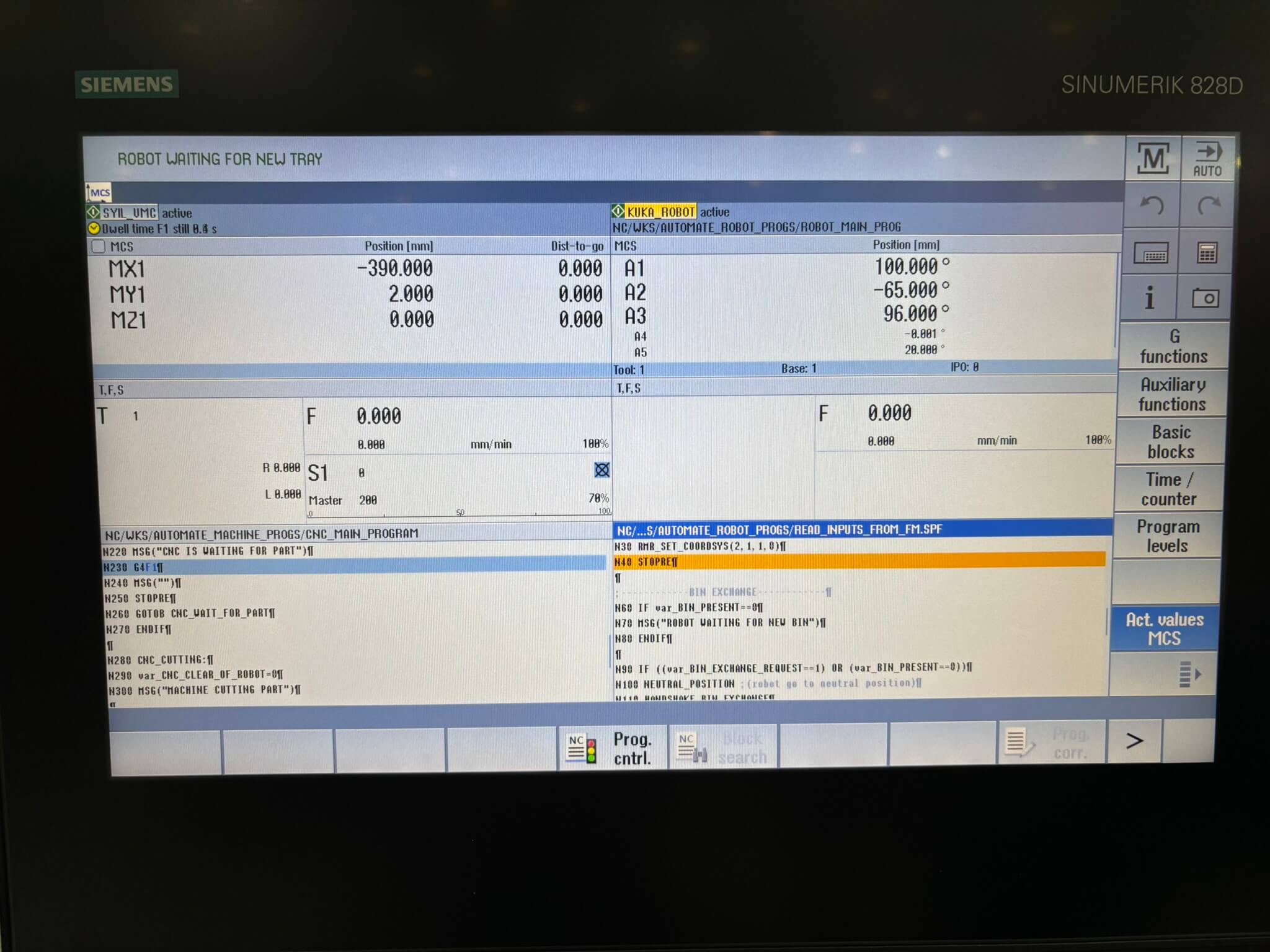

Siemens SINUMERIK
En integrert automatiseringsløsning for jobbutikker, som gir sømløs kontroll av både CNC-maskiner og KUKA-roboter fra ett enkelt grensesnitt.

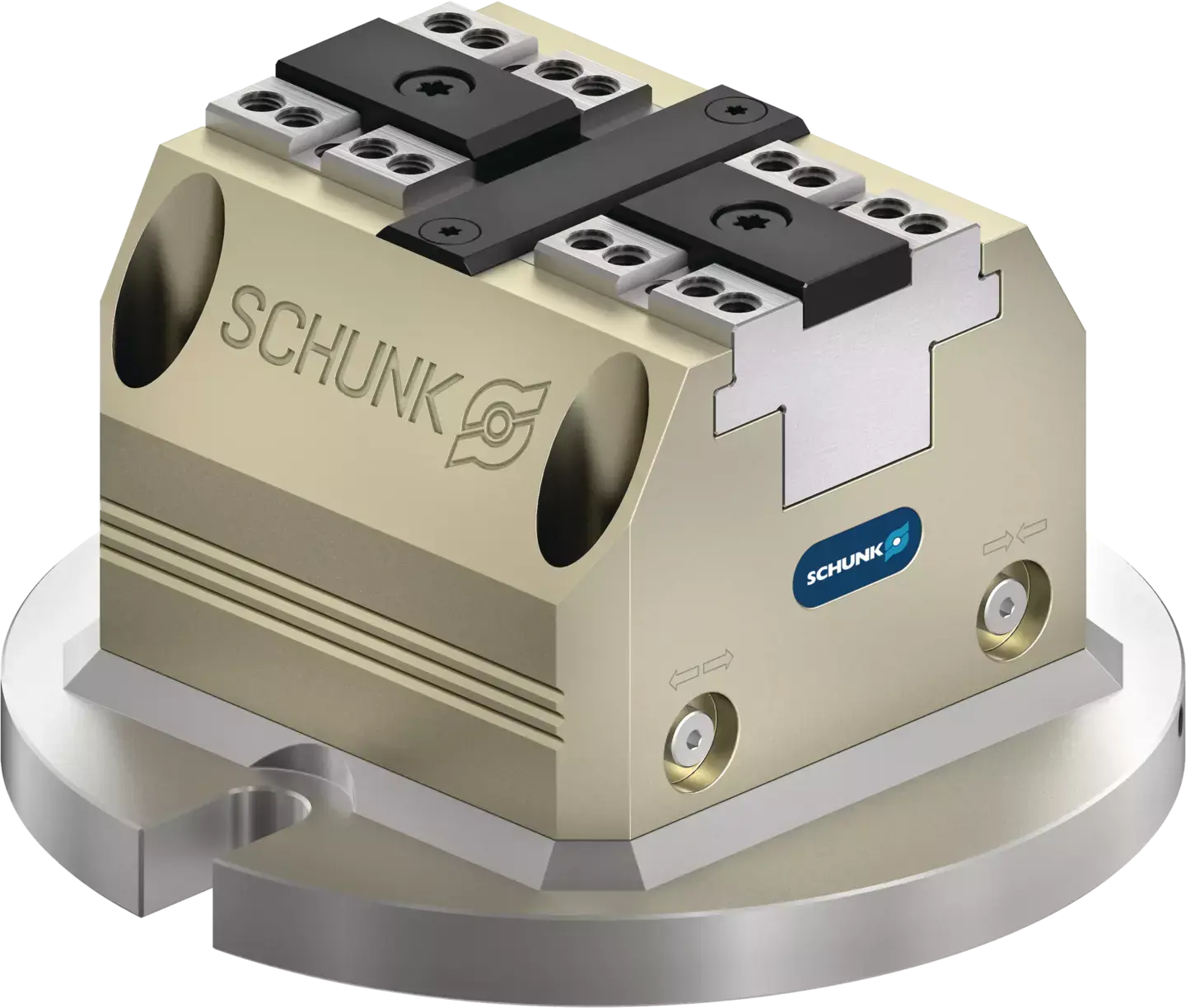

SCHUNK
Pneumatisk klemkraftblokk.

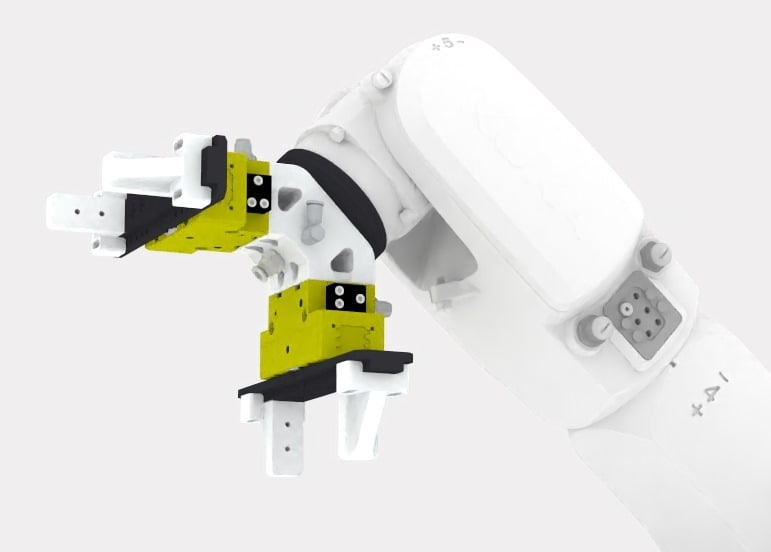

Dobbel gripe
Brukes hvis den ferdige delen har en annen form enn råmaterialet.

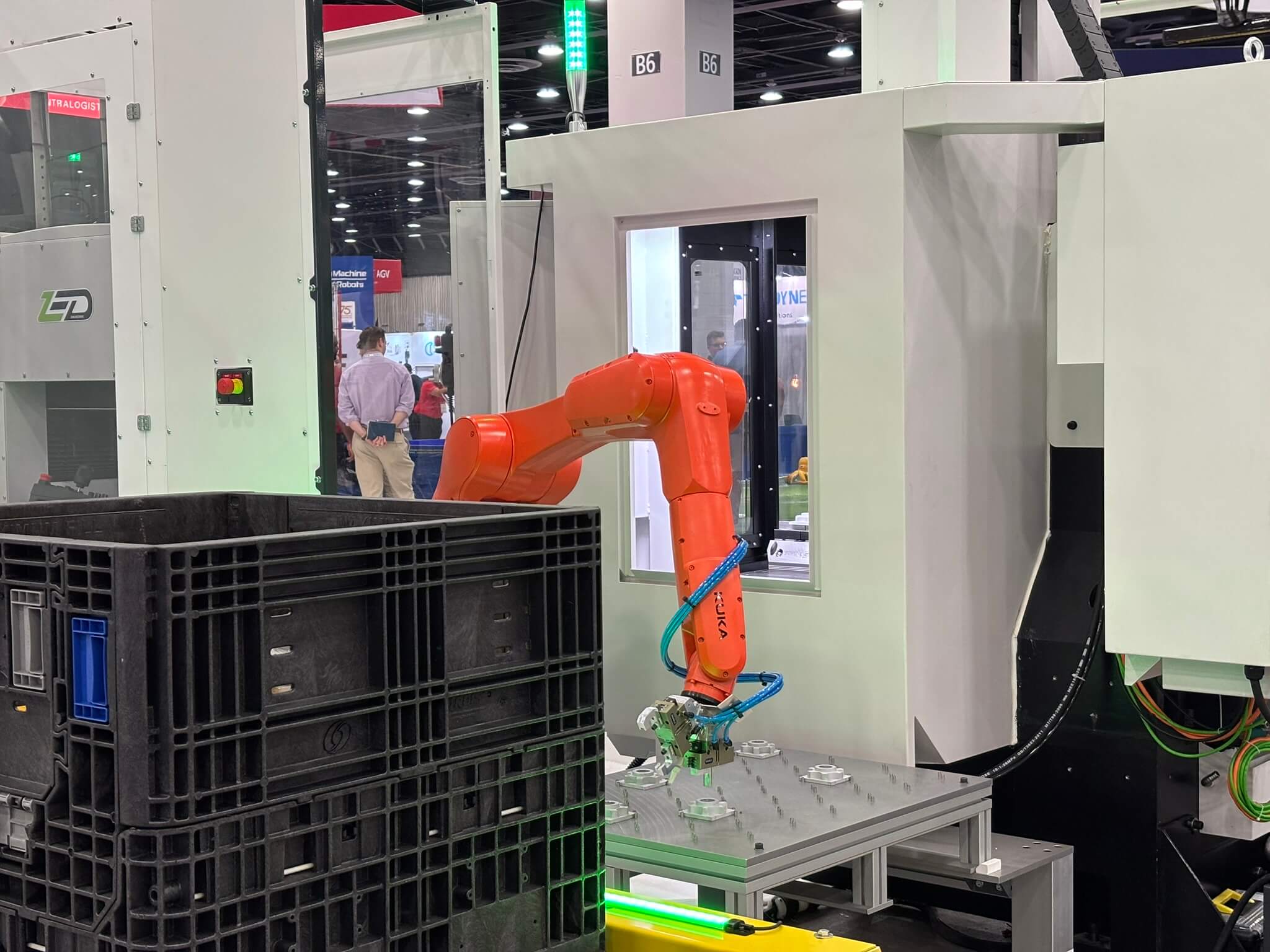

Automatisk dør
Spesialkonstruert automatisk dør montert på sidedøren til SYIL-maskinen din.

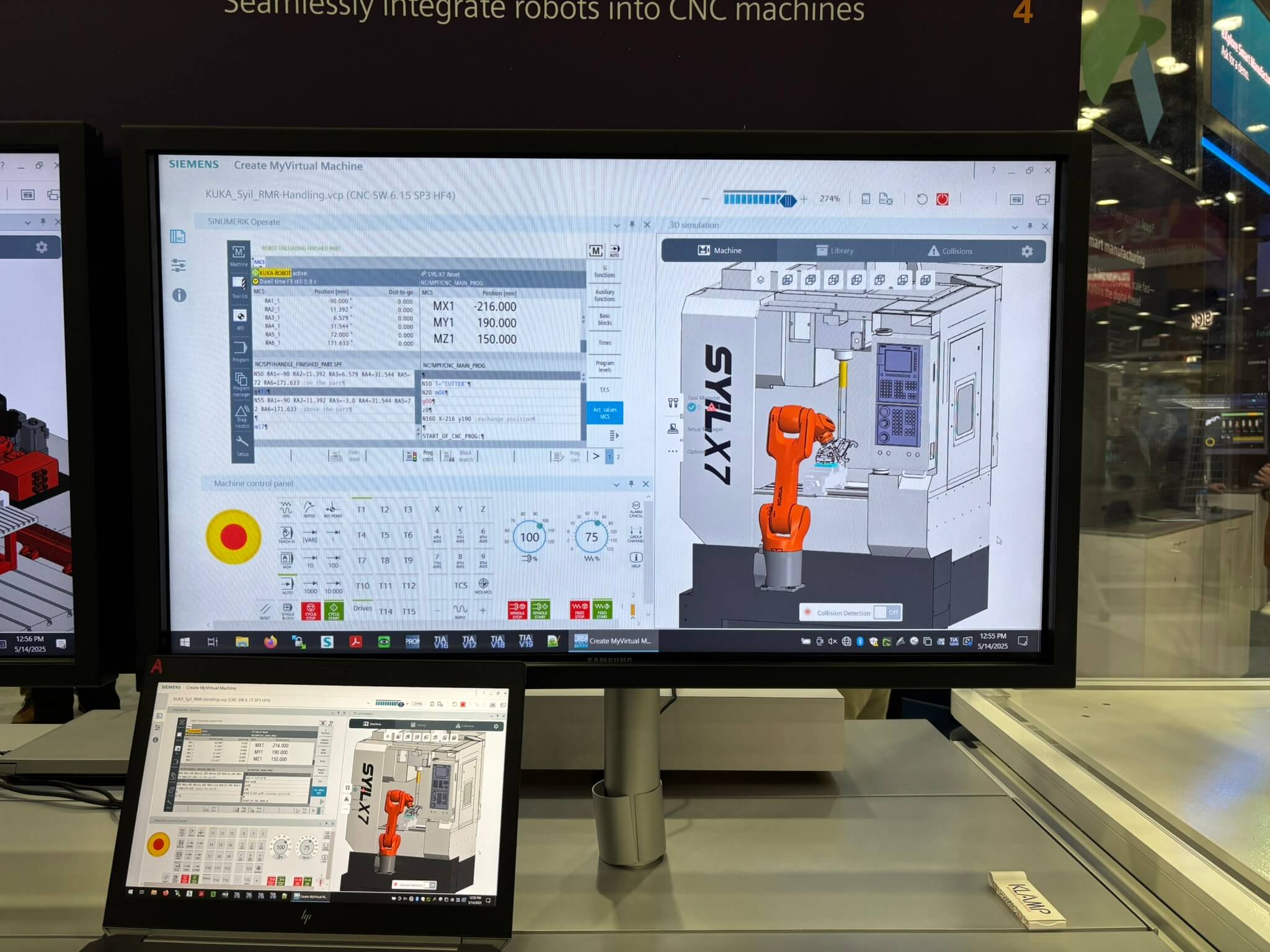

Digital tvilling
Utvid R1 med en digital tvilling for å simulere og program maskinering og vedlikehold uten å måtte ha fysisk tilgang til maskinen.
Tekniske spesifikasjoner
R1
Emnevekt
Maks. vekt [kg]
3
Robotarm
Nyttelast [kg]
6.7
Rekkevidde [mm]
901
IP-klasse
IP65|IP67
Posisjonsrepeterbarhet (ISO 9283) [mm]
± 0.02
Robotverktøy
Pneumatisk parallellgriper
1
Sett med universalfingre
1
Rengjøringsdyse
1
Slaglengde per kjeve [mm]
8
Lukkekraft [N]
550
Åpningskraft [N]
610
Øvrige data
Emnehåndtering
Rutemønster
Tilgjengelig plass [mm]
600 x 520 x 150
Enhetsstørrelse [mm]
850 x 1200 x 2000
Elektrisk tilkobling
200-240 VAC - 16 Amp
Trykkluftbehov [psi]
90-120
