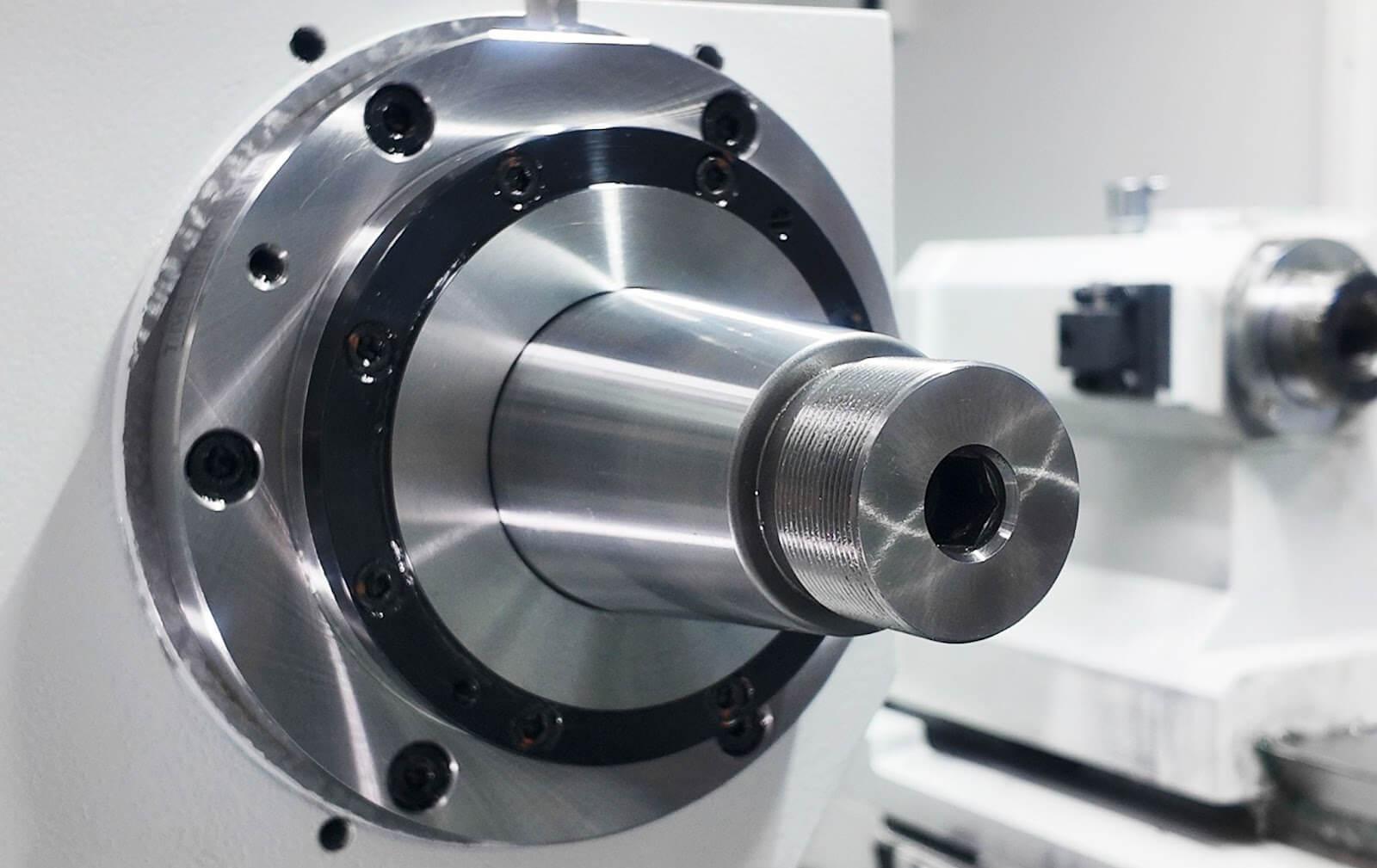

Spindel - slipeskivedriver
Spindelen er utstyrt med høypresisjonslagre for å garantere nøyaktigheten.
.jpg)
Arbeidskapasitet
Svingdiameter (mm)
350
Maks. Slipediameter (mm)
330
Maks. Slipelengde (mm)
600
Avstand mellom sentrene (mm)
650
Maks. Vekt på arbeidsstykket mellom sentrene (kg)
60 (uten senterstøttestøtte)
.jpg)
Slipeskivehode
Mål på slipeskiven (ytre x tykkelse x indre) mm
610 x (25–100) x 203,2
Spindelmotoreffekt (Kw)
11
Slipeskivens hastighet (m/s)
60 (valgfritt 100)
Størrelse på spindelakse (mm)
67
Type spindellager
Lagertype (valgfri rem-type)

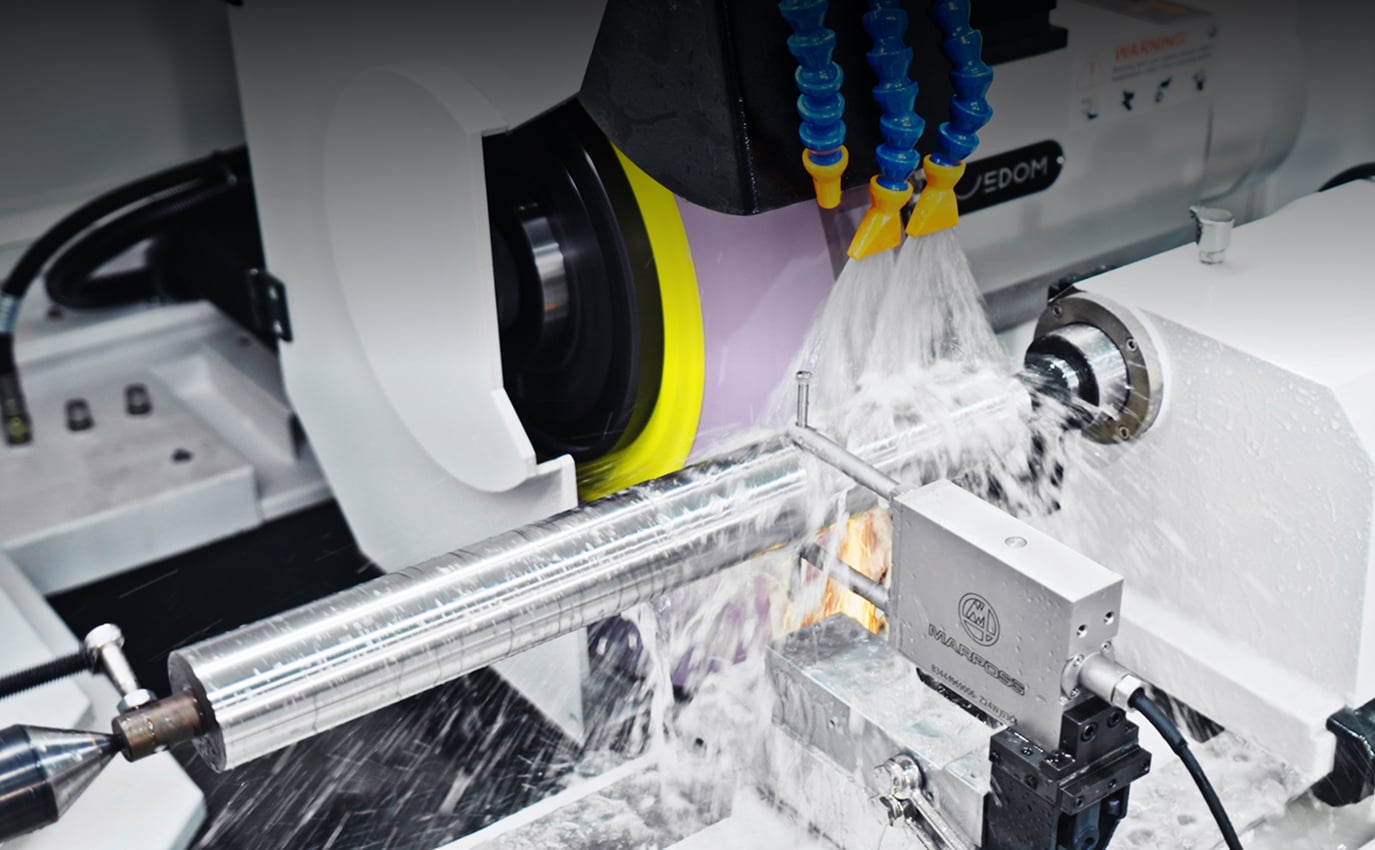

-2.jpg)

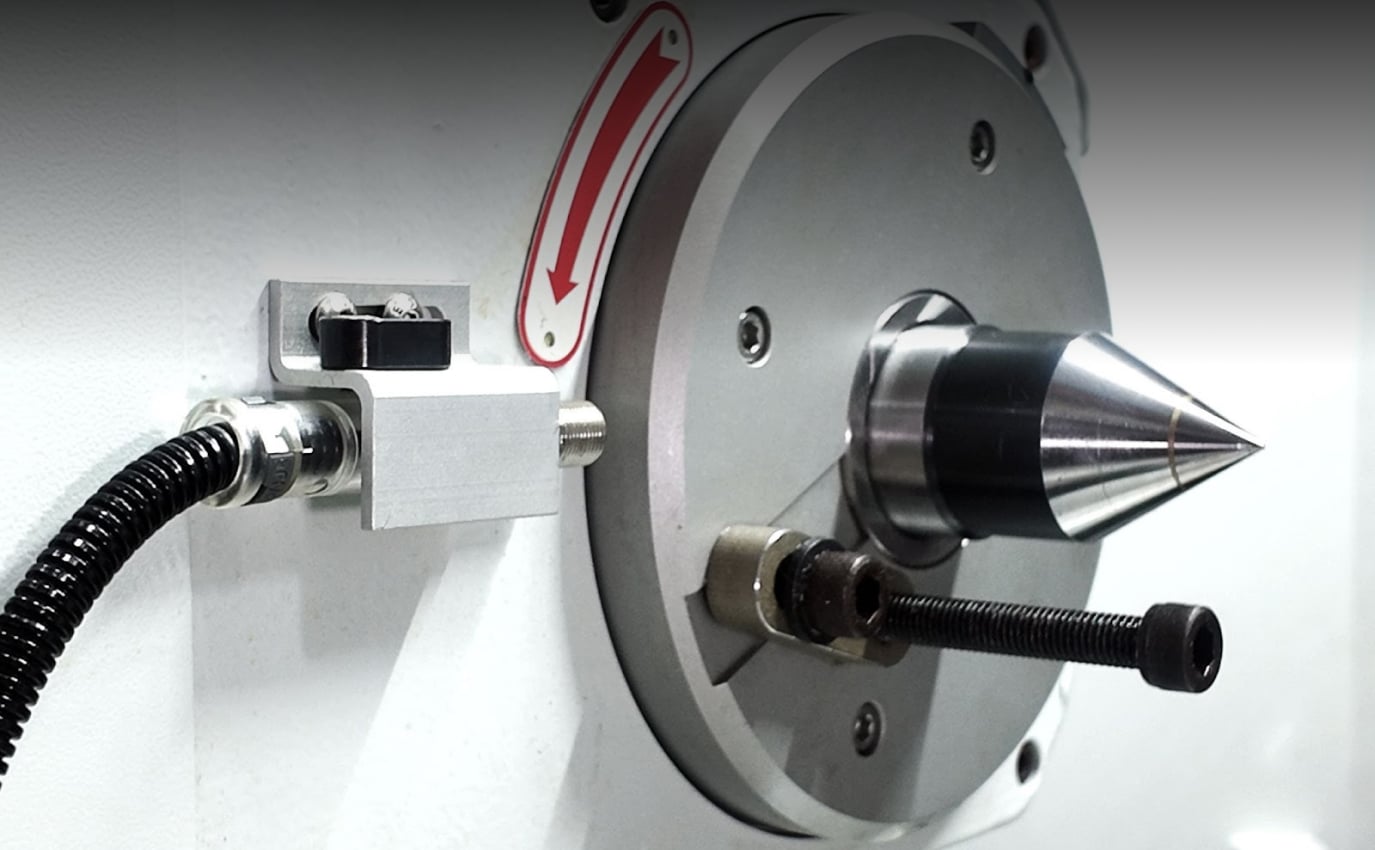

Arbeidshodet
Type
Fast senter/Live senter
Senterkonus
MT5
Spindelhastighet (o/min)
10~1000
Motoreffekt (kW)
2

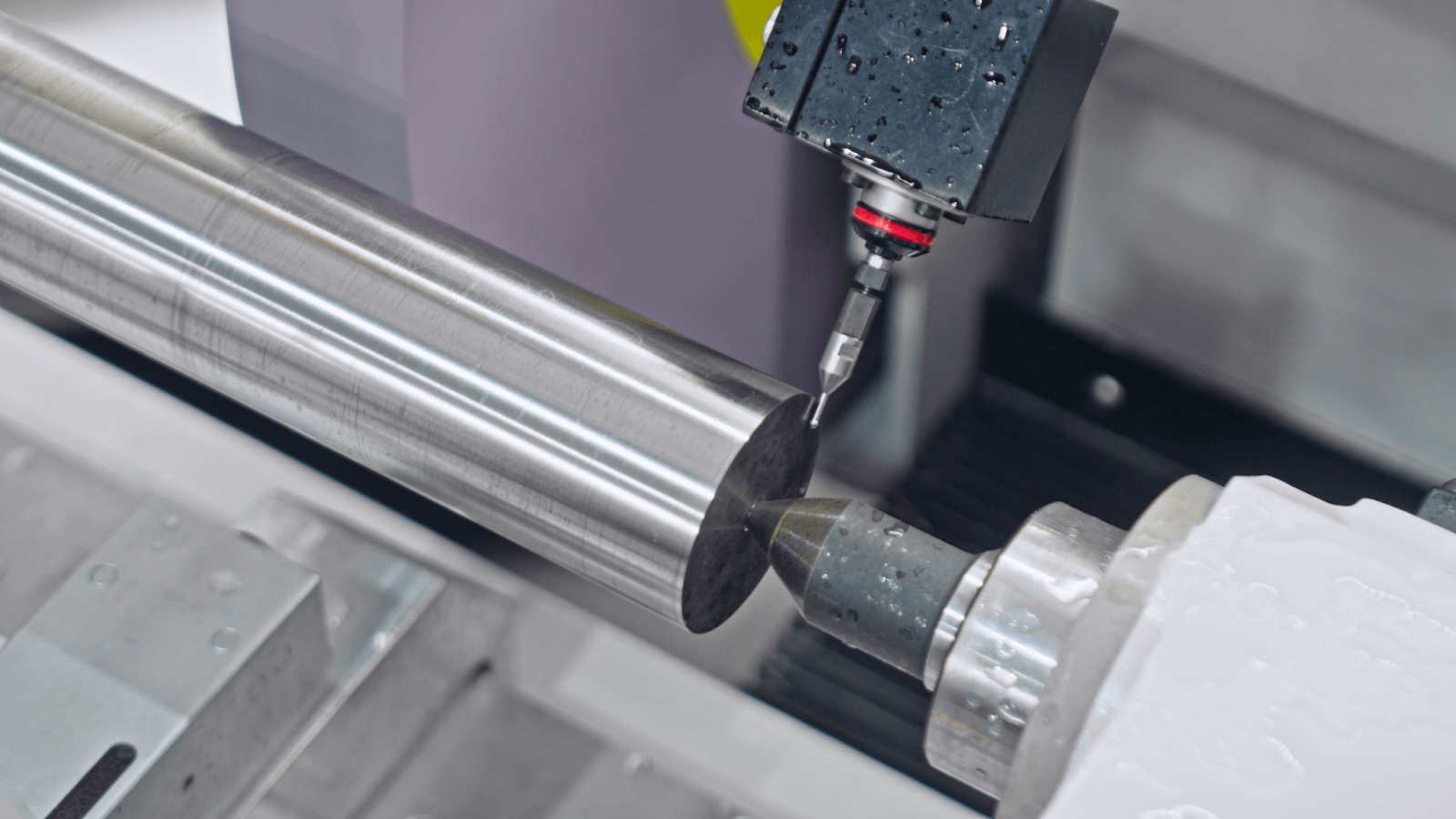

%20(1).png)
Bakstokk
Senterkonus
MT4
Diameter på hylse (mm)
58
Spindelbevegelse (mm)
35
X-akse slipeskiveslede
Bordbevegelse (mm)
400
Hurtigmatingshastighet (m/min)
16
Min.mating/hver skala (mm)
0.001/0.01/0.10
Matemodus for slipeskive
Dykk / Vinkel
Servomotor på X-aksen (kW)
2.2
Glidebane for slipeskive
En styreskinne med V-flat struktur
-2.jpg)
Slipeskive på Z-aksen
Bordbevegelse (mm)
700
Hurtigmatingshastighet (m/min)
16
Min. mating/hver skala (mm)
0.001/0.01/0.10
Servomotor for Z-aksen (kW)
2.2
Bordskinne
En styreskinne med V-Flat-struktur
Benkens rotasjonsvinkel (grader med urviseren/mot urviseren)
4 og 9
Universell
Pumpe for smøreolje til slipeskivehode (kW)
0.18
Pumpe for slipevæske (kW)
0.18
Føringsoljepumpe (W)
25
Kapasitet oljetank for slipeskivehode (L)
30
Kapasitet på slipevæsketank (L)
120
Styring av oljetankens kapasitet (L)
8 (fulltidssmøring)
Netto vekt (kg)
5200
Dimensjoner (mm)
3015 x 2200 x 1867

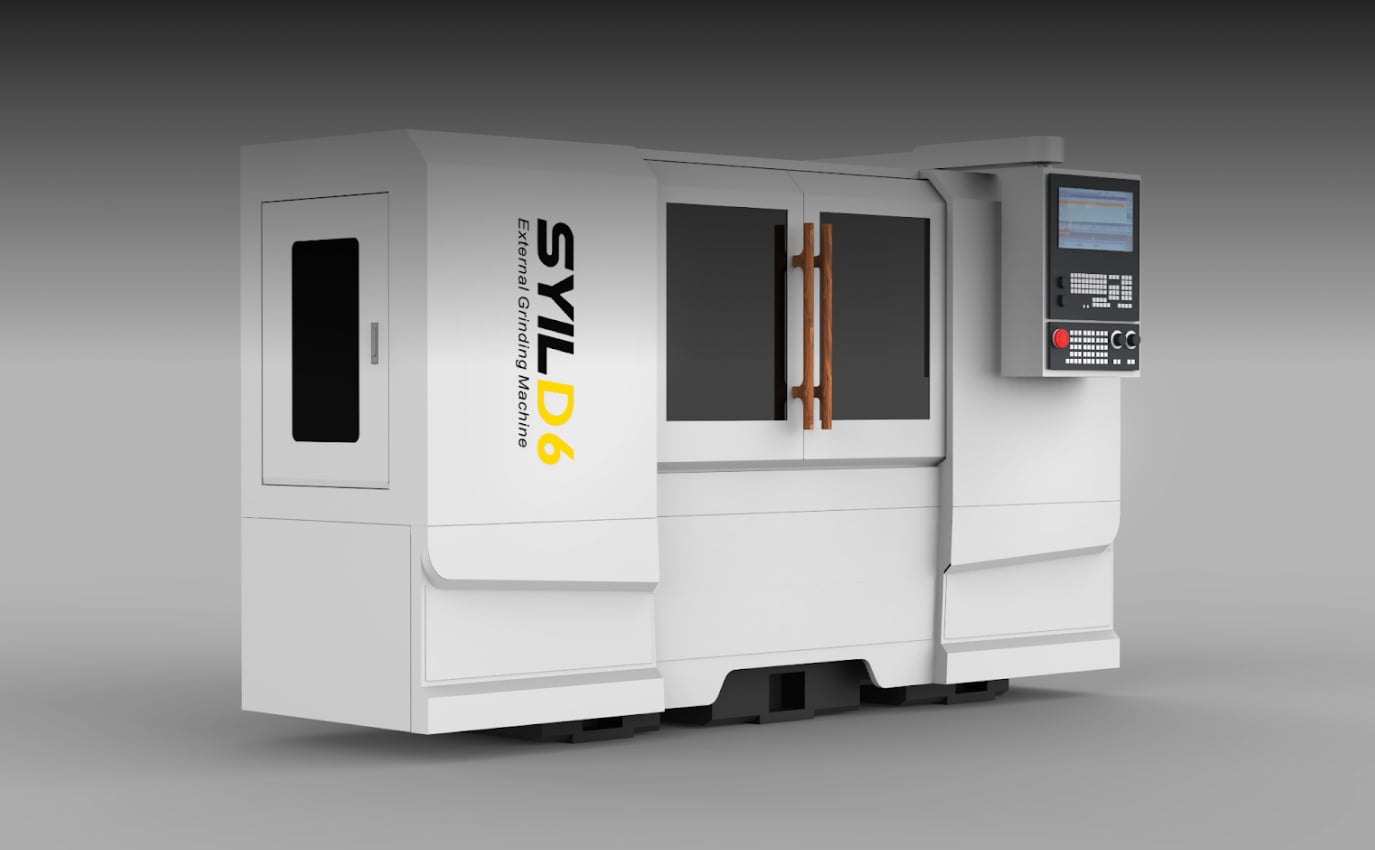

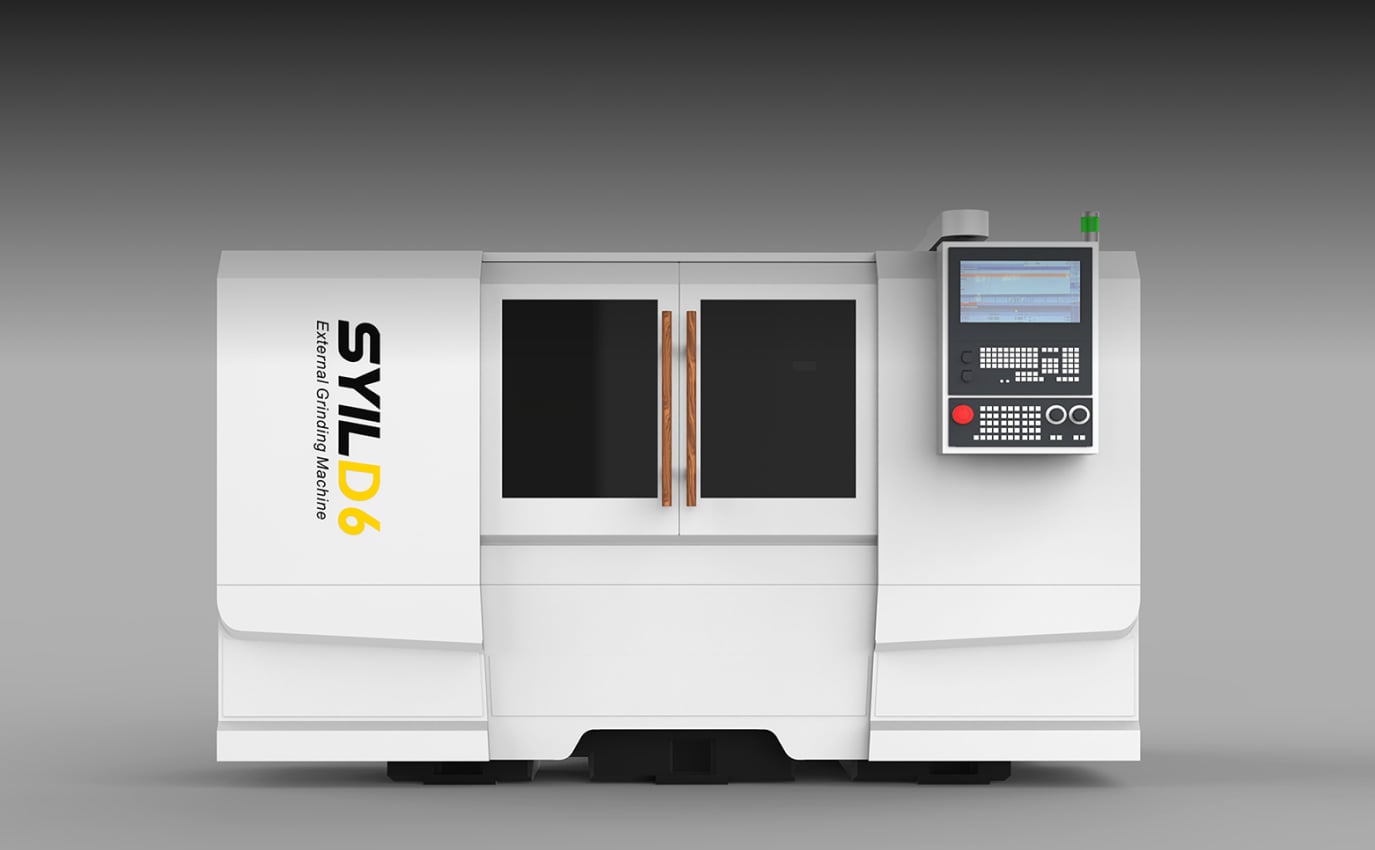

Den mest prisgunstige CNC-slipemaskinen i sin klasse
D6 er en maskinplattform som er utviklet for utvendig sylindrisk sliping av presisjonsaksler. Denne serien tilbyr utmerket fleksibilitet og ytelse, og er ideell for mindre komponenter som stempler, aksler og kirurgisk utstyr.
Den er det ideelle valget for både fleksibel engangsproduksjon i små verksteder og effektiv høyvolumproduksjon i store bedrifter. D6 universalsylindrisk rundslipemaskin er kompakt i design, allsidig i bruk og intuitiv å betjene, og den leverer enestående presisjon og maksimal produktivitet.

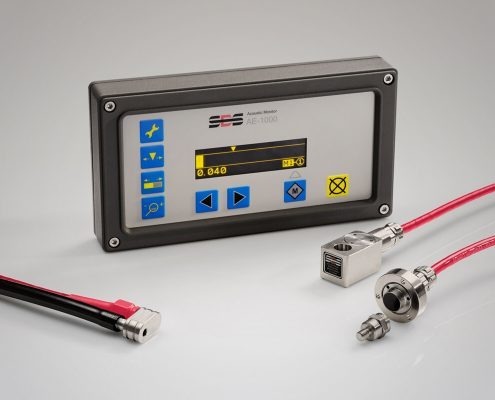

.png)

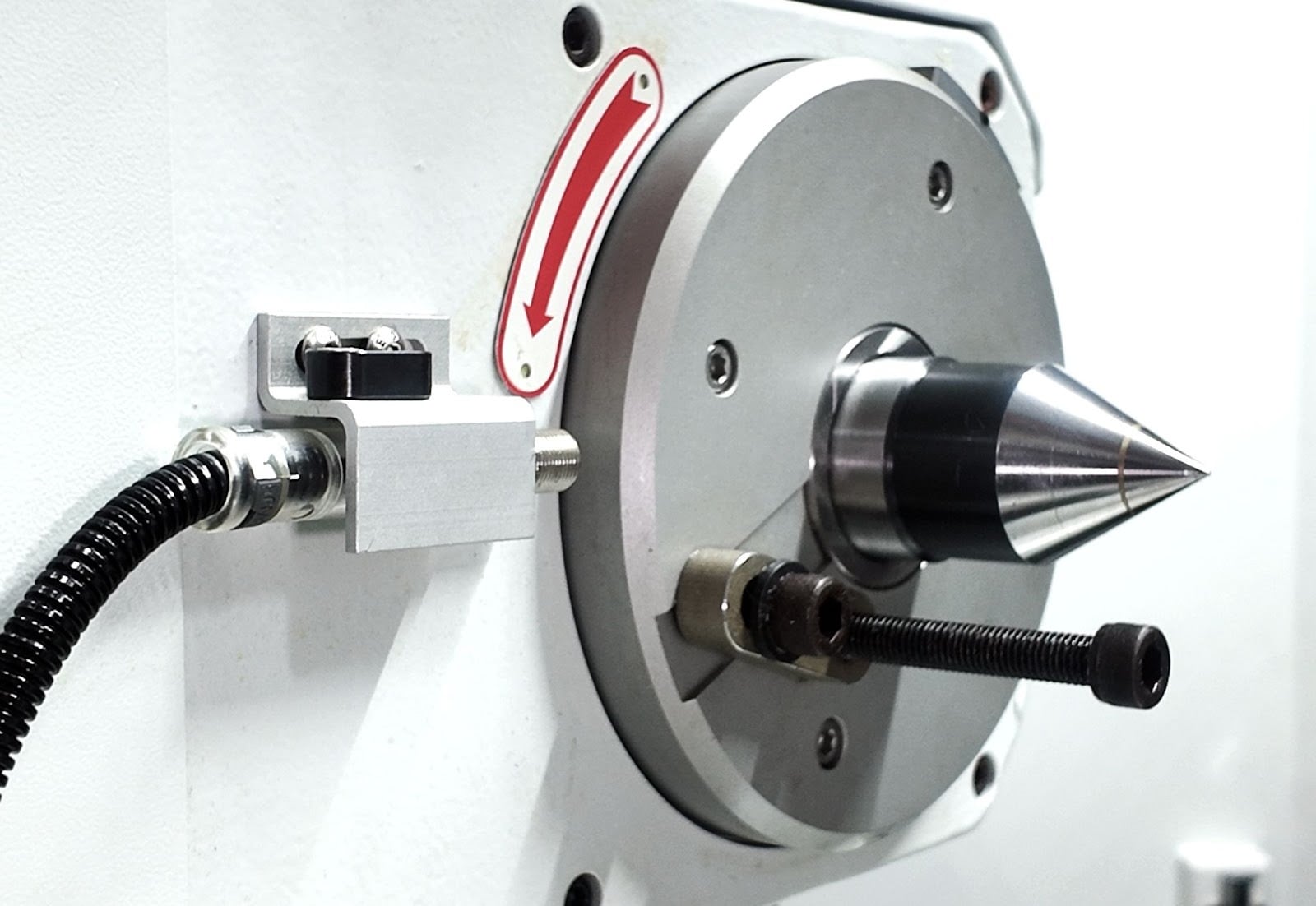

Arbeidshodet - Produktets drivenhet
Arbeidshodet kan brukes både til sliping med roterende spindel og til tosenter-innspenningssliping.
.png)

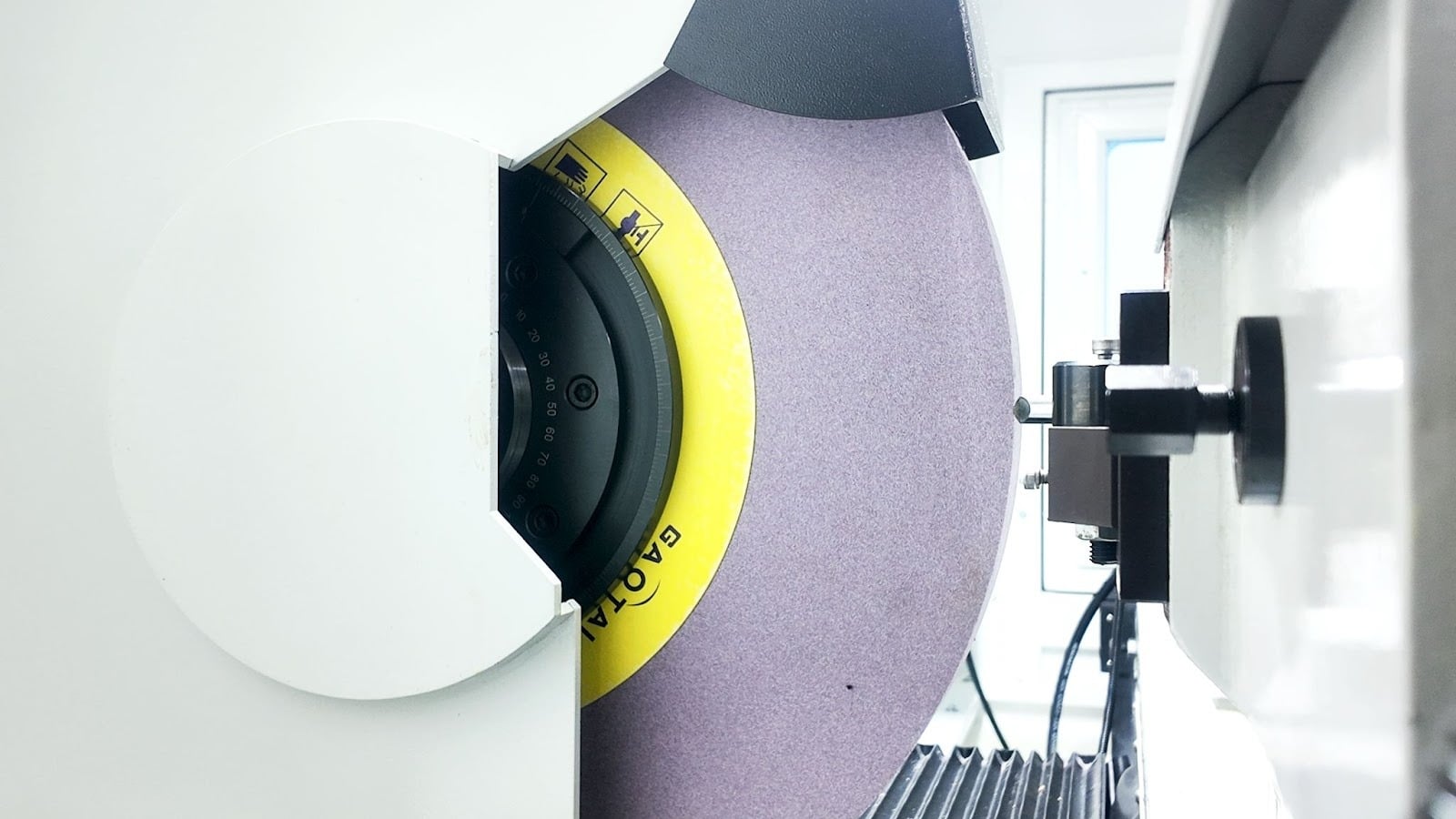

Slipeskivehode - Monteringsenhet for slipeskive
Den har et dynamisk og statisk trykksystem. Dette systemet sørger for en kontinuerlig oljefilm rundt spindelen og lagrene når slipeskiven roterer, noe som forlenger slipeskivespindelens levetid betydelig.
Bakdokke - Spennanordning på høyre side
Bakdokken har en stor hylse som glir jevnt i huset. Nøyaktige finjusteringer er mulig med minimal innsats. Nøyaktige sylindrisitetsjusteringer kan oppnås innenfor det spesifiserte området ved fin justering av sylindrisitet under tosenter fastspenningssliping.

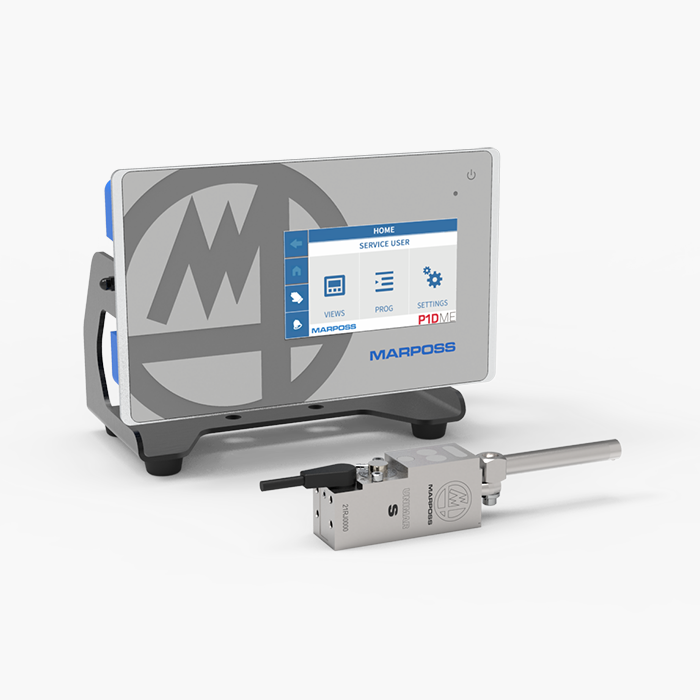

.png?width=1200&height=900&name=Mask%20group%20(6).png)

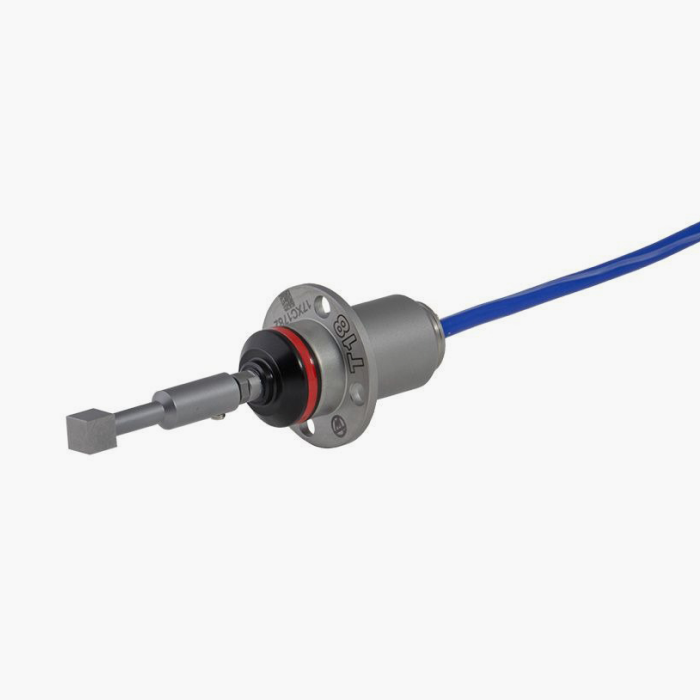

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Tekniske spesifikasjoner
D6
D7
D10
Arbeidskapasitet
Svingdiameter (mm)
350
350
350
Maks. Slipediameter (mm)
330
330
330
Maks. Slipelengde (mm)
600
750
1000
Avstand mellom sentrene (mm)
650
800
1050
Maks. Vekt på arbeidsstykket mellom sentrene (kg)
60 (uten senterløype)
80 (uten midtstøtte)
120 (uten midtstøtte)
Slipeskivehode
Dimensjoner på slipeskiven (ytre x tykkelse x indre) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Spindelmotoreffekt (Kw)
11
11
11
Slipeskivens hastighet (m/s)
60 (valgfritt 100)
61 (valgfritt 100)
62 (valgfritt 100)
Størrelse på spindelakse (mm)
67
67
67
Type spindellager
Lagertype (valgfri reimtype)
Lagertype (valgfri reimtype)
Lagertype (valgfri reimtype)
Arbeidshodet
Type
Fast senter/Live senter
Fast senter/Live senter
Fast senter/Live senter
Midtre avsmalning
MT5
MT5
MT5
Spindelhastighet (o/min)
10~1000
10~1000
10~1000
Motoreffekt (kW)
2
2
2.5
Bakstokk
Midtre avsmalning
MT4
MT4
MT4
Diameter på hylse (mm)
58
58
58
Spindelbevegelse (mm)
35
35
35
X-akse slipeskiveslede
Bordbevegelse (mm)
400
400
400
Hastighet for hurtigmating (m/min)
16
16
16
Min. mating/hver skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Matemodus for slipeskive
Stup / vinkelformet
Stup / vinkelformet
Stup / vinkelformet
Servomotor for X-akse (kW)
2.2
2.2
2.2
Slipeskive glidebryter
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
Slipeskive på Z-aksen
Bordbevegelse (mm)
700
850
1300
Hastighet for hurtigmating (m/min)
16
16
16
Min. mating/hver skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor for Z-aksen (kW)
2.2
2.2
2.2
Tabellbilde
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
Benkens rotasjonsvinkel (grader med urviseren/mot urviseren)
4 og 9
4 og 9
4 og 9
Universell
Smøreoljepumpe for slipeskivehode (kW)
0.18
0.18
0.18
Pumpe for slipevæske (kW)
0.18
0.18
0.18
Føringsoljepumpe (W)
25
25
25
Kapasitet oljetank for slipeskivehode (L)
30
30
30
Kapasitet på slipevæsketank (L)
120
120
120
Styring av oljetankens kapasitet (L)
8 (Heltidssmøring)
8 (Heltidssmøring)
8 (Heltidssmøring)
Nettovekt (kg)
5200
5500
6200
Dimensjoner (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
