Hvorfor er optisk måling den beste metoden for å måle CNC-maskinen din?

Det globale markedet for CNC-maskiner hadde i 2021 en verdi på nesten 76 milliarder amerikanske dollar i 2021. Analytikere spår at denne bransjen vil fortsette å vokse raskt.

Målesystemer for CNC-bearbeidingsmaskiner kan forbedre tilpasningen og målingen av arbeidsstykker. En optisk probe kan også hjelpe deg med å overvåke slitasje på verktøy.

Med optiske målesystemer kan du øke kvaliteten og produktiviteten. Du kan redusere avfall og senke kostnadene.

Les mer om hvordan optiske målinger fungerer og hvilke fordeler CNC-målesystemer kan gi din bedrift.

Hva er et CNC-optisk målesystem?

Et optisk målesystem for CNC er en type målesystem. De viktigste typene målesystemer for CNC-maskiner er:

• Radio
• Visuelt
• Kabel
• Manuell

Sensorsystemer samler inn data om posisjonen til komponenter eller råvarer. Med denne informasjonen kan du oppdatere maskininnstillingene, forskyvninger og posisjonsdata i CNC-styringsprogramvaren eller CAM-modellen.

Optiske målinger

Optiske sensorsystemer bruker infrarød teknologi. Infrarødt lys sender informasjon mellom sensoren og kontrolleren eller grensesnittet.

Optiske systemer krever uhindret sikt mellom sensoren og mottakeren. Disse systemene er best egnet for små til mellomstore maskiner uten komplisert utstyr.

Hvordan fungerer et optisk sensorsystem?

Sensorsystemer som installeres på maskiner, kalles også koblingsbare sensorsystemer eller koblingsbare sensorsystemer. Disse systemene fungerer ved å berøre arbeidsstykket eller verktøyet for å samle inn data.

Verktøyveksleren kan installere den optiske sensoren automatisk. Du kan også sette inn sonden manuelt.

Sensoren sender et signal ved hjelp av infrarød teknologi til styresystemet. Maskinens styresystem registrerer posisjonen til X-, Y- og Z-aksene.

Deretter går målesensoren til neste posisjon og gjentar prosessen. Det minste antall punkter som er nødvendig for å måle forskjellige typer egenskaper, avhenger av frihetsgraden til disse egenskapene.

En sirkel trenger for eksempel minst tre punkter. Et fly trenger tre punkter og en veske trenger fire punkter.

Anvendelser for optiske sonder

Berøringssensorer er egnet for ulike bruksområder i produksjonsprosesser. De kan forbedre posisjoneringen av arbeidsstykker, måling av arbeidsstykker og måling av verktøy.

Posisjonering av arbeidsstykker

For presisjonsbearbeiding er det avgjørende at aksene på arbeidsstykket er parallelle. Optiske sensorer gjør denne prosessen raskere og mer nøyaktig. Målesensorer registrerer avvik, slik at CNC-maskinen kan korrigere dem.

Måling av arbeidsstykker

CNC-målesystemer støtter programstyrte målinger. Disse posisjonsverdiene kan angi dimensjonsnøyaktigheten til arbeidsstykker. De kan også vise slitasje på skjæreverktøy og andre trender på maskinen.

Verktøymålinger

Optiske målinger gjør det mulig å måle verktøy på maskiner. Disse dataene er viktige for å overvåke verktøyslitasje. Dette hjelper deg med å opprettholde en bedre maskinell nøyaktighet.

Hva er fordelene med et optisk sensorsystem?

Et optisk sensorsystem gir mange fordeler for driften av virksomheten din. Du kan øke kvaliteten og produktiviteten samtidig som du reduserer kostnadene, antall omarbeidinger og mengden avfall.

Kvalitetsforbedring

Med optiske målinger på maskiner kan du kontrollere egenskaper som krever strenge toleranser under produksjonsprosessen. Operatører kan løse problemer umiddelbart eller la maskinen automatisk justere delene innenfor toleranseområdet.

Øke produktiviteten

Måle- og reguleringssystemer for CNC-bearbeidingsmaskiner hjelper deg med å øke produksjonen med maskinene dine. Manuell innstilling og kontroll av deler tar mye tid. Dette fører til maskinstans.

Ved å automatisere manuelle innstillings- og måleprosesser kan du redusere produksjonstiden. Med et CNC-målesystem kan du utføre kvalitetskontrollen direkte på maskinen. Du trenger ikke å demontere delene og ta dem med til et laboratorium for måling.

Du kan bearbeide flere deler på kortere tid.

Reduser avfall og forhindre skader på verktøy.

Små feil ved innstilling av verktøy kan forstyrre bearbeidingsprosessen. Det kan hende du må kassere bearbeidede deler. Selv små feil kan skade CNC-maskinen eller skjæreverktøyet.

Optisk skanning på maskinen sikrer at arbeidsstykket og skjæreverktøyet er i nøyaktig riktig posisjon. Målesensorer registrerer problemer med innstillingen av skjæreverktøyet eller slitasjemønstre på skjæreverktøyet under prosessen. Ved å oppdage problemer på et tidlig stadium kan du unngå kostbare reparasjoner og materialspill.

Kostnadsbesparelser

CNC-målinger hjelper deg med å spare kostnader på flere måter. Du sparer råvarer ved å redusere svinn. Du reduserer behovet for kostbare nødreparasjoner på maskiner ved å oppdage problemer før de blir mer alvorlige.

Med et CNC-målesystem trenger du færre operatører med spesialkompetanse for hver maskin. Du kan utnytte personalet mer effektivt og unngå overtid.

De beste optiske målesystemene for CNC-maskinene dine

Det finnes flere CNC-målealternativer. Valg av riktig system avhenger av hvilken type måling du ønsker å utføre og hvilke maskiner du har til rådighet. Du finner CNC-målesystemer for vertikale, horisontale og portalmaskiner.

Optiske sensorsystemer er svært godt egnet for små og mellomstore maskiner. De er svært nøyaktige og har høy presisjon.

Signaloverføringen ved optiske prober skjer trådløst. Trådløs teknologi brukes på maskiner med automatisk verktøyveksling.

Optiske sensorer har svært høy nøyaktighet og reproduserbarhet. Imidlertid oppfyller ikke alle sensorer de samme standardene. For eksempel kan lengden og materialet på sensorspissen påvirke nøyaktigheten til målesensoren.

Kontroller derfor alltid spesifikasjonene til CNC-målesystemet du vurderer å kjøpe.

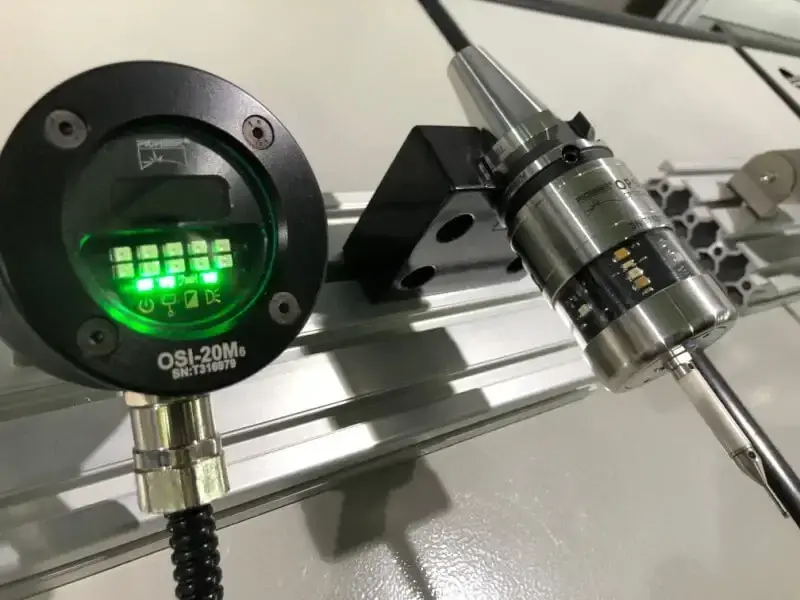

CNC-optisk probesystem OPS-30 fra Pioneer

Pioneer OPS-30 CNC-målesystem bør være førstevalget for små og mellomstore CNC-maskiner. Pioneer har siden 1999 spesialisert seg på CNC-målesystemer for CNC-bearbeidingsmaskiner. Selskapet er ledende innen sitt felt og innovativt på markedet for CNC-sensorsystemer.

OPS-30 berøringsmålesystemet er en kompakt optisk 3D-berøringssensor. Det optiske infrarøde signalet har en overførings- og mottaksrekkevidde på opptil 5 meter. Systemet har en repeterbarhet på 2 mikrometer eller mindre.

Velg

SYIL, offisiell partner av Pioneer

CNC optiske målesystemer gir mange fordeler for produksjonsprosessene dine. Du kan øke kvaliteten og produktiviteten samtidig som du reduserer kostnadene. Pioneer OPS-30 CNC optisk målesystem er et av de ledende optiske målesystemene på markedet i dag.

SYIL er offisiell partner av Pioneer. Du kan legge Pioneer OPS-30 til våre maskiner. Vi hjelper deg gjerne med å optimalisere ytelsen til CNC-maskinene dine.

Se vårt utvalg i vår utvalg nå. Bruk CNC-fresemaskiner og få et pristilbud.
